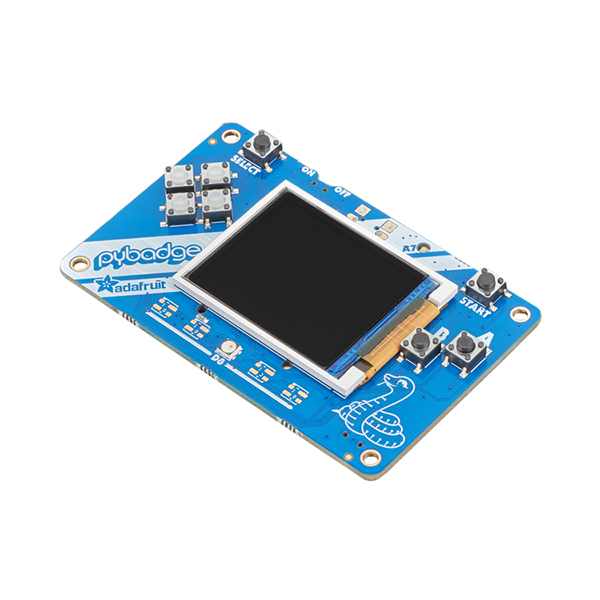

Carte PyBadge LC ADA3939

Présentation et fonctionnalités :

PyBadge est une carte de développement compacte proposant un SAMD51 associé à un afficheur couleur de 1,8".

Ce module vous permet de réaliser vos propres jeux ou projets interactifs avec CircuitPython, MakeCode Arcade ou encore Arduino.

Cette carte intègre également :
- 8 x boutons-poussoirs (4 x de direction, 2 x d'action, 1 x start et 1 x select)
- 1 x LEDs RGB NeoPixels
- 1 x capteur de lumière
- 1 x buzzer

La mémoire Flash QSPI intégrée de 2 Mo permet le stockage d'images, de sons et d'animations interagissant avec vos programmes. Cette mémoire peut être étendue grâce à l'ajout d'une carte micro-SD.

Programmation et communication :

Cette console portable open-source se programme via MakeCode Arcade. Cette programmation en bloc permet la réalisation de petits jeux 2D (comme MakeCode pour micro:bit).

MakeCode Arcade comporte un grand nombre de guides et d'exemples de jeux spécialement conçus pour le PyBadge. Elle peut également être programmé via l'IDE Arduino ou en CircuitPython d'Adafruit.

Connectique :

Un connecteur JST permet le raccordement d'un accu LiPo 3,7 Vcc. Cet accu peut être rechargé via le connecteur micro-USB.

Remarques :

Attention les E/S du SAMD51 sont uniquement compatibles 3,3 Vcc. Appliquer une tension supérieure endommagerait le module.

Adafruit propose un comparatif avec la carte PyGamer, PyBadge classique et LC en fiche technique.

Une version avec plusieurs fonctions et interfaces supplémentaire est disponible, voir ADA4200.

Caractéristiques :

• Alimentation :
  - 5 Vcc via le connecteur micro-USB (non inclus)
  - 3,7 Vcc via un accu LiPo (non inclus, voir PR502535)
• Microcontrôleur : ATSAMD51J19
• Microprocesseur : ARM Cortex M4 à 120 MHz
• Mémoire RAM : 192 KB
• Mémoire Flash : 512 KB
• Mémoire Flash QSPI : 2 MB
• Afficheur :
  - TFT Couleur
  - dimensions : 1,8"
  - résolution : 160 x 128 pixels
  - interface : SPI
  - rétroéclairage variable
• Inverseur marche-arrêt
• Bouton-poussoir reset
• Dimensions : 85,7 x 54,6 x 10 mm
• Poids : 25,7 g

Référence Adafruit : 3939
