Commande de moteur 36v9 756
Pololu
Commande de moteur 36v9 756
Commande de moteur 36v9 756

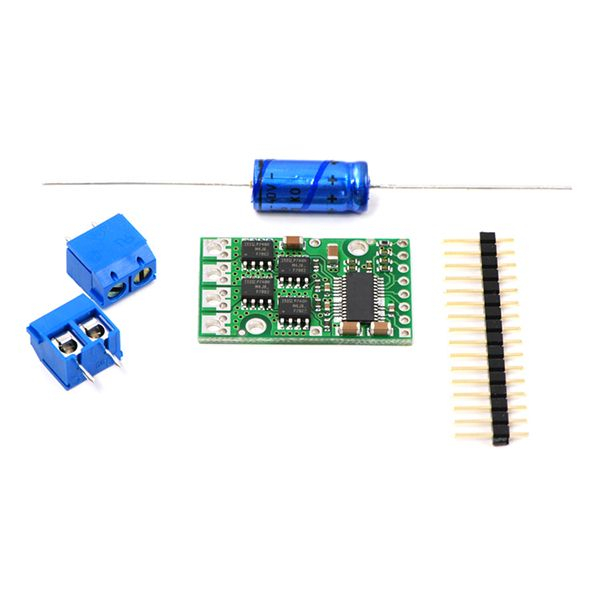

Carte de commande moteur CC 1 x 9 A 36v9 756

Code article : 36507
Pololu

Carte de commande 36v9 de Pololu basée sur un pont en H permettant de piloter un moteur CC dans les deux sens jusqu'à 9 A à partir de sorties digitales d'un microcontrôleur.



Description complète
Ce produit n'est plus disponible

Ce produit a été retiré de notre gamme et n'est plus disponible à la vente. Cette page reste accessible pour la documentation technique et pour vous diriger vers un remplaçant éventuel.

Carte de commande 36v9 de Pololu basée sur un pont en H permettant de piloter un moteur CC dans les deux sens jusqu'à 9 A à partir de sorties digitales d'un microcontrôleur.

L'utilisation de ce module nécessite la soudure d'un condensateur, des connecteurs ou des borniers inclus en fonction de l'utilisation.

Remarques:

  • Attention, cette carte de commande moteur ne comporte aucune protection contre les inversions de polarité, les sur-intensités et la surchauffe.
  • La tension de batterie maximale recommandée est de 36 V. La tension d'une batterie peut être plus élevée que la tension nominale lorsqu'elle est chargée.
  • En fonctionnement normal, cette carte peut provoquer un échauffement important.
  • Les entrées logiques de cette carte sont uniquement compatibles 5 V.

Caractéristiques:

  • Alimentation moteur: 5,5 à 50 Vcc (44 Vcc recommandé)
  • Intensité maxi: 9 A en charge
  • Fréquence PWM maxi: 40 kHz
  • Dimensions: 25 x 20 mm
  • Poids: 3 g

Référence Pololu: 756

- Fiche technique

- Fiche technique DS5672 (transistors du pont en H)
