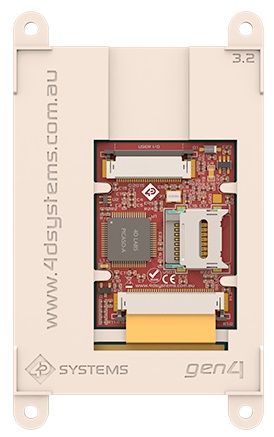

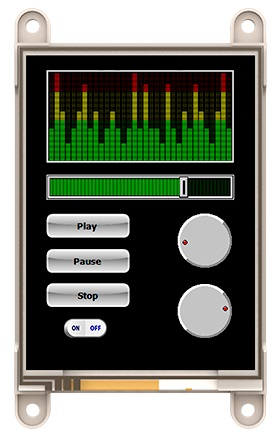

Ecran tactile 3,2'' gen4-uLCD-32PT-AR

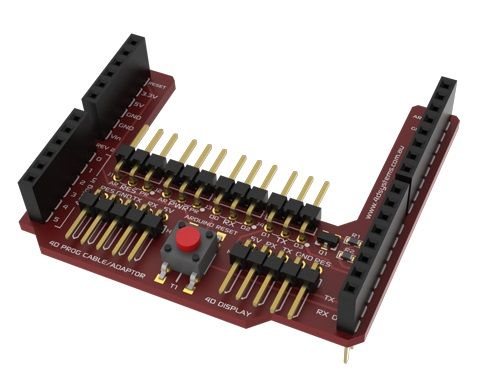

Le pack d'affichage gen4-uLCD-32PT-AR de 4D Systems contient le module tactile gen4-uLCD-32PT ainsi qu'un shield pour ArduinoTM, un câble FFC, un cordon 5 broches et un module d'interface gen4-IB. L'afficheur gen4-uLCD-32PT-AR possède une gamme complète de commandes série prêtes à être utilisées par la carte ArduinoTM, pour dessiner des primitives telles que lignes, rectangles, cercles et texte, afficher des images, jouer du son et enregistrer des données. Le port série UART de l'Arduino et une seule broche numérique sont utilisés. Le module gen4 dispose d'un écran LCD TFT couleur de 3,2" (81 mm) tactile résistif. Il est piloté par le processeur graphique 4D Systems Picaso, qui offre un éventail de fonctionnalités et d'options pour tout concepteur / intégrateur / utilisateur. Le module d'affichage tactile intégré Picaso 3,2" de gen4 fait partie de la dernière génération de modules conçus et fabriqués par 4D Systems. Il dispose d'un stockage de mémoire sur carte microSD (non incluse), d'un GPIO ainsi que des minuteries de résolution de plusieurs millisecondes et de la génération audio. La série gen4 est 100% compatible avec l'IDE Workshop4 et ses 4 environnements de développement différents, offrant à l'utilisateur une multitude d'options pour programmer et contrôler son système. Remarque: la programmation de cet afficheur nécessite un convertisseur USB-série (ex: GT1125) et un jeu de cordons F/F (ex: BBJ22) non inclus. Caractéristiques:  alimentation à prévoir: 4 à 5,5 Vcc processeur Picaso résolution 240 x 320 pixels RVB 65000 couleurs RVB écran TFT 2,8" avec écran tactile résistif intégré à 4 fils 14 Ko de mémoire Flash pour le code et les données de l'application utilisateur 14 Ko de mémoire SRAM pour les variables utilisateur ou 14 Ko de code utilisateur partagé et de variables de programme 2 ports série matériels asynchrones (COM0, COM1), interface TTL, avec 300 à 600K bauds 1 interface I2C (Master) minuteries 8 x 16 bits avec une résolution de 1 milliseconde 13 broches d'E/S à usage général prend en charge le transfert de données parallèle 8 bits rapide via Upper 8 bits connexion FPC 30 broches, pour tous les signaux, l'alimentation, les communications, le GPIO et la programmation connecteur de carte mémoire micro-SD de type loquet intégré pour le stockage multimédia et l'enregistrement de données accès au fichier compatible DOS (format FAT16) ainsi qu'un accès bas niveau à la mémoire de la carte broche audio PWM dédiée pilotée par des fichiers WAV depuis une carte micro-SD, et pour la génération de son, pour un amplificateur externe fonctions graphiques 4DGL et librairies affichez des images en couleur, des animations, des icônes et des clips vidéo prend en charge toutes les polices Windows disponibles 4 pattes de fixation avec trous de 3,2 mm pour le montage mécanique à l'aide de vis M3 dimensions du module: 95,7 x 57,1 x 7,5 mm Référence 4D Systems: gen4-uLCD-32PT-AR
