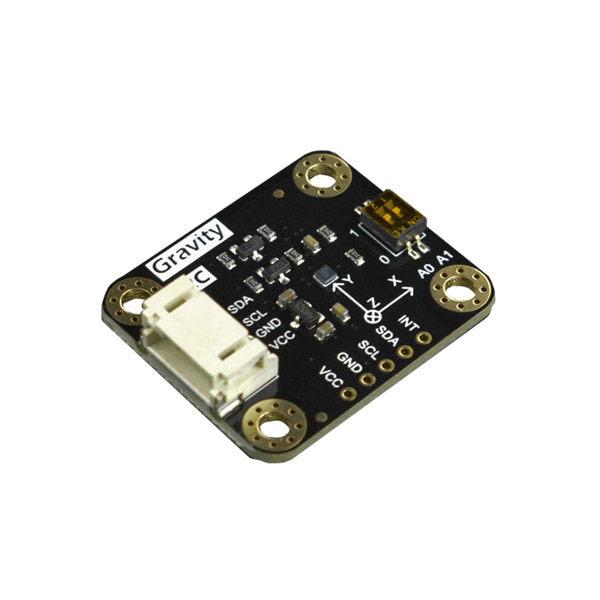

Magnétomètre 3 axes BMM150 SEN0529

Présentation et fonctionnalités :

Module magnétomètre 3 axes Gravity de DFRobot basé sur un BMM150 de haute précision à très faible consommation.

Programmation et communication :

Un guide d'utilisation avec librairies et exemples de programmes pour l'IDE Arduino est disponible, voir fiche technique.

Ce module communique avec un microcontrôleur compatible Arduino ou avec une carte Raspberry Pi via le bus I2C.

Connectique :

Ce module se raccorde sur une interface I2C d'un microcontrôleur compatible Arduino ou directement sur les shields d'expansion E/S via le cordon inclus.

Il peut également être utilisé sans l'interface Gravity via un connecteur 4 contacts à souder.

Application :

Drone, boussole, navigation, réalité augmentée, etc.

Contenu :

- 1 x magnétomètre 3 axes BMM150 Gravity SEN0529
- 1 x cordon I2C Gravity
- 1 x connecteur 5 contacts mâles à souder

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Consommation : 1,7 mA à 10 Hz
• Interface : I2C
• Adresse I2C : 0x10 à 0x13 (réglable via dipswitches)
• Plage de mesure :
  - axes x et y : ±1 300 μT
  - axe z : ±2 500 μT
• Résolution : 0,3 µT
• Durée de démarrage : 3 ms
• Température de service : -40 à 85 °C
• Dimensions : 32 x 27 x 7,2 mm

Référence DFRobot : SEN0529
