Module 4 relais M121
M5stack
Module 4 relais M121
Contenu

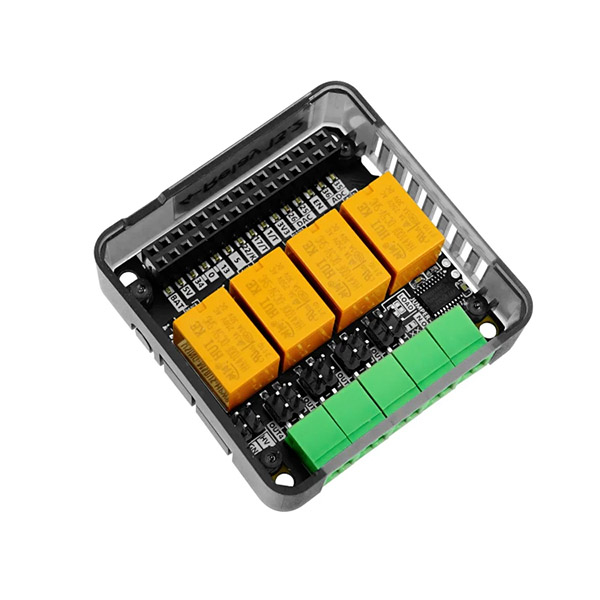

Module 4 relais 24 Vcc/1 A M121

pour Core et Core2
Code article : 37874
M5stack

Module à 4 relais permettant de faire commuter de petites charges depuis une carte Core ou Core 2.

Description complète
Ce produit n'est plus disponible

Ce produit a été retiré de notre gamme et n'est plus disponible à la vente. Cette page reste accessible pour la documentation technique et pour vous diriger vers un remplaçant éventuel.

Présentation et fonctionnalités :

Module à 4 relais prévu pour commuter de petites charges depuis une carte Core ou Core 2.

Les relais supportent deux modes de fonctionnement :
- mode passif : la sortie NO est libre de potentiel et commute avec la borne COM.
- mode actif : l'alimentation du module est appliquée sur les sorties NO en cas de commutation du relais.
Ces modes sont sélectionnables indépendamment pour chaque relais via des cavaliers.

Programmation et communication :

La carte Core ou Core 2 combinée à ce module se programme avec l'IDE Arduino. Une librairie et un exemple de code sont disponibles en fiche technique.

Connectique :

Ce module s'enfiche dans le port GPIO du module Core et communique en I2C.

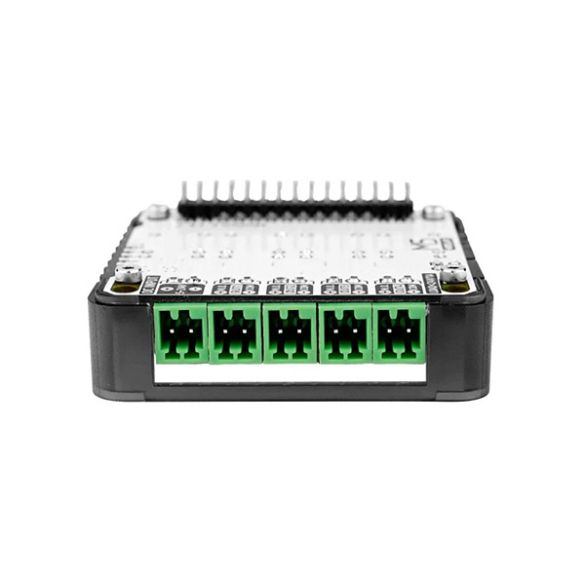

Les E/S des relais et l'alimentation du module sont accessibles sur des borniers à vis amovibles.

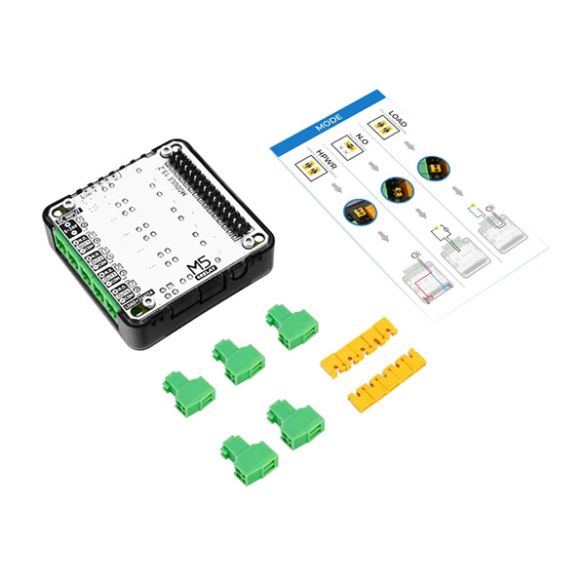

Contenu :

- 1 x module 4 relais M5 Stack.
- 5 x borniers amovibles.

Remarque :

Les sorties relais donnent uniquement accès à des sorties normalement ouvertes.



Caractéristiques :

  • Alimentation : 5 à 24 Vcc via le bornier prévu
  • Interface : I2C
  • Adresse I2C : 0x26
  • Relais : 1T 24 Vcc/1 A
  • Dimensions : 54 x 54 x 13,2 mm
  • Poids : 37 g

Référence M5 Stack : M121
