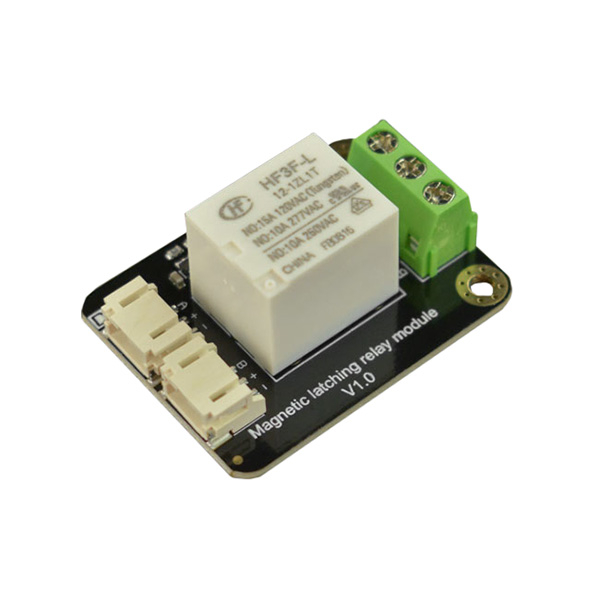

Module relais à verrouillage Gravity DFR0996
Produit retiré de notre gamme
Cette page reste accessible pour accéder aux informations techniques
Description
Présentation et fonctionnalités :
Module Gravity permettant de commuter un relais à verrouillage 10 A/30 V via 2 sorties digitales d'une carte compatible Arduino, ESP32, Raspberry Pi, etc.
Les relais à verrouillage à double bobine gardent la position du contact même lorsque l'alimentation est coupée.
Programmation et communication :
DFRobot met à disposition une fiche technique avec câblage et exemples de programmes Arduino.
Connectique :
Ce module se raccorde sur 2 sorties digitales d'un shield ou HAT compatible Gravity via les 2 cordons 3 conducteurs inclus.
Exemple d'application :
Commande d'éclairage, compteur électriques intelligents, commutateurs intelligents, etc.
Contenu :
- 1 x module relais à verrouillage Gravity
- 2 x cordons Gravity 3 cts
Caractéristiques :
- Alimentation : 3,3 ou 5 Vcc
- Consommation :
- statique : 0,8 mA maxi
- en commutation : 137 mA maxi - Interface : 2 broches digitales
- Largeur d'impulsion mini : 2 ms
- Pouvoir de coupure : 10 A/30 Vac ou Vcc maxi
- Température de service : -40 à 85 °C
- Humidité de service : 5 à 85 %RH
- Dimensions : 42 x 32 mm
Référence DFRobot : DFR0996
