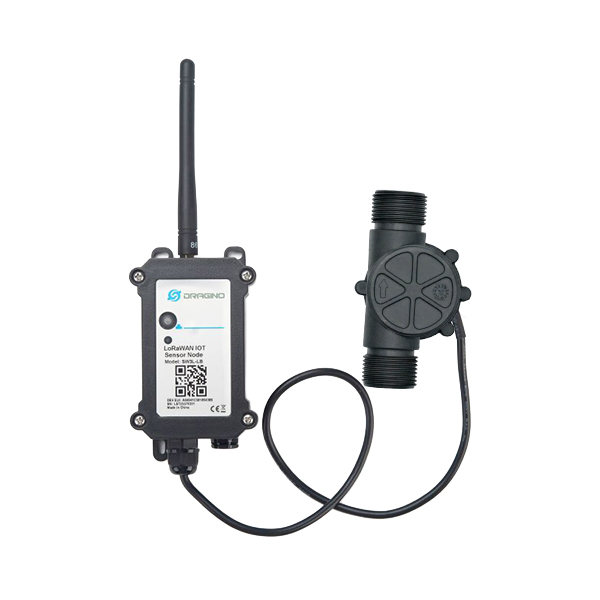

Capteur de débit extérieur LoRaWAN SW3L-LB-010

Le Dragino SW3L-LB est un  capteur de débit LoRaWAN . Il détecte le débit d'eau et le transmet à un serveur IoT via le réseau LoRaWAN. Il permet de  surveiller la consommation d'eau des bâtiments.

Le SW3L-LB transmet le débit d'eau toutes les 20 minutes. Il peut également  détecter l'état du débit  et  envoyer une alarme afin d'éviter le gaspillage d'eau.

Conçu pour une utilisation intérieure et extérieure, le SW3L-LB est doté d'un boîtier étanche et d'une batterie de qualité industrielle lui permettant de fonctionner à des températures basses ou élevées.

La technologie LoRa permet à l'appareil d'envoyer des données et d'atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Le SW3L-LB peut également agir comme un datalogger en enregistrant les données mesurées lorsque la connexion n'est pas disponible. Ces valeurs sont ensuite transmises lors du retour de la connexion sur le serveur LoRaWAN dédié.

Son boîtier est alimenté par une batterie de 8 500 mAh, offrant plusieurs années d'autonomie selon la fréquence des transmissions.

- 1 x module LoRaWAN SW3L-LB
- 1 x capteur de débit  DW-010
- 1 x antenne LoRa RP SMA mâle

L'utilisation de ce capteur nécessite une passerelle LoRaWAN (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Référence Dragino : SW3L-LB-010

Dragino propose un guide d'utilisation facilitant la configuration de ce capteur avec la plateforme TheThingsNetwork dédiée aux objets connectés.

Ce module peut être configuré :
- En Bluetooth (BLE) via des commandes AT
- Avec une liaison UART via les commandes AT (nécessite un adaptateur USB série, voir GT1125)
- Via serveur LoRaWAN grâce aux commandes Downlink

• Tension d'alimentation : 2,5 à 3,6 V
• Capacité batterie : 8500 mAh
• Protocole : LoRaWAN 1.0.3, Classe A
• Bandes de fréquence : CN470, EU433, KR920, US915, EU868, AS923, AU915, IN865, RU864
• Puissance en veille : 5 µA à 3,3 V
• Puissance d’émission LoRa : 125 mA à 20 dBm / 82 mA à 14 dBm
• Puissance RF maximale : +22 dBm
• Sensibilité du récepteur : jusqu’à −139 dBm
• Communication Bluetooth : Bluetooth 5.1
• Configuration : Bluetooth, commandes AT ou downlink LoRaWAN
• Mise à jour : firmware OTA sans fil
• Intervalle d’envoi par défaut : 20 minutes
• Capteurs de débit : DN25 64 impulsions = 1 L
• Diamètre : G1
• Précision du débit : ±5 %
• Pression maximale : jusqu’à 1,75 MPa
• Température du fluide : <80 °C
• Humidité : 35 à 90 % RH, sans condensation
• Autonomie : jusqu’à 5 ans selon l’utilisation
• Température de fonctionnement : −40 à +85 °C
