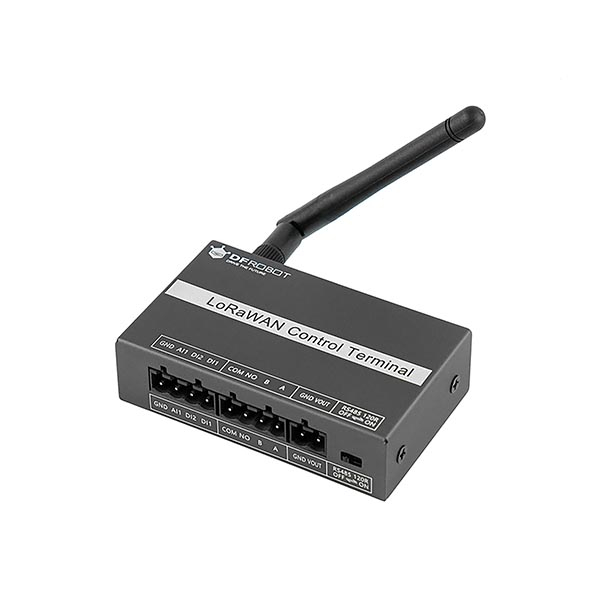

Terminal de contrôle LoRaWAN DFR1120-868

Le terminal de contrôle LoRaWAN 868 MHz est conçu pour les applications IoT industrielles et agricoles, et optimisé pour les régions utilisant la bande EU868. Il intègre la collecte de données, le traitement logique et le contrôle des appareils dans une seule unité.

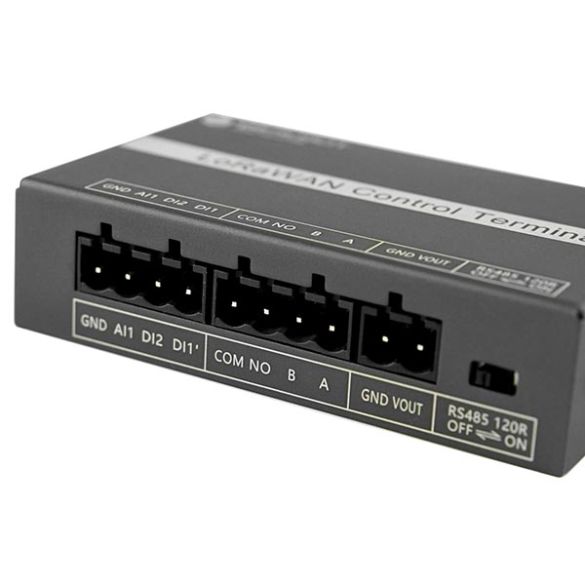

• Ce module est doté d’une interface RS485 pour capteurs Modbus RTU, d’une entrée analogique 0-10 V et de deux entrées numériques isolées par optocoupleur . Il permet ainsi une intégration aisée de divers périphériques, tels que des transmetteurs de température, des débitmètres et des capteurs de pression, sans nécessiter d’adaptateurs supplémentaires.
• Une sortie relais intégrée (24 V CC/220 V CA, 3 A) permet de piloter directement des actionneurs. Cette fonctionnalité permet au système d’activer ou de désactiver des pompes, des vannes, des alarmes ou des systèmes d’éclairage en fonction des commandes reçues.
• L'une des caractéristiques essentielles de ce terminal intelligent est sa capacité à exécuter des règles de contrôle localement. Grâce à une interface de configuration visuelle, il est possible de prédéfinir des conditions logiques . Cette fonctionnalité permet la liaison d'appareils et le déclenchement automatique d'alarmes sans interaction constante avec le cloud. Point crucial, l'unité prend en charge le fonctionnement hors ligne : en cas de perte de connexion au réseau LoRaWAN, le contrôleur continue d'exécuter ses commandes logiques prédéfinies.

Un guide d’utilisation dédié à ce terminal est fourni par DFRobot.

• Agriculture intelligente : systèmes d’irrigation automatisés déclenchés par les données d’humidité du sol ; contrôle de la ventilation des serres.
• Automatisation industrielle : surveillance à distance de l’état des machines d’usine ; lecture des données Modbus provenant des compteurs d’énergie.
• Gestion du bâtiment : surveillance du système CVC ; contrôle automatisé de l’éclairage basé sur des capteurs ambiants.
• Surveillance environnementale : stations météorologiques à distance ; surveillance de la qualité de l'eau en aquaculture.

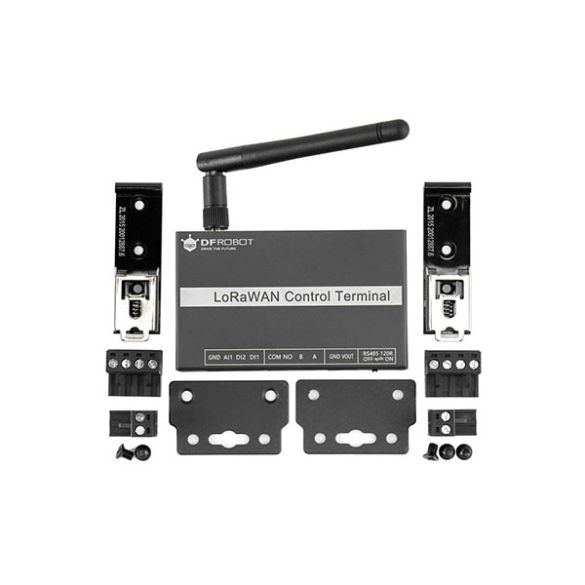

• 1 x Terminal de contrôle LoRaWAN (868 MHz)
• 1 x Antenne en caoutchouc
• 2 x pattes de fixation
• 2 x Clips pour rail DIN
• 4 x vis de fixation M4*6
• 2 x Bornier 2 voies
• 2 x Bornier 4 voies

Référence DFRobot : DFR1120-868

L'utilisation de ce capteur nécessite une passerelle LoRa (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

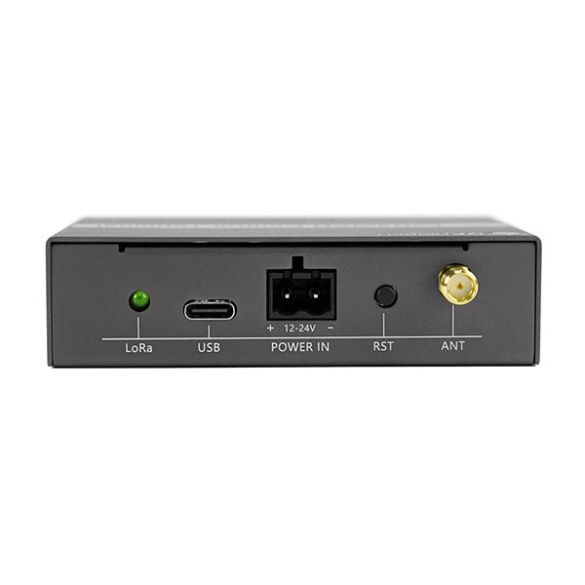

• Tension d'entrée : 12-24 V CC
• Température de fonctionnement : -10 à 60 °C
• Dimensions du produit : 89 x 53 x 24 mm
• 1 x Entrée analogique 0-10 V
• 2 x Entrée isolée par optocoupleur, 5-24 V
• 1 x Sortie relais  : 24 V CC 3 A / 220 V CA 3 A
• Bande de fréquence de fonctionnement : 863~870 MHz
• Puissance d'émission : 16 dBm
• Sensibilité de réception : -137 dBm/125 kHz SF=12
• Mode de fonctionnement : OTAA/ABP Classe A/C
• 1 × RS485 (protocole Modbus RTU)
• 1 x USB-C pour la configuration
