Description

Présentation et fonctionnalités :

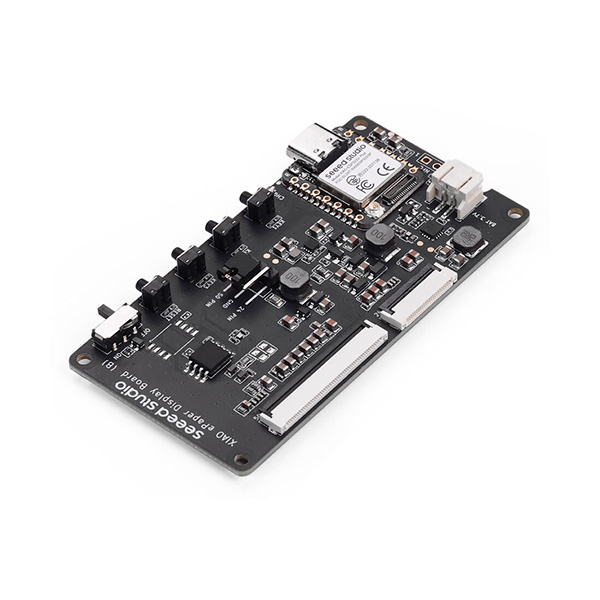

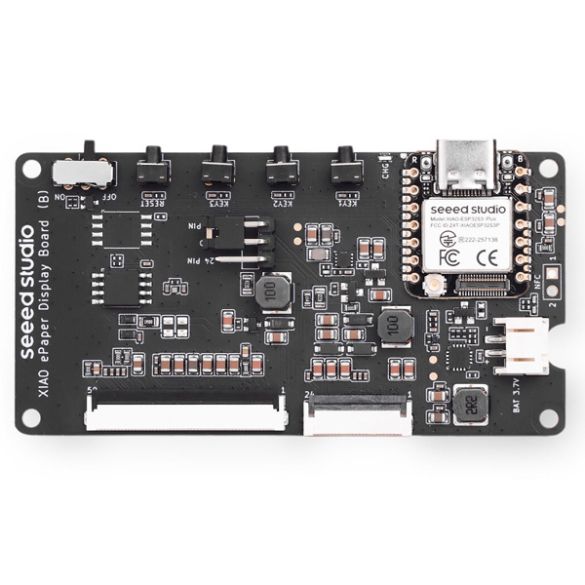

La XIAO ePaper Display Board EE04 est une carte d’interface, basée sur un microcontroleur XIAO ESP32-S3 Plus, conçue pour piloter facilement des écrans ePaper via des connecteurs 24 broches ou 50 broches.

Grâce à son connecteur pour accu LiPo, son commutateur, ses 3 boutons utilisateurs, elle est idéale pour des projets portables autonomes et connectés.

Compatible avec les écrans ePaper :
- écran monochrome 1,54" 104990843
- écran 4 couleurs 2,9" 104990855
- écran monochrome 2,9" 104990853
- écran monochrome 4,2" 104990857

Programmation et communication :

Cette carte est compatible avec SenseCraft HMI, prévu pour personnaliser l'afficheur sans programmation.

Seeed Studio propose également un guide d'utilisation avec exemples de codes pour l'IDE Arduino, voir fiche technique.

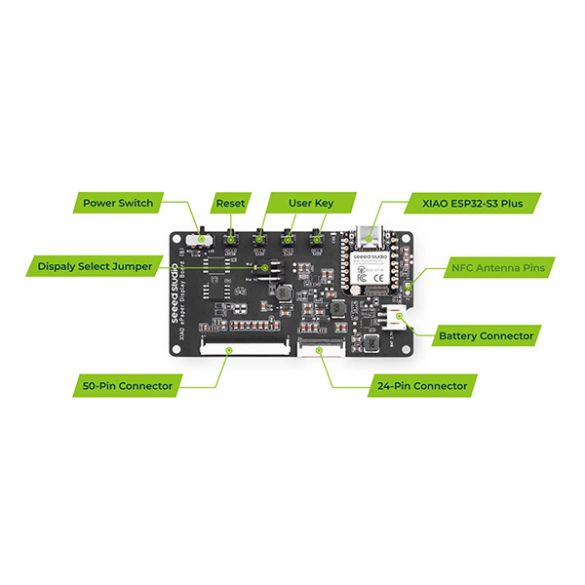

Connectique :

Les écrans ePaper se raccordent sur 2 connecteurs prévus :
- 1 x connecteur FPC 24 broches 0,5 mm
- 1 x connecteur FPC 50 broches 0,5 mm

Ce module se programme et s'alimente grâce au port USB Type-C de la carte XIAO (cordon non inclus).

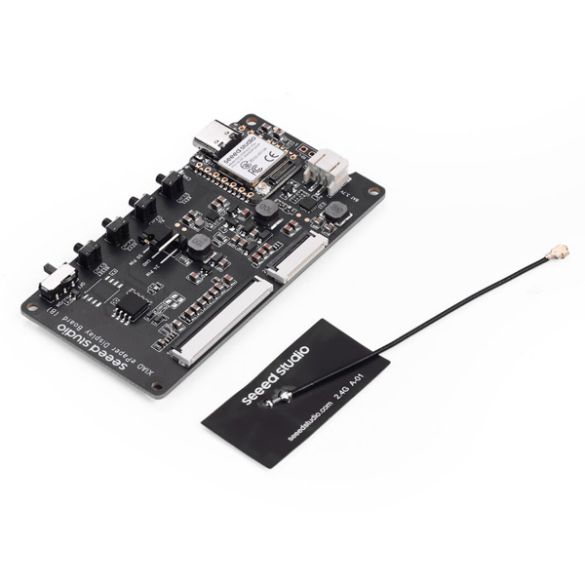

Un connecteur uFL de la XIAO permet la connexion d'une antenne externe incluse.

Référence Seeed Studio : XIAO ePaper Display Board (ESP32-S3) - EE04 100075670

Applications et exemples :

- Signalétique digitale basse consommation
- Étiquettes électroniques intelligentes
- Tableau d’informations portable
- Affichage météo et calendrier connecté
- Suivi de consommation énergétique
- Système d’alertes et notifications visuelles
- Cadre photo numérique ePaper
- Liste de tâches numérique
- Affichage d’état pour objets connectés (IoT)

Remarques :

Une seule sortie (FPC 24 ou 50) ePaper utilisable à la fois (sélection via cavalier).

Caractéristiques :
  • Alimentation :
    - 5 Vcc via USB Type-C (cordon non inclus)
    - 3,7 Vcc via accu LiPo sur JST-PH 2.0 (non inclus)
  • Circuit de charge intégré
  • Microcontroleur : XIAO ESP32-S3 Plus
  • Interfaces pour écran ePaper :
    - FPC 24 broches 0,5 mm
    - FPC 50 broches 0,5 mm
    - sélection de l'interface par cavalier
  • 3 boutons-poussoirs configurables
  • Bouton-poussoir reset
  • Inverseur ON-OFF
  • Dimensions : 80 x 42 x 7,5 mm
