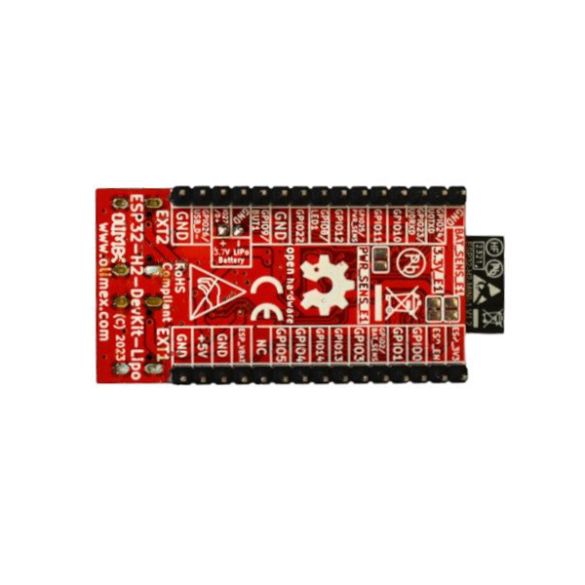

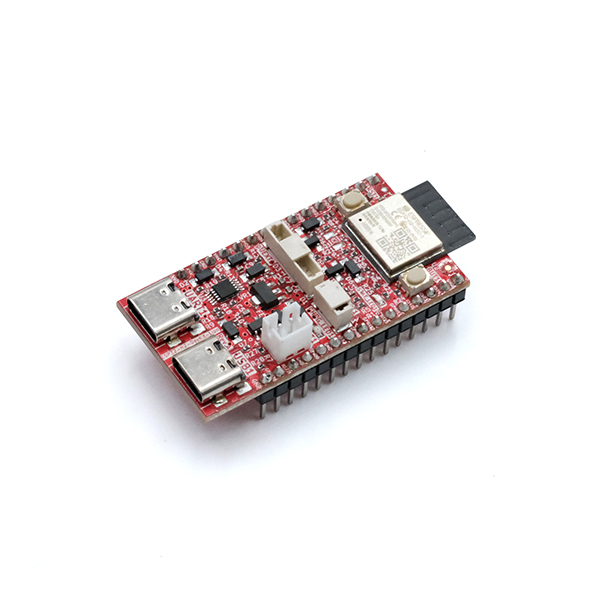

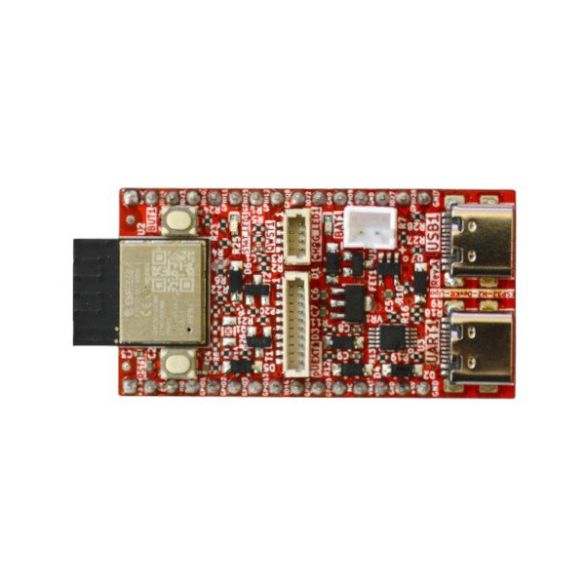

Carte ESP32-H2 DevKit

Carte de développement basée sur un microcontrôleur ESP32-H2-MINI-1 dotée d'interfaces sans fil Bluetooth 5 (Low Energy), ZigBee, Matter et Thread.

Équipé d'un microcontrôleur RISC-V 32 bits monocœur pouvant atteindre une fréquence d'horloge de 96 MHz, de 320 Ko de SRAM avec 16 Ko de cache, 128 Ko de ROM, 4 Ko de mémoire LP et d'une mémoire flash SiP intégrée de 2 Mo ou 4 Mo.

Il dispose de 19 broches GPIO programmables prenant en charge les interfaces ADC, SPI, UART, I²C, I²S, RMT, GDMA et PWM pour LED.

L'Carte ESP32-POE peut seprogrammer avec tout logiciel prenant en charge la puce ESP32 :
- avec l'IDE Arduino
- avec PlatfomIO
- avec ESP-IDF

Olimex met à disposition des exemples de code pour les différent IDE : voir Github.

Les E/S sont disponibles sur les 2 rangées de 15 broches GPIO mâle au pas de 2,54 mm.

• 1 × USB-C avec convertisseur USB-série pour programmation/debug
• 1 × USB-C directement connecté à l’ESP32-H2 (alimentation, programmation, OTG/JTAG)
• 1 x Connecteur batterie LiPo
• 1 x Connecteur pUEXT
• 1 x Connecteur Qwiic/Stemma

Référence Olimex : ESP32-H2-DevKit-Lipo

• Microcontrôleur : ESP32-H2-MINI-1
• Architecture : RISC-V monocœur 32 bits
• Fréquence maximale : 96 MHz
• Mémoire :
  - 320 Ko SRAM
  - 128 Ko ROM
  - 4 Ko mémoire basse consommation
  - 4 Mo Flash intégrée
• Connectivité :
  - Bluetooth 5 Low Energy
  - IEEE 802.15.4 (Thread, Zigbee, Matter)
• GPIO : 19 entrées/sorties programmables
• Interfaces :
  - UART
  - SPI
  - I2C
  - I2S
  - RMT
  - GDM
• Consommation en veille profonde : environ 10 µA
• Chargeur de batterie LiPo intégré
• Température de fonctionnement : -40 à +85 °C
• Dimensions : 48 × 25 mm
