Carte Raspberry Pi Pico 2WH SC1634

La Raspberry Pi Pico 2 est une carte programmable miniature avec interfaces WiFi et Bluetooth 5.2, basée sur un microcontrôleur RP2350, conçu par Raspberry Pi au Royaume-Uni. Elle est simple d'accès et offre d'excellentes performances à très faible coût. Elle est livrée avec les connecteurs latéraux soudés.

Avec une fréquence plus élevée, deux fois plus de mémoire, un circuit de sécurité, un mode faible consommation et de nouvelles interfaces, la Pico 2 offre de nouvelles fonctionnalités et améliore significativement les performances par rapport à la Pico originale.

Le RP2350 est doté de 2 cœurs ARM et de 2 cœurs Hazard3 compatibles avec l'architecture RISC-V (ARM et RISC-V non utilisables en simultané, sélection au boot).

Une documentation détaillée permet aux débutants et amateurs de se familiariser avec la programmation en MicroPython, Python ou C ou C++ de façon simple et ludique.

La Raspberry Pi Pico 2 se programme en MicroPython via son port micro-USB avec l'IDE Thonny, disponible gratuitement pour Windows, macOS et Linux (cordon USB non inclus).

Le microcontrôleur RP2350 peut également exécuter des instructions via des lignes de commandes (REPL).

Pour les utilisateurs plus avancés, des kits de développement (SDK) permettent la réalisation d'applications en C/C++ et Python.

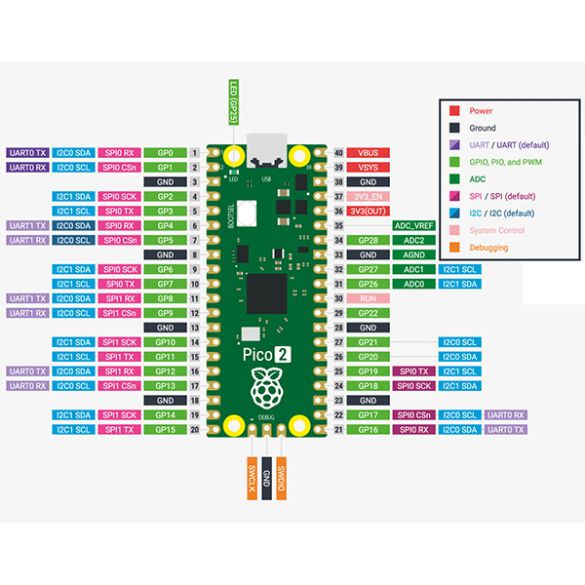

Le brochage de cette version 2 est identique à celui de la première version. Les entrées et sorties supportent un niveau logique jusqu'à 3,3 V.

Les E/S sont disponibles sur deux rangées de connecteurs mâles au pas de 2,54 mm, permettant la connexion de capteurs, modules ou HAT compatibles.

Le port USB permet également d'émuler un périphérique HID (Human Interface Device) comme un clavier, un souris ou tout type de périphériques USB (nécessite d'alimenter la Pico en 5 Vcc via sa broche VBUS).

Version avec connecteurs latéraux soudés.
Référence : Raspberry Pi Pico 2W

Cette carte n'exécute pas d'OS Linux, ne dispose pas de connecteur HDMI, CSI, DSI, etc. Le fonctionnement de cette Pico 2 se rapproche d'une carte Arduino ou micro:bit.

Une version sans connecteurs latéraux est également disponible, voir 39086.

Cette version 2 conserve un facteur de forme, un brochage ainsi qu'une partie logicielle identique à la Pico originale.

Un erratum (E9) a été publié par Raspberry Pi concernant le blocage des broches GPIO à 2,15 V (voir fiche technique RP2350, section GPIO page 1341).

• Alimentation :
  - 5 Vcc via micro USB (cordon non inclus)
  - 5 Vcc via la broche VBUS
• Microcontrôleur : RP2350A
• Microprocesseurs :
  - ARM Cortex-M33 Dual Core à 150 MHz
  - Hazard3 Dual core à 150 MHz compatible RISC-V
• Mémoire SRAM : 520 KB
• Mémoire Flash : 4 MB (QSPI)
• Interface WiFi : 2.4 GHz 802.11n
• Interface Bluetooth 5.2
• Circuit de sécurité : ARM TrustZone pour Cortex-M33
• Accélération matérielle SH-256
• 26 broches GPIO comprenant :
  - 24 x PWM
  - 4 x entrées analogiques (via ADC 12 bit)
  - 2 x interfaces UART
  - 2 x bus I2C
  - 2 x liaison SPI
  - 12 x broches PIO (programmable I/O)
  - 16 x DMA (Direct Memory Access)
• Niveau logique GPIO : 3,3 V maxi
• Interface hôte et périphérique de stockage USB 1.1 via le port micro-USB
• LED programmable sur GP25
• Température de service : -20 à 85 °C
• Dimensions : 51 x 21 x 3,9 mm
• Poids : 3 g
