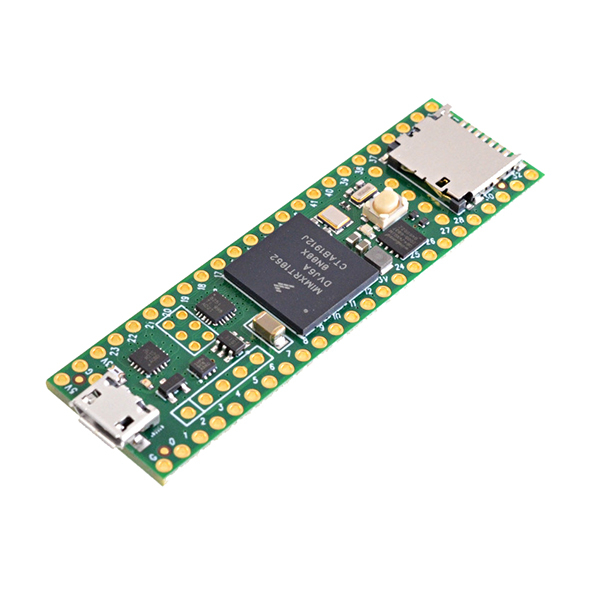

Carte Teensy 4.1 Verrouillable

La Teensy 4.1 est basée sur un puissant microprocesseur ARM Cortex M7 cadencé à 600 MHz ajustable dynamiquement en fonction des besoins.

Le processeur ARM est directement connecté au port micro-USB, la carte peut être programmée pour fonctionner comme un périphérique USB (USB HID: souris, clavier, manette, périphérique MIDI, Flight Sim, etc.).

Le processeur Cortex-M7 comprend une unité à virgule flottante (FPU) prenant en charge les 64 bits «double» et 32 ​​bits «float».

La carte intégre Ethernet 10/100 Mbit/s, un lecteur de carte microSD et un port USB hôte, ce qui en fait un véritable hub pour les périphériques connectés complexes.

Cette version verrouillable de la Teensy 4.1 est conçue pour la production sécurisée. Elle permet d’activer les eFuses du microcontrôleur afin de verrouiller définitivement l’appareil.

Une fois configuré, le firmware est chiffré et protégé contre la lecture, la copie ou la modification, et le débogage JTAG est désactivé de manière permanente.

Ce module se programme via son port micro-USB avec le logiciel Arduino. L'utilisation de l'IDE Arduino nécessite l'installation de l'extension Teensyduino.

Des pastilles latérales à souder donnent accès aux entrées/sorties de la carte. Ces pastilles au pas de 2,54 mm peuvent accueillir le kit de connecteurs pour Teensy 3.5 - 3.6 - 4.1 (non inclus et à souder).

Cette version comporte un port Ethernet sur pastilles à souder et un lecteur de carte micro-SD (carte non incluse). Elle gère les démarrages et les arrêts via une broche On-Off.

Deux emplacements QSPI permettent la soudure de deux mémoires CMS supplémentaires (mémoires non incluses).

Référence PJRC : TEENSY41_LOCK

L’activation du mode sécurisé programme les eFuses de manière irréversible. Le firmware est alors chiffré avec une clé unique, et le débogage ainsi que l’accès au code sont définitivement désactivés. Cette opération est permanente et ne peut pas être annulée.

• Alimentation : via micro-USB
• Consommation : environ 100 mA
• ​Microprocesseur : ARM Cortex M7 à 600 MHz (fréquence ajustable)
• Mémoire flash : 1 MB
• Mémoire SRAM : 1024 kB (512 kB en accès direct via le bus 64 bit)
• Mémoire EEPROM : 4 kB
• Mémoire Flash : 8 MB
• Extension QSPI : pour 2 mémoires PSRAM supplémentaires
• Mémoires cache : 2 x 32 kB

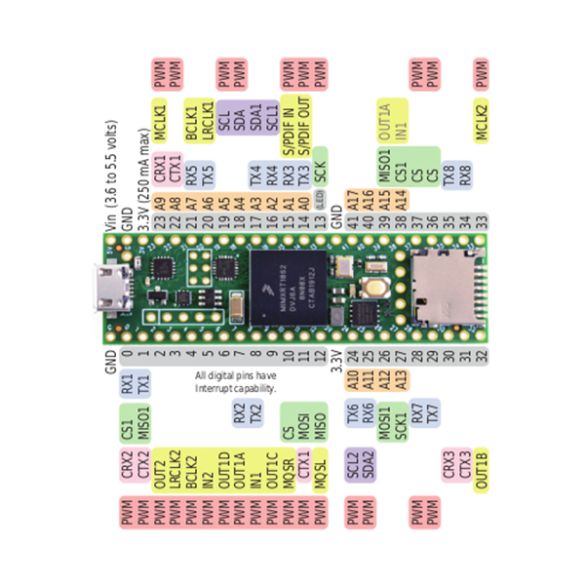

• 55 broches d'E/S comprenant :
  - 35 x sorties digitales compatibles PWM
  - 18 x entrées analogiques 10 bits
  - 2 x I2S/TDM
  - 1 x sortie audio S/PDIF (sans connecteur)
  - 8 x séries, 3 x SPI et 3 x I2C
  - 1 x bus Ethernet 10/100 Mbps (sans connecteur)
  - 1 x port USB hôte 1,5 Mbit/s maxi (sans connecteur)
  - 1 x support pour carte micro-SD en SPI (micro-SD non incluse)
• Gestion des interruptions
• Module RTC (nécessite l'ajout d'une pile sur VBAT)
• Régulateur 3,3 Vcc/100 mA

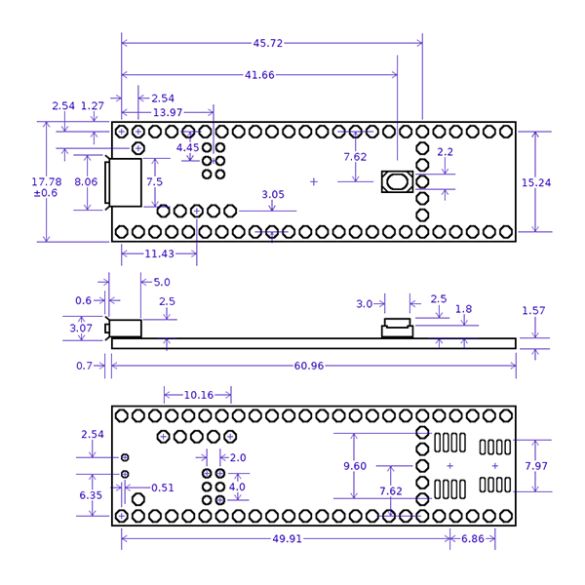

• Dimensions : 63 x 18 x 5 mm
