Description

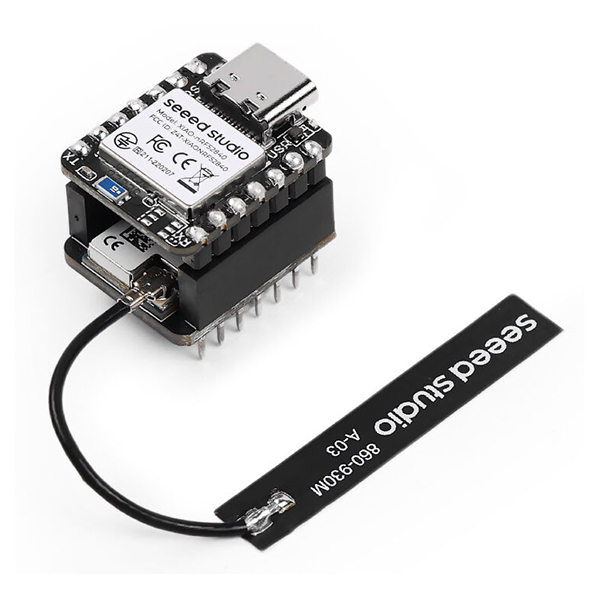

Kit combinant une carte XIAO nRF52840 (Bluetooth 5.0 et NFC) et un module d'extension Wio-SX1262 avec interfaces sans fil Meshtastic et LoRa (compatible LoRaWAN).
Meshtastic est un réseau maillé open source basé sur la technologie LoRa, hors réseau mobile, décentralisé et conçu pour fonctionner sur des appareils économiques et à faible consommation d'énergie.
LoRa est une technologie radio sans fil bas débit de longue portée dédiée aux objets connectés. Cette technologie permet d'établir une liaison point à point (P2P) entre des appareils, sur une distance jusqu'à 5 km (théorique).
Le nRF52840 prend en charge des interfaces sans fil Bluetooth 5.0 (BLE), NFC et comporte de nombreuses interfaces GPIO.
Le kit XIAO nRF52840 & Wio-SX1262 est pré-flashé avec le firmware Meshtastic permettant une utilisation immédiate.
Cette carte nRF52840 se programme avec :
- l'IDE Arduino,
- en CircuitPython
- ou en MicroPython
Un guide d'utilisation est disponible en ligne sur le site de Seeed Studio.
Le module Wio-SX1262 communique via une liaison SPI avec la carte XIAO.

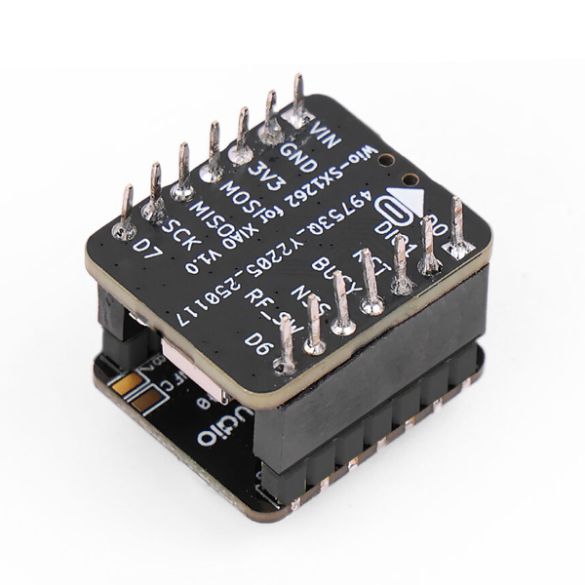

Le module Wio-SX1262 s'enfiche sur les connecteurs latéraux de la carte XIAO. Les E/S de la XIAO restent accessibles sous le module Wio.
L'antenne LoRa se connecte sur des embases uFL.
La carte XIAO se programme et s'alimente via un port USB Type-C (cordon à prévoir).
Un shield proposé séparément permet la connexion de modules, capteurs et actionneurs du système Grove, voir carte d'expansion XIAO.
Réseaux de capteurs distants : installer plusieurs modules dans une zone étendue pour transmettre les données via LoRa vers une passerelle.
Communication hors réseau : avec Meshtastic, créer un réseau maillé sans infrastructure (idéal en zones isolées).
Projets éducatifs et prototypes : pour les étudiants voulant expérimenter la combinaison BLE + LoRa.
Référence Seeed Studio : 102010710

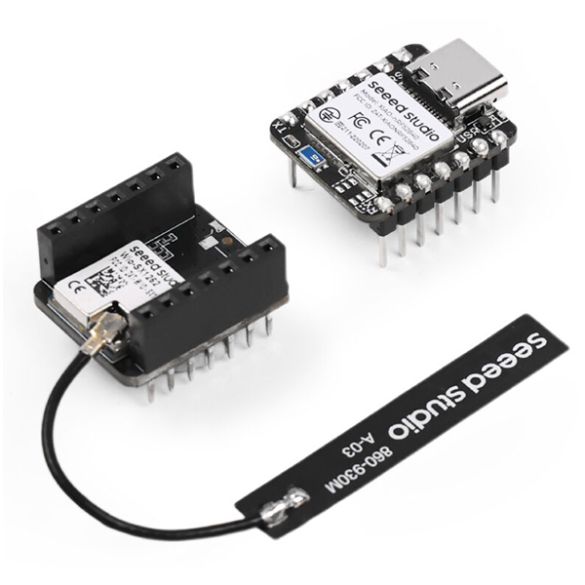

- 1 x carte XIAO nRF52840
- 1 x module Wio-SX1262
- 1 x antenne LoRa (connecteur uFL)
Les E/S sont uniquement compatibles 3,3 V. Une tension supérieure endommagerait la carte.
Module Wio-SX1262 :
- Alimentation : via la carte XIAO
- Interface uFL : pour antenne LoRa incluse
- Interface : SPI
- Bouton utilisateur programmable
- Dimensions :
- module : 21 x 17,5 mm
- antenne : 7 x 20 mm
Carte XIAO BLE nRF52840 :
- Alimentation :
- 5 Vcc via port USB-Type C (cordon non inclus)
- 5 Vcc via broche Vin
- via un accu LiPo 3,7 Vcc sur les broches Vbat (circuit de charge via USB) - Consommation en veille : < 5 µA
- Microcontrôleur : Nordic nRF52840
- Microprocesseur : Cortex M4 32 bits à 64 MHz
- Mémoire Flash : 1 MB
- Mémoire Flash SPI : 2 MB
- Mémoire SRAM: 256 kB
- Interface Bluetooth 5.0 (compatible BLE)
- 11 broches d'E/S comprenant :
- 6 x entrées analogiques
- 11 x E/S digitales compatibles PWM
- 1 x bus I2C
- 1 x interface SPI
- 1 x interface UART
- 1 x interface SWD - Chargeur LiPo: 50 ou 100 mA
- Bouton reset
- Antenne intégrée
- Led utilisateur 3 couleurs
- Dimensions : 21 x 18 mm
- Poids : 32 g
