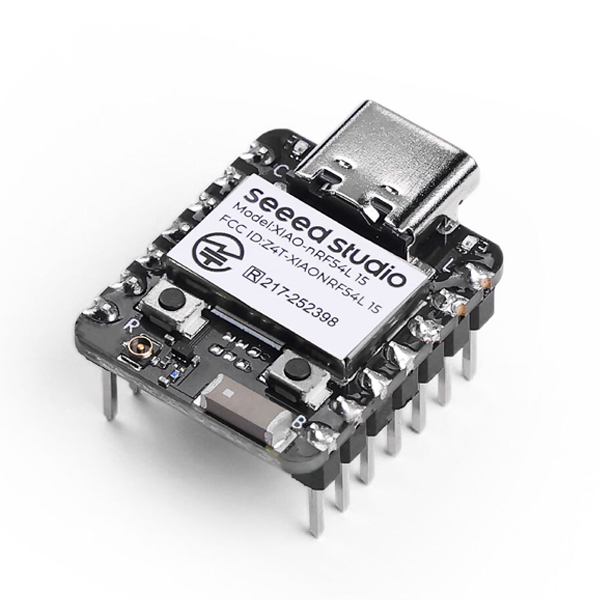

Carte XIAO nRF54L15 114993696

La XIAO nRF54L15 est une carte de développement ultra-compacte basée sur le microcontrôleur Nordic nRF54L15. Elle est conçue pour les applications IoT modernes grâce à ses interfaces sans fil BLE 6.0, Matter, Thread et Zigbee.

Matter : protocole open source conçu pour améliorer l'interopérabilité entre les appareils IoT. Il permet à des objets connectés (ampoules, capteurs, etc) de fonctionner ensemble.

Thread : protocole réseau maillé basse consommation, basé sur IP, qui sert de fondation à Matter pour connecter les appareils domestiques.

Zigbee : protocole radio plus ancien, aussi en maillage, largement utilisé en domotique mais nécessitant souvent un hub pour y accéder depuis Internet.

Le Bluetooth Channel Sensing supporté par le BLE 6.0 permet de mesurer la distance entre 2 appareils Bluetooth avec une très bonne précision.

Cette carte peut être programmée depuis diffénretes plateformes :
- nRF Connect SDK (Zephyr) : support officiel du fabricant Nordic : BLE 6.0, Thread, Matter, Zigbee, cryptographie, gestion de l'alimentation, etc.
- PlatformIO : environnement de développement (IDE/extension VS Code) puissant et adapté aux projets IoT.
- Arduino IDE : non supporté à ce jour

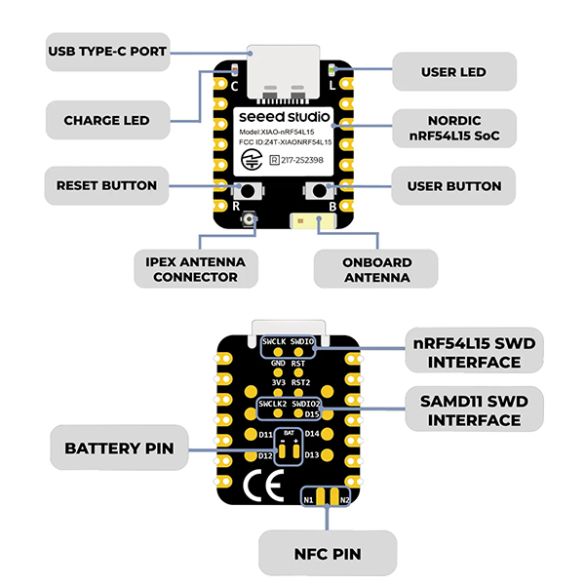

La XIAO nRF54L15 dispose d'un port USB Type-C pour l'alimentation et la programmation (cordon non inclus).

Elle peut également s'alimenter via un accu LiPo 3,7 Vcc à connecter aux pastilles CMS situées sous la carte (circuit de charge intégré).

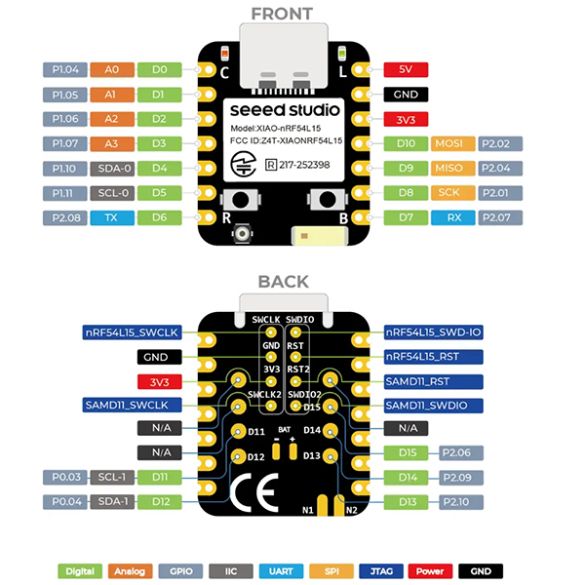

Les E/S sont accessibles sur des connecteurs mâles latéraux et des pastilles CMS.

Un connecteur uFL permet la connexion d'une antenne externe incluse.

Objets connectés : trackers compacts, solutions de paiement sécurisées via NFC et sécurité avancée.

Hubs domotiques : routeurs Matter-Thread ou ponts multiprotocoles pour unifier les appareils connectés de la maison.

Capteurs IoT industriels : capteurs intelligents avec TinyML embarqué pour la maintenance prédictive.

Prototypage avancé : outil flexible pour tester des réseaux multiprotocoles et créer rapidement des projets basse consommation et sécurisées.

Référence Seeed Studio : 114993696

- 1 x carte XIAO nRF54L15
- 1 x boîte de rangement

L'IDE Arduino n'est pas encore supporté par ce microcontrôleur.

Les entrées logiques de cette carte sont compatibles 3,3 V. Une tension supérieure endommagerait la carte.​

Cette carte est également disponible avec les connecteurs latéraux à souder, voir 101991421.

Pour alimenter la carte par une batterie LiPo 3,7 Vcc, il faut la raccorder aux pastilles prévues au dos. L’opération doit être réalisée avec soin : le plus sûr est de souder deux fils sur ces pastilles, puis de relier ces fils à la batterie.

Une antenne externe permettant un meilleur signal radio est disponible séparément, voir 100039813.

• Alimentation :
  - 5 Vcc via USB Type-C
  - 5 Vcc via broche 5 V
  - 3,7 Vcc via accu LiPo (à souder sur pastilles)
• Circuit de charge pour accu LiPo
• Microcontrôleur : nRF54L15
• Microprocesseur : ARM Cortex-M33 à 128 MHz
• Coprocesseur : RISC-V 128 MHz
• Mémoire RAM : 256 KB
• Mémoire non volatile : 1,5 MB
• Interfaces sans fil :
  - Bluetooth low Energy 6.0 (dont Channel Sounding)
  - Bluetooth Mesh
  - Thread, Matter et Zigbee
  - NFC
  - compatible Amazon Sidewalk, Apple Find My et Google Find My Device (via nRF Connect SDK)
• 16 entrées et sorties digitales dont :
  - 16 x PWM
  - 6 x entrées analogiques
  - 2 x I2C
  - 1 X UART
  - 1 x NFC
• LEDs :
  - 1 x LED utilisateur
  - 1 x LED de charge
• Boutons-poussoirs :
  - 1 x reset
  - 1 x utilisateur
• Antenne intégrée
• Connecteur uFL pour antenne externe
• Température de service : -40 à 105 °C
• Dimensions : 21 x 17,8 mm
• Poids : 2,5 g
