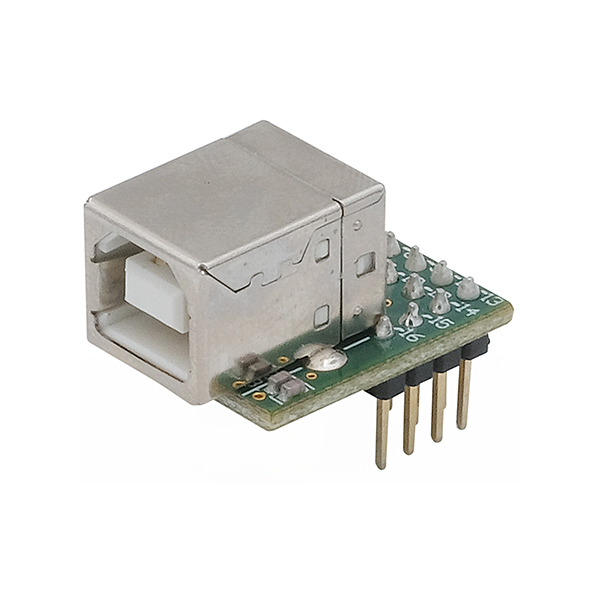

Convertisseur USB - série UART MM232R

Présentation et fonctionnalités :

Module FTDI basé sur un circuit FT232RQ convertissant un signal USB en un signal série UART 1,8 V à 5 V.

Le FT232RQ est compatible avec les protocoles RS232, RS422 et RS485 et établit une liaison entre un ordinateur et une carte à microcontrôleur ou un appareil compatible.

L'horloge générée par ce module (6 MHz, 12 MHz, 24 MHz et 48 MHz) peut être utilisée pour piloter un microcontrôleur.

Programmation et communication :

Ce module se connecte sur un port USB d'un ordinateur sous Windows, macOS ou Linux (nécessite un cordon USB B).

Connectique :

Les E/S sont disponibles sur des connecteurs mâles au pas de 2,54 mm (voir nos câbles de connexions).

Contenu :

- 1 x module MM232R
- 1 x connecteur 2 x 4 broches M/F
- 2 x connecteurs 1 x 4 broches M/F

Remarque :

Le raccordement de ce convertisseur nécessite un cordon USB vers USB Type-B, voir AM/BM.

Caractéristiques :

• Alimentation : 5 Vcc via le port USB
• Consommation : 100 mA
• Interface : USB 2.0
• Connecteur : USB-B femelle
• Débit UART : 300 baud à 3 Megabaud
• Système requis :
  - Windows 98 ou supérieur
  - macOS 8 ou supérieur
  - Linux 2.4 ou supérieur
• Sortie 5 Vcc (via USB, voir fiche technique)
• Sortie 3,3 Vcc (via régulateur)
• Pas du brochage : 2,54 mm
• Température de service : -40 à 85 °C
• Dimensions : 18 x 21,5 mm
• Poids : 10,79 g

Référence FTDI : MM232R
