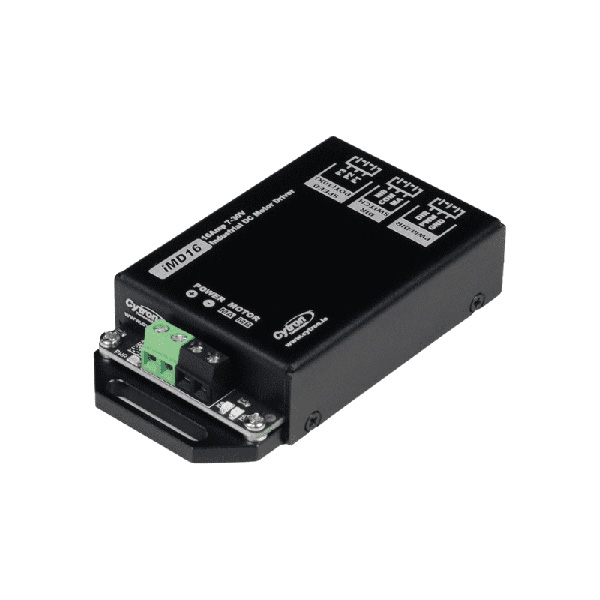

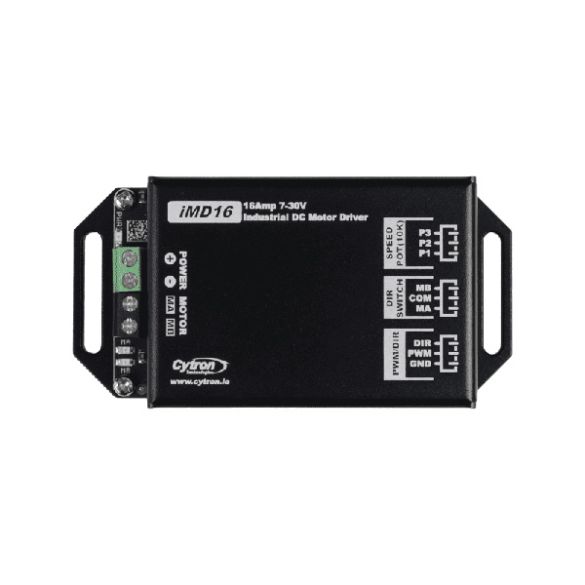

Driver moteur industriel 7-30V 16A

Le Cytron iMD16 est un driver pour moteur à courant continu à balais, capable de piloter un moteur jusqu'à 16 A en continu et 30 A en pointe sous une tension de 7 à 30 Vcc.

Ce driver accepte une large gamme de niveaux logiques (jusqu’à 30 V), ce qui la rend directement compatible avec les systèmes d’automates programmables industriels.

Il peut être utilisé directement avec son potentiomètre et son interrupteur de direction fournis, ou être commandé par des signaux PWM/DIR provenant d'un microcontroleur.

Son boîtier métallique assure à la fois la protection de l'électronique et la dissipation thermique.

- 1 x iMD16
- 1 x Potentiomètre de 10 kΩ avec connecteur
- 1 x Interrupteur à bascule à 3 positions avec connecteur
- 1 x Connecteur JST PH pour la commande du signal (PWM/DIR)
- 1 x Tournevis cruciforme
- 1 x Guide de démarrage rapide

L'iMD16 ne dispose pas de fonction de limitation de courant. Les valeurs nominales de 16 A en continu et de 30 A en crête (< 10 secondes) indiquent les courants de fonctionnement maximaux pris en charge. Un fonctionnement au-delà du courant nominal peut entraîner une surchauffe de la carte et risquer de l'endommager.

Référence Cytron : IMD16

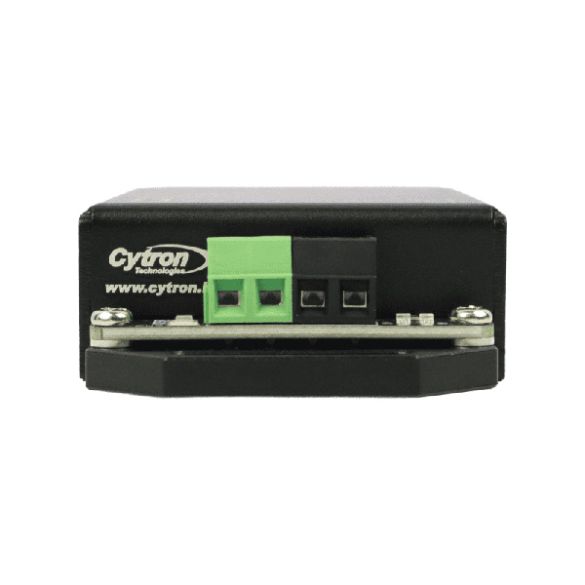

- 1 x  Alimentation : Bornier 2 voix
- 1 x Sortie moteur : Bornier 2 voix

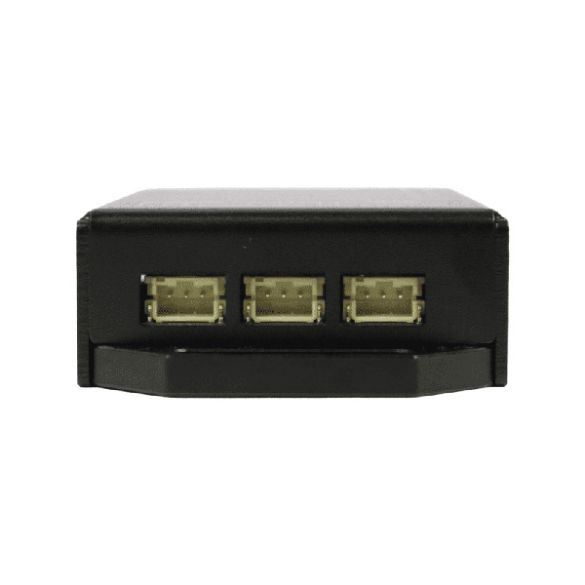

- 1 x Controle de vitesse : 3-pin JST PH
- 1 x Controle de direction : 3-pin JST PH
- 1 x Entrée PWM/DIR : 3-pin JST PH

• Tension d'entrée : 7 V – 30 V CC
• Courant moteur continu : 16 A
• Courant moteur de crête : 30 A (Max 10 secondes)
• Niveau logique bas  : 0 à 0,5 V
• Niveau logique haut : 3 à 30 V
• Fréquence PWM interne : 9  à 11 kHz
• Fréquence PWM externe : CC – 20 kHz
