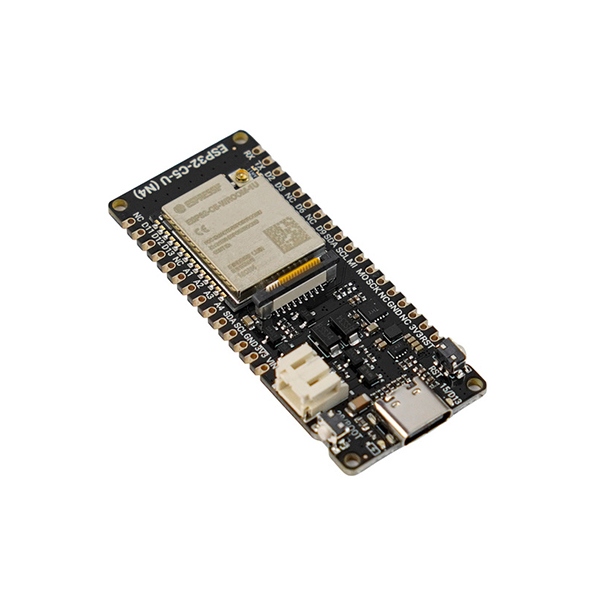

Firebeetle 2 ESP32-C5-U

La FireBeetle 2 ESP32-C5-U(N4) est une carte de développement IoT basse consommation basée sur l'ESP32-C5-WROOM-1U-N4 .Combinant un processeur RISC-V monocœur de 240 MHz, 4 Mo de mémoire Flash, le Wi-Fi 6 double bande, Thread 1.3, Zigbee 3.0.

Cette carte peut être autonome grâce à son circuit de charge pour batterie LiPo (non incluse) via USB Type-C ou cellule solaire (non incluse)

Connectivité étendue grâce au connecteur d’antenne externe U.FL, permettant de connecter différentes antennes externes adaptées aux besoins de l’application et aux contraintes d’installation.

Une interface GDI pour écrans compatibles permet la réalisation rapide de projets interactifs.

Cette FireBeetle 2 ESP32-C5-U peut être programmée avec plusieurs méthodes :
- avec l'Arduino IDE en installant l'extension nécessaire
- avec l'IDE d'Espressif ESP-IDF,
- en MicroPython avec l'IDE Thonny.

Un guide d'utilisation complet, en anglais, détaille les modes de programmation Arduino et MicroPython.

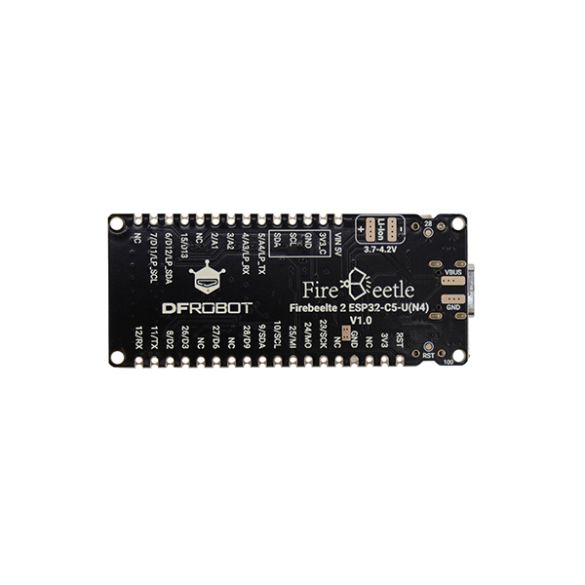

Les E/S de l'ESP32 sont accessibles sur deux rangées de pastilles femelles au pas de 2,54 mm (jeu de connecteurs M/M à souder inclus).

Interface GDI : pour connecter facilement un afficheur (voir articles conseillés).

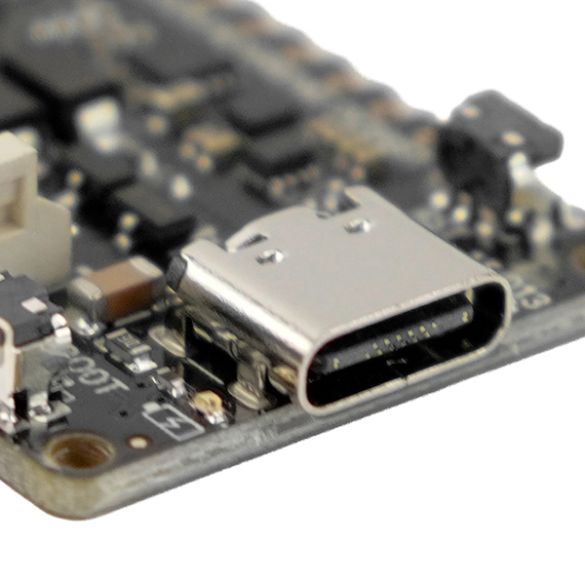

Port USB type-C : alimentation, programmation et émulation d'un périphérique HID (clavier, une souris, un périphérique de stockage).
Embase JST PH 2.0 mm : pour accu LiPo 3,7 Vcc (recharge via USB ou cellule solaire, non inclus)

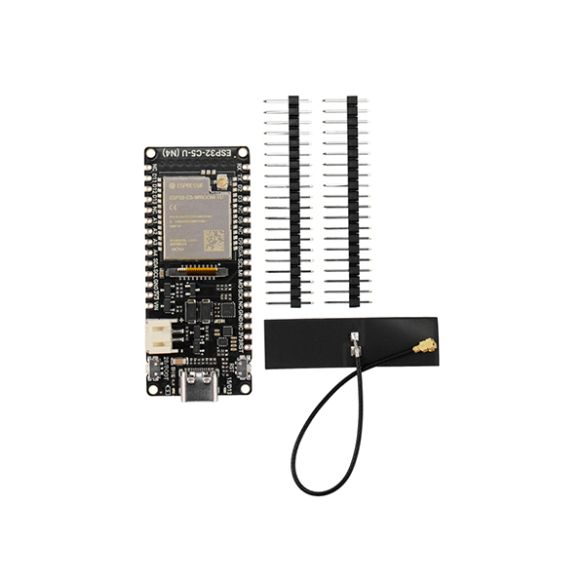

1 × FireBeetle 2 ESP32-C5-U (N4)
1 × Antenne FPC de communication 2,4 GHz
2 × Broches mâles 20 pins, pas de 2,54 mm

Référence DFRobot : DFR1287

Les entrées/sorties sont uniquement compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.​

Accu LiPo, cordon USB Type-C et cellule solaire non inclus et à prévoir séparément, voir articles conseillés.

• Alimentation : 3,3 V
  - Entrée USB-C : 5 Vcc
  - Entrée VIN : 5 Vcc ou panneau solaire 4,5–6 V
• Courant :
  Charge Li-ion maximal : 0,5 A
  Deep Sleep : 21 µA sur batterie
• Processeur : RISC-V monocœur jusqu’à 240 MHz
• Mémoire :
  SRAM : 384 Ko
  ROM : 320 Ko
  Flash : 4 Mo
  LP SRAM : 16 Ko
• Wi-Fi : Wi-Fi 6 double bande 2,4 GHz / 5 GHz
• Standards Wi-Fi : IEEE 802.11a/b/g/n/ac/ax
• Communication sans fil basse consommation : 2,4 GHz
• IEEE 802.15.4 : 2,4 GHz, jusqu’à 250 kbit/s
• Protocoles : Thread 1.3 et Zigbee 3.0
• GPIO : 18 entrées/sorties numériques
• PWM : 6 canaux
• SPI : 1
• UART : 3
• I²C : 2, dont 1 LP I²C
• I²S : 1
• Émetteur/récepteur infrarouge : 5 canaux TX / 5 canaux RX
• ADC : SAR 12 bits, 7 canaux
• DMA : 3 canaux RX + 3 canaux TX
• Dimensions : 25,4 × 60 mm
