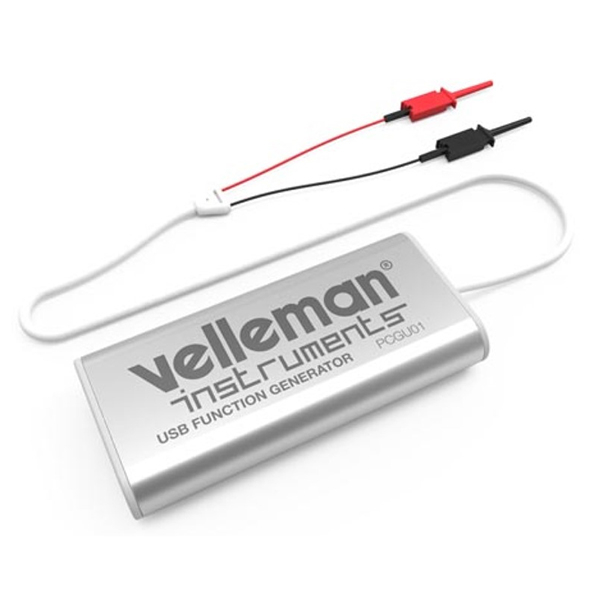

Générateur de fonctions USB PCGU01

Présentation et fonctionnalités :

Générateur de fonctions compact 1 MHz délivrant des signaux de formes sinusoïdale, triangulaire et rectangulaire.

Programmation et communication :

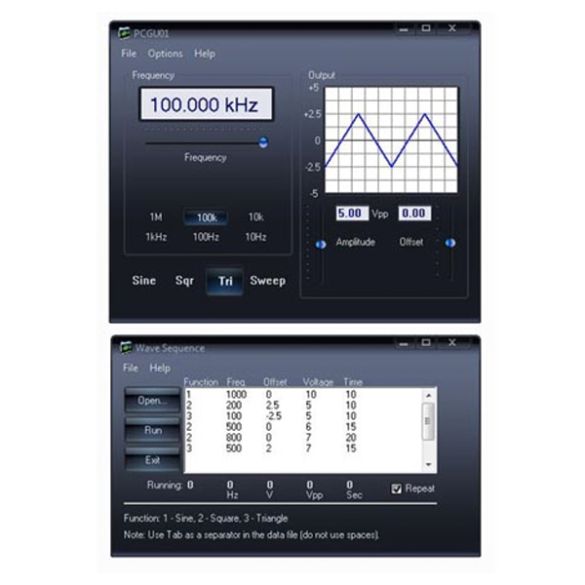

Réglage de la fréquence, de l'amplitude et de la forme d'onde via une application pour Windows. Le générateur contient également une puissante fonction 'sweep'.

Connectique :

La sortie est disponible sur deux connecteurs femelles livrés avec 2 grippes-fils amovibles.

L'alimentation s'effectue directement via le port micro-USB de communication (cordon inclus).

Contenu :

- 1 x générateur de fonction 1 MHz
- 2 x grippes-fils amovibles
- 1 x cordon micro-USB
- 1 x mode d'emploi

Caractéristiques :

• ​Alimentation : via port micro-USB (cordon inclus)
• Plage de fréquence :
  - sinus et triangulaire :1 Hz à 1 MHz
  - carré : 1 Hz à 100 kHz
• Amplitude : 200 mVpp à 10 Vpp @ 1 kHz
• Précision : ± 0,01%
• Formes d’ondes : sinus, carrée, triangle
• Amplitude :
  - sans offset : 200 mVpp à 10 Vpp à 1 kHz
  - avec offset : 200 mVpp à 7,5 Vpp à 1 kHz
• Offset : 0 à -2,5 V ou 0 à 2,5 V
• Distorsion : < 0,2 % à 1 kHz
• Résolution : 0,04 Hz
• Résolution DAC : 10 bits
• Impédance de sortie : 50 Ω
• Temps de montée/descente du signal carré : < 0,2 µs
• Compatibilité : Windows XP et supérieur
• Interface : USB 1.1 ou 2.0
• Dimensions : 114 x 68 x 22 mm

Référence Velleman : PCGU01
