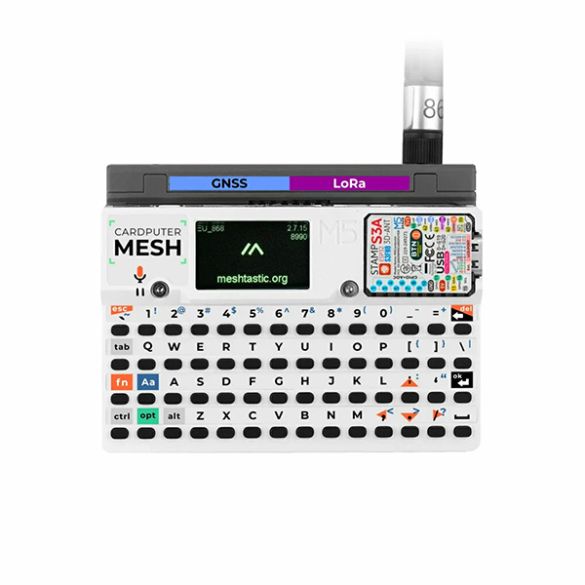

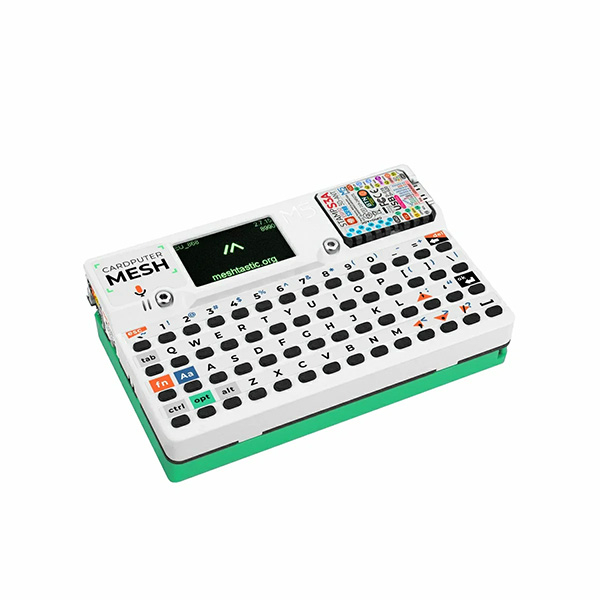

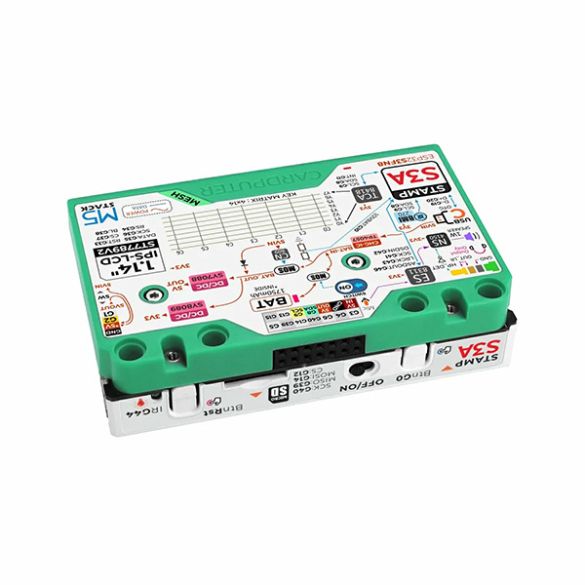

Kit Cardputer Mesh K152

Le Cardputer ADV de M5Stack est un petit ordinateur programmable miniature, basé sur un microcontrôleur WiFi ESP32S3 (StampS3A), conçu pour des projets électroniques compacts et connectés.

Éléments intégrés au Cardputer ADV :
- Clavier QWERTY à 56 touches, permettant une saisie rapide.
- Écran de 1,14", idéal pour l’affichage des informations et des menus.
- Accéléromètre BMI270 à 6 axes
- Microphone MEMS offrant un excellent rapport signal/bruit, un circuit d'amplification NS4150B et un haut-parleur de 1 W ainsi qu'une prise jack 3.5mm
- Émetteur infrarouge, permettant le pilotage d’appareils compatibles tels que téléviseurs ou équipements électroménagers.
- Batterie au lithium de 1750 mAh , garantissant une consommation d'énergie optimisée pour un fonctionnement prolongé
- Des aimants sont prévus pour une fixation sur surfaces métalliques (réfrigérateurs, tableaux blancs, etc)

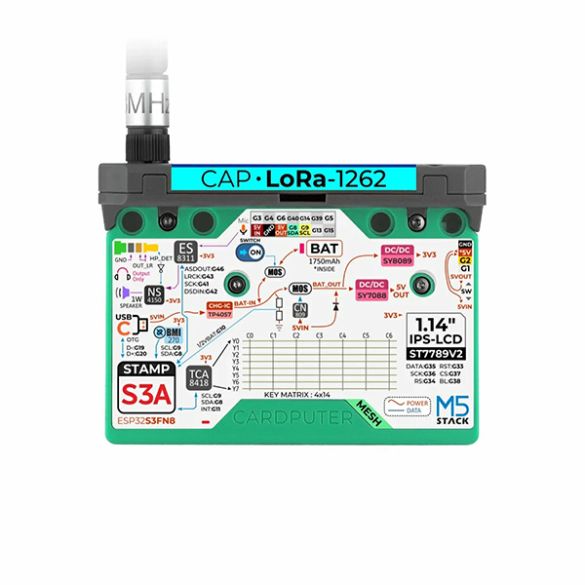

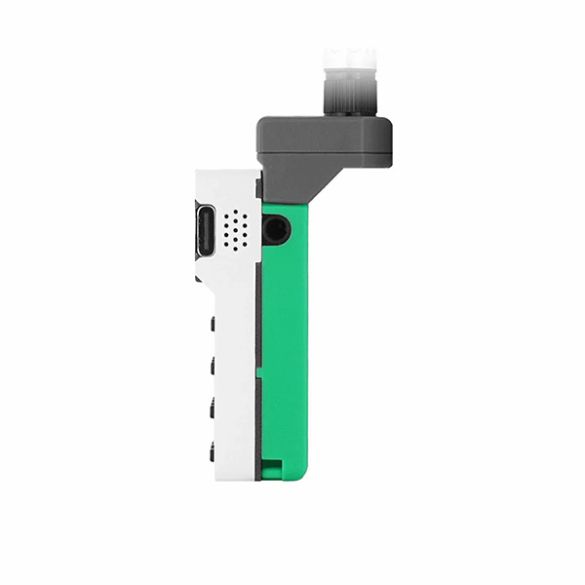

Le module LoRa-1262 sert d'extension de communication au kit. Il se connecte à la carte Cardputer-Adv via l'interface EXT 2.54-14P, recevant l'alimentation et les signaux de contrôle directement de l'hôte ; son installation est simple et rapide, sans configuration supplémentaire.

Ce module est basé sur la solution LoRa SX1262 et prend en charge la bande 868-923 MHz avec une sensibilité de réception de -147 dBm et une puissance d'émission de +22 dBm. Une antenne externe RP-SMA et un blindage RF garantissent une communication longue portée fiable et une forte immunité aux interférences.

Un module GNSS AT6668 intégré, doté d'une antenne céramique, prend en charge le positionnement multi-constellation, notamment GPS, BeiDou, GLONASS et Galileo. Le module comprend également une interface HY2.0-4P pour la connexion de capteurs externes.

Le kit Cardputer Mesh est livré avec le firmware Meshtastic préinstallé, ce qui le rend opérationnel immédiatement.

Ce module peut être programmer :
- avec l'IDE Arduino
- avec l'IDE en ligne et en blocs UIFlow 2.0 de M5Stack
- avec ESP-IDF
- avec PlatformIO

Une librairie et des exemples de programmes  sont disponibles en documentation.

- 1 × Cardputer-Adv (boîtier arrière vert)
- 1 × Cap LoRa-1262
- 1 × Antenne LoRa Rubber Duck (connecteur RP-SMA)
- 2 × Vis à tête cylindrique M2 × 4 mm
- 1 × Clé hexagonale en L de 1,5 mm
- 1 × Autocollant d'avertissement de sécurité

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Référence M5Stack : K152

Le port USB Type-C permet la programmation, la charge de l'accu et l'alimentation de la carte.

Un connecteur HY2.0-4P est prévu pour la connexion de capteurs et modules I2C optionnels M5Stack ou Grove.

Un lecteur microSD permet le stockage de fichiers multimédias (carte microSD non incluse).

Port audio 3.5 mm pour le raccordement à des appareils audio externes.

Cardputer ADV :

• Alimentation :
  - via accus intégré (1750 mAh)
  - 5 Vcc via USB Type-C
• Microcontroleur : ESP32-S3FN8 (Stamp-S3A)
• Fréquence : 240 MHz
• Mémoire flash : 8 MB
• Interface WiFi : 2,4 GHz (antenne intégrée)
• Afficheur :
  - dimensions : 1,14"
  - résolution : 240 x 135 pixels
  - driver : ST7789V2
• Accéléromètre + gyroscope : IMU 6 axes BMI270
• Clavier : 56 touches
• Dimensions : 84.0 x 54.0 x 19.6 mm

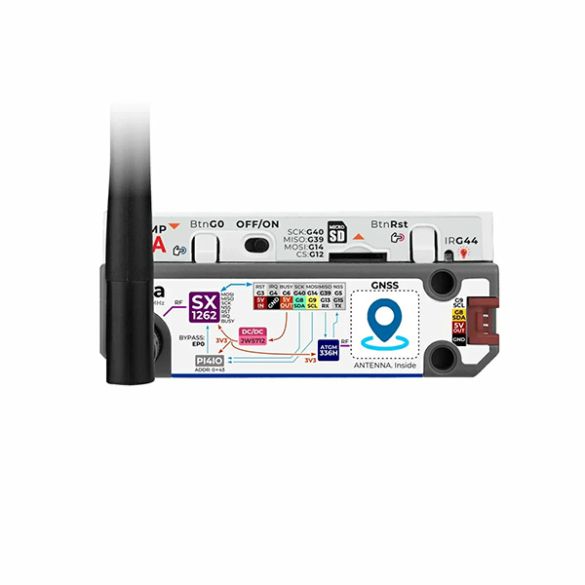

Module d'extension de communication (Cap LoRa-1262) :

• Courant de fonctionnement LoRa : 163,4 mA sous 5 V
• Fréquence LoRa : 868 à 923 MHz
• Débit binaire programmable : jusqu'à 300 kbit/s
• Puissance d'émission : +22 dBm
• Sensibilité de réception : jusqu'à -147 dBm
• Modulations prises en charge : FSK, GFSK, MSK, LoRa, OOK
• Connecteur d'antenne : RP-SMA femelle
• GNSS : ATGM336H-6N basé sur AT6668
• Systèmes GNSS pris en charge : GPS, QZSS, BeiDou (BD2/BD3), Galileo et GLONASS
• Nombre de canaux GNSS : 50
• Précision de positionnement : < 1,5 m (CEP50)
• Fréquence de mise à jour GNSS : jusqu'à 10 Hz
• Temps de première acquisition : 23 s à froid, 1 s à chaud
• Interface GNSS : UART, 115200 bit/s par défaut, 8N1
• Antenne GNSS : antenne céramique intégrée
• Interface d'extension : HY2.0-4P
• Dimensions : 84 × 24 × 15,2 mm
