Description

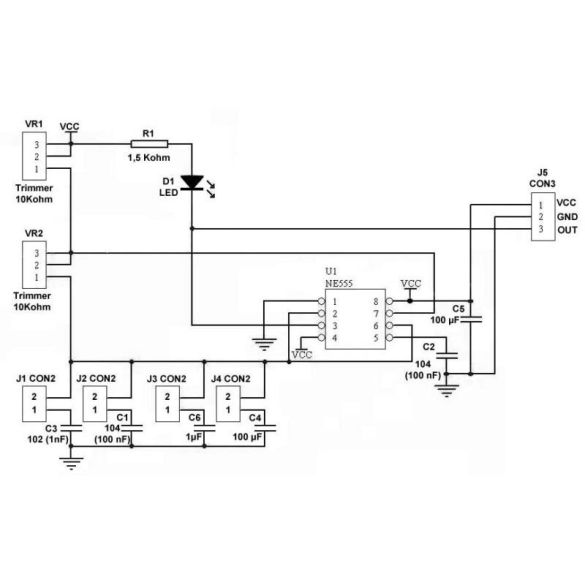

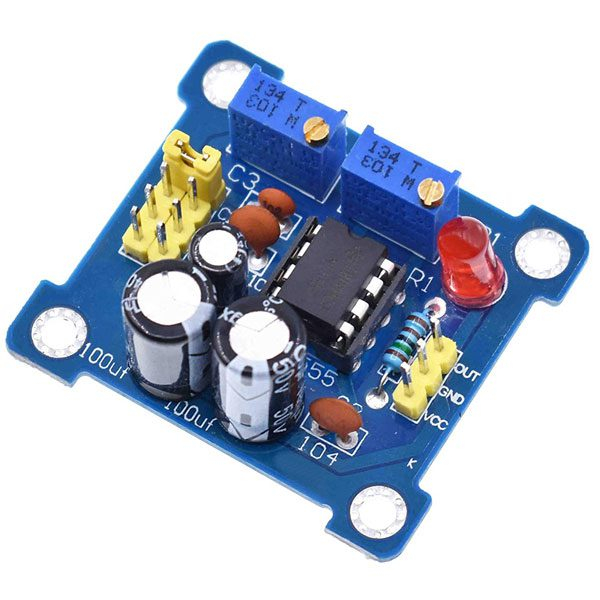

Ce générateur de signaux carrés simples, de 1 Hz à 200 kHz, est basé sur la puce 555.
Le réglage du rapport cyclique et de la fréquence se fait via deux potentiomètres, une LED clignote en fonction de la fréquence de sortie. Un connecteur mâle 4x2 broches permet de sélectionner par cavalier la fréquence de sortie.

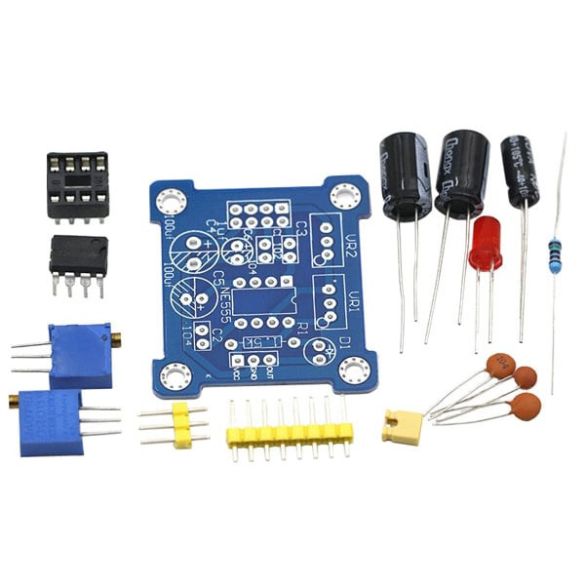

Kit à souder par vos soins.
- Tension d'alimentation : 5 à 15 Vcc
- Consommation de courant : max. 35 mA
- Plage de tension de sortie : 4,2 Vpp à 11,4 Vpp (en fonction de la tension d’entrée)
- Courant de sortie maximal :
≥ 15 mA (alimentation 5 V, Vpp > 50 %)
≥ 35 mA (alimentation 12 V, Vpp > 50 %) - Plage de fréquences (réglable selon l'emplacement du cavalier) :
- 1 Hz à 50 Hz
- 50 Hz à 1 kHz
- 1 kHz à 10 kHz
- 10 kHz à 200 kHz - Dimensions : 40,6 × 36,4 × 15 mm
