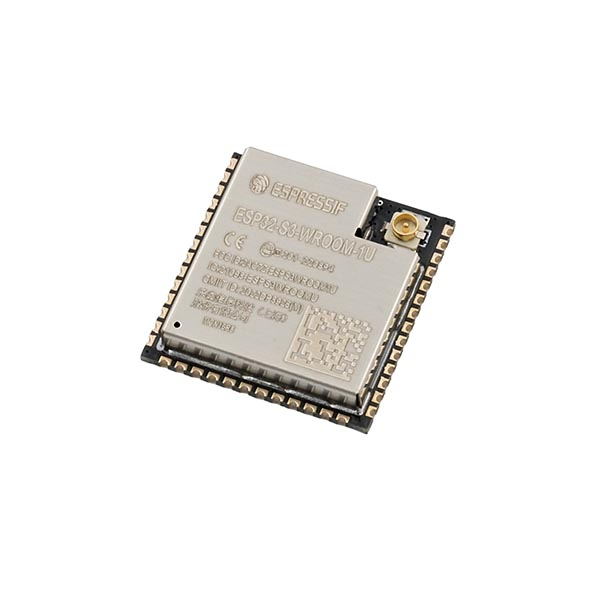

Module ESP32-S3-WROOM-1U-N16R8

Module CMS ESP32-S3 avec interfaces WiFi et Bluetooth à intégrer sur votre carte électronique.

Le module ESP32‑S3‑WROOM‑1U‑N16R8 est un module RF Wi‑Fi & Bluetooth Low Energy hautement intégré, basé sur la série ESP32‑S3. Il combine un microcontrôleur rapide à double cœur, une connectivité Wi‑Fi 2,4 GHz et Bluetooth LE v5.0, de la mémoire flash et PSRAM, avec de nombreux périphériques intégrés, le tout dans un boîtier CMS compact.

Ce module dispose de 384 KB de ROM , de 16 MB de Flash pour le programme et les fichiers, de 512 KB de SRAM interne pour les données temporaires, et de 8 MB de PSRAM externe pour étendre la mémoire de travail.

Les E/S du microcontrôleurs sont accessibles sur les pastilles à souder latérales.

Ce module est réservé aux développeurs et aux utilisateurs avancés (soudure CMS).

Référence Schukat : ESP32-S3-WROOM-1U-N16R8

• Alimention : 3 Vcc à 3,5 Vcc
• Nombre de broches : 41
• Architecture CPU : Xtensa LX7, 2 cœurs
• Réseau :
  - Wi‑Fi : IEEE 802.11 b/g/n
  - Fréquence : 2,4 GHz
  - Débit max. Wi‑Fi : 150 Mb/s
  - Bluetooth : Bluetooth LE v5.0
• Mémoire
  - Flash : 16 MB
  - SRAM : 512 KB
  - ROM : 384 KB
  - PSRAM : 8 MB
• Interface :
  - 3 x UART
  - 4 x SPI
  - 2 x I2C
  - 2 x I2S
  - 1 x CAN (TWAI)
  - 1 x USB Full Speed
  - 33 x GPIO
  - 2 x ADC (10 bit)
  - 8 x PWM
• Conditions de fonctionnement
  - Température de fonctionnement min. : ‑40 °C
  - Température de fonctionnement max. : 65 °C
  - Température de stockage min. : ‑40 °C
  - Température de stockage max. : 105 °C
