Description

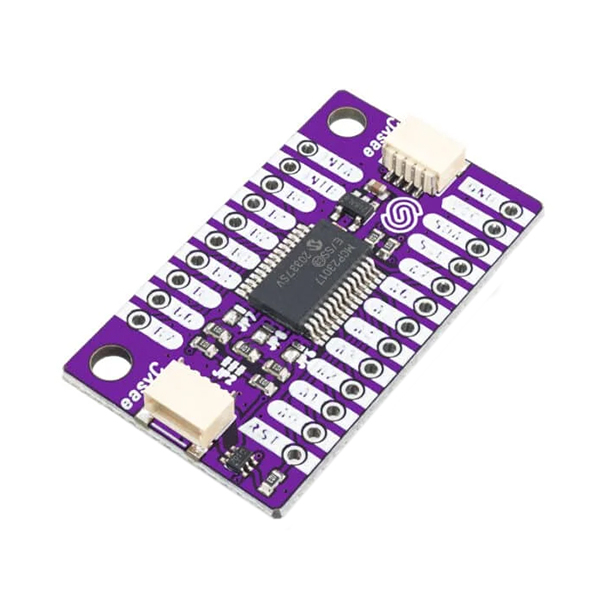

Ce module d'extension GPIO basé sur un MCP23017 permet d’ajouter 16 entrées/sorties digitales à un microcontrôleur via une interface I2C EasyC.

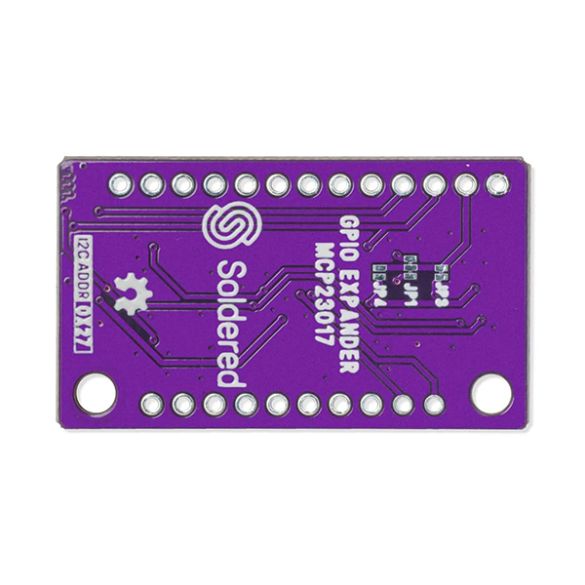

Son adresse I2C est ajustable par pontets à souder pour la connexion de jusqu’à 8 modules sur le même bus.
Toutes les broches de la carte d'extension sont équipées de résistances de rappel activables et désactivables.
Les 16 entrées et sorties digitales supplémentaires et les 2 broches d'interruptions sont accessibles sur des pastilles (connecteur mâle à souder).
Le bus I2C est disponible sur :
- un connecteur EasyC permettant une connexion rapide à une carte compatible (EasyC, Stemma QT ou Qwiic) ou sur une plaque de montage rapide.
- 4 pastilles (connecteurs mâles/mâles à souder inclus)
Nécessite un cordon adapté : voir nos cordons EasyC, StemmaQT ou Qwiic.
Les modules EasyC, Stemma QT et Qwiic comportent deux connecteurs permettant leur mise en cascade.
Référence Soldered : 333007

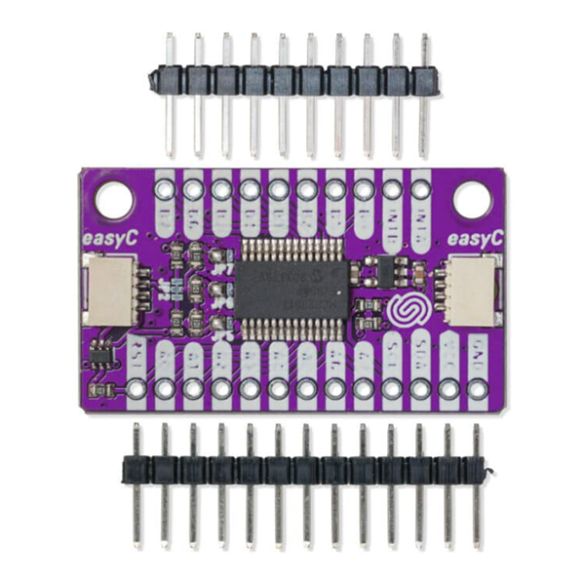

- 1 x module d'extension GPIO via I2C
- 2 x connecteurs à broches mâles à souder
- Alimentation : 1,8 à 5,5 Vcc
- Consommation :
- en utilisation : 1 mA
- en veille : 1 µA - Niveau de tension logique : 5 V
- Interface I2C :
- sur connecteur compatible EasyC, Stemma QT et Qwiic
- sur pastilles au pas de 2,54 mm - Adresse I2C : 0x27 (modifiable via pontets à souder)

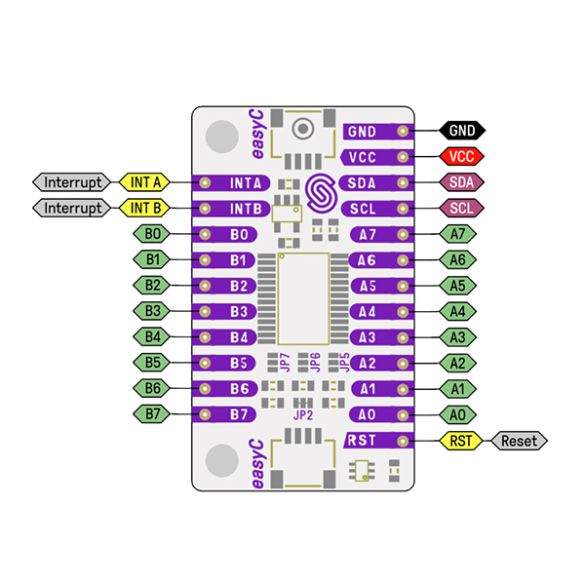

- Interfaces GPIO :
- A0 à A7 : entrées et sorties digitales
- B0 à B7: entrées et sorties digitales
- INT A et B : broches d'interruption - Dimensions : 38 x 22 mm
