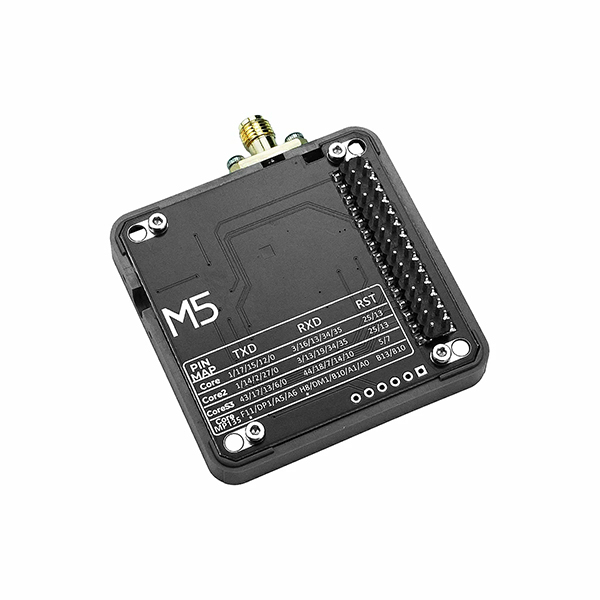

Module LoraWAN-EU868 M148

Module de communication LoRaWAN basé sur un RAK3172 offrant une transmission longue portée, une faible consommation et une haute sensibilité de réception.

Le module intègre une pile de protocoles LoRaWAN complète, prenant en charge trois modes de fonctionnement : Classe A, Classe B et Classe C. Il peut servir de nœud de collecte connecté à une passerelle LoRaWAN pour l'acquisition de données et la gestion à distance. Il peut également établir une communication directe entre deux appareil en mode P2P sans passerelle.

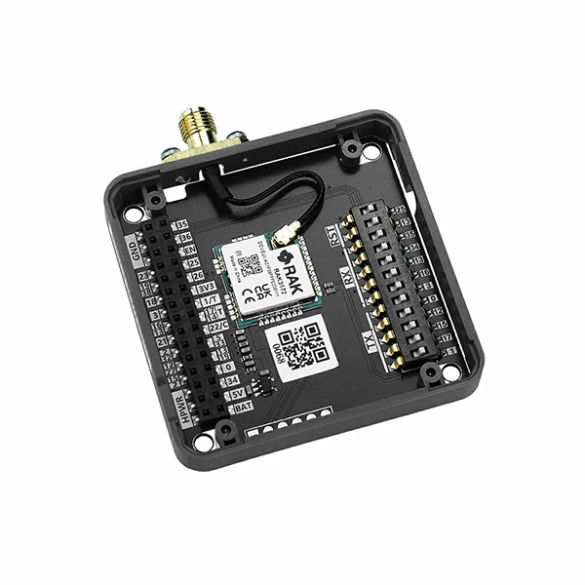

Un DIP switch permet de sélectionner les broches utilisées pour s’adapter au mieux à la carte M5Stack et aux autres modules utilisé et l'utilisation des commandes AT simplifie l’intégration du module via une liaison série UART.

M5Stack mest à disposition un ensemble de ressources permetant l'utilisation du module :
- Tutoriel de démarrage avec Arduino
- GitHub / Exemples de code
- Commande AT

Ce module s'enfiche via M5-Bus 30 broches sous les cartes Core. Les broches GPIO restent accessibles sous ce module et permettent d'enficher d'autres extensions M5Stack.

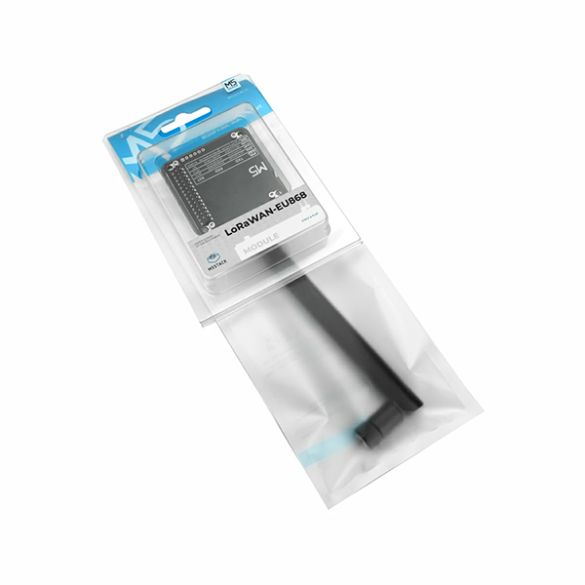

1 x Module LoRaWAN-EU868
1 x Antenne

Référence M5Stack : M148

• Alimentation : 5 Vcc.
• Module radio : RAK3172 intégrant un STM32WLE5.
• Mémoire :
  - Flash : 256 Ko
  - RAM : 64 Ko
• Bande de fréquences : EU868, de 863 à 870 MHz.
• Protocole : LoRaWAN 1.0.3, classes A, B et C.
• Modes d’activation LoRaWAN : OTAA et ABP.
• Interface de commande : UART à 115 200 bit/s.
• Puissance d’émission maximale : 19 dBm.
• Sensibilité de réception : −137 dBm.
• Consommation sous 5 V :
  - Veille : 6,70 mA.
  - Sommeil : 9 µA.
  - Réception P2P : 8,27 mA, avec une bande passante de 125 kHz.
  - Émission continue P2P : 80,38 mA, avec une bande passante de 125 kHz.
• Environnements de développement : Arduino IDE et UiFlow2.
• Température de fonctionnement : 0 à 40 °C.
• Dimensions du module : 54 × 63,6 × 7,6 mm.
• Poids du module : 16,1 g.
