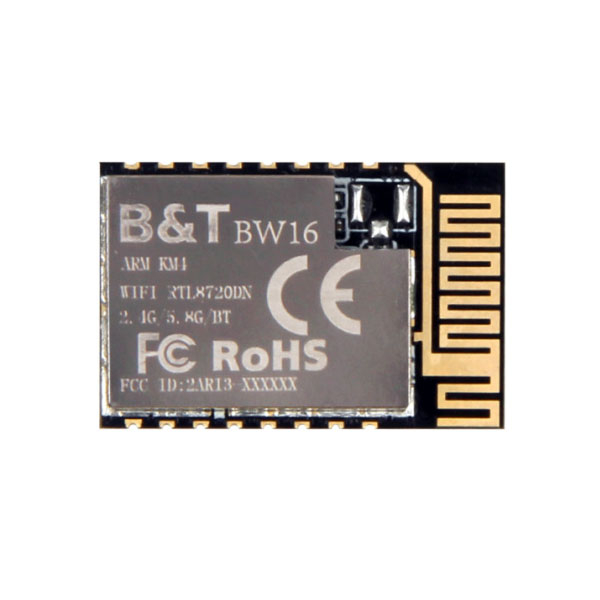

Module wifi dual band 2,4/5 GHz - RTL8720DN

Ce module prend en charge le Wi-Fi double bande (2,4 GHz et 5 GHz) ainsi que le Bluetooth Low Energy 5.0, assurant une connectivité sans fil complète pour une large variété d’applications.

Il repose sur une architecture à deux cœurs : un microcontrôleur KM4 fonctionnant à 200 MHz pour les traitements principaux, associé à un microcontrôleur KM0 cadencé à 20 MHz dédié aux tâches à faible consommation. Cette combinaison permet d’équilibrer efficacement performances et efficacité énergétique.

Le module propose également plusieurs interfaces de communication, notamment GPIO, UART, SPI et I2C, ce qui facilite son intégration dans différents systèmes embarqués.

Grâce à son antenne PCB intégrée, il offre une solution compacte et économique, sans nécessiter de composant externe supplémentaire.

Ce type de module convient particulièrement aux projets IoT, aux systèmes domotiques, aux capteurs connectés ainsi qu’à toute application embarquée nécessitant une connectivité sans fil fiable.

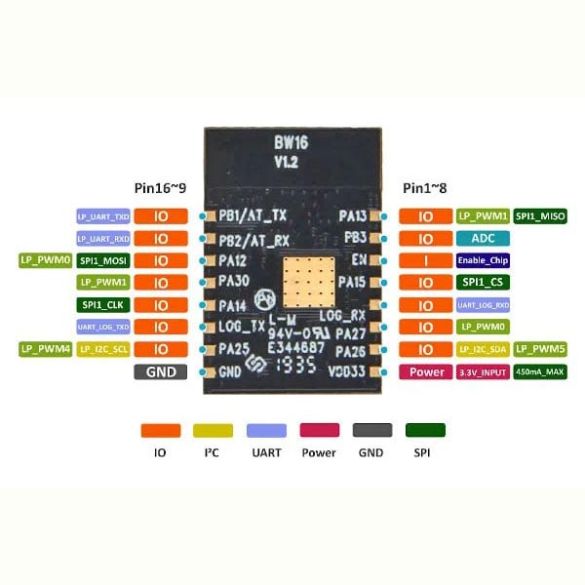

Les E/S sont accessibles sur deux rangées de pastilles femelles au pas de 2,54 mm.

• Processeur et mémoire
  - SoC sans fil – Microcontrôleur Realtek RTK8720DN avec cœur Arm Cortex-M4 KM4 à 200 MHz et cœur Arm Cortex-M0 KM0 à 20 MHz
• Wi-Fi
  - 802.11 a/b/g/n WiFi 4
  - Gamme de fréquences : 2,412-2,484 GHz / 5,180-5,825 GHz
•  Débits de données :
  - 802.11a : 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s ;
  - 802.11b : 1, 2, 5,5, 11 Mbit/s ;
  - 802.11g : 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s;
  - 802.11n : MCS0–MCS7 @ HT20/HT40 (bandes 2,4 GHz et 5,8 GHz)
  - Modes de fonctionnement : Point d’accès, Station, Point d’accès/Client
• Bluetooth
  - Norme 5.0 BLE
  - Sensibilité de réception : -92 dBm
  - Puissance d’émission : 7 dBm
  - Antenne
  - Connecteur IPEX ou antenne PCB
• Alimentation électrique : 3 à 3,6 volts (3,3 volts recommandés)
• Courant : >450 mA
• Interfaces : 1 x ADC / 2 x UART / 1 x I²C / 1 x SPI / 6 X PWM
• Température de fonctionnement : -20 °C à +70 °C
• Température de stockage : -40 °C à +125 °C
• Boîtier : SMD-16
• Dimensions : 24 x 16 x 3 mm
