Description

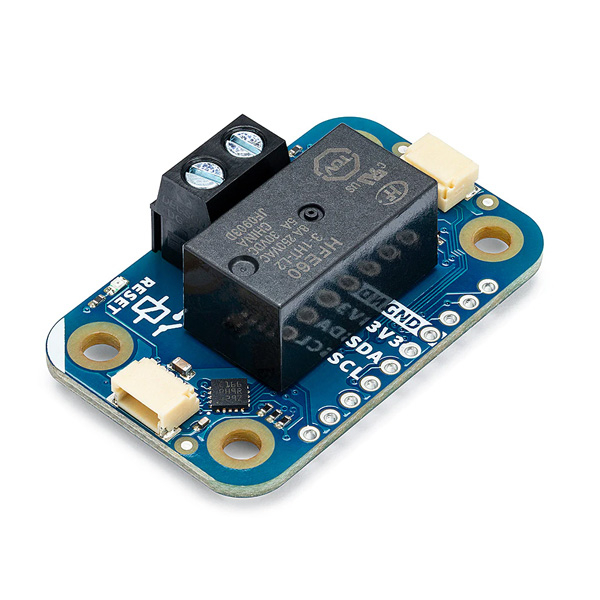

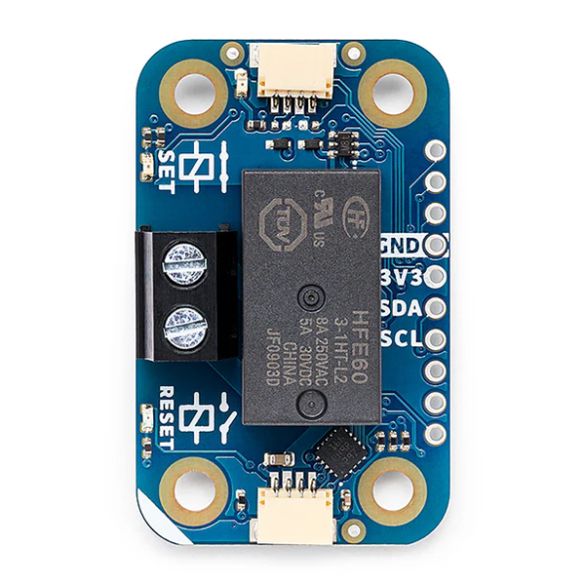

Le Modulino® Latch Relay permet une commutation sûre et efficace de charges externes, idéal pour les applications d’automatisation et d’économie d’énergie.
Ce module communique via le bus I2C avec le microcontrôleur.
Une librairie Arduino Modulino, avec des exemples de programmes, est téléchargeable directement via l'IDE Arduino.
Arduino propose une documentation claire et détaillée pour une prise en main rapide avec l'IDE Arduino ou en MicroPython, voir docs.arduino.cc.
Ce module est également pris en charge dans Arduino Cloud, offrant une solution simple pour la réalisation de projets IoT avancés, quel que soit votre niveau en développement.
Ce module I2C chaînable est équipé d’un connecteur plug-n-play Modulino, compatible avec le standard Qwiic de SparkFun.
Cette connectique facilite la connexion à d'autres Modulino, modules Qwiic et aux cartes dotées de cette interface : Arduino UNO R4 WiFi, Nano Connector Carrier, Nesso N1, etc.
Les E/S (I2C et digitales) sont également accessibles via des pastilles femelles pour un raccordement sans utiliser la connectique Modulino (connecteurs mâles à souder non inclus, voir MH100).

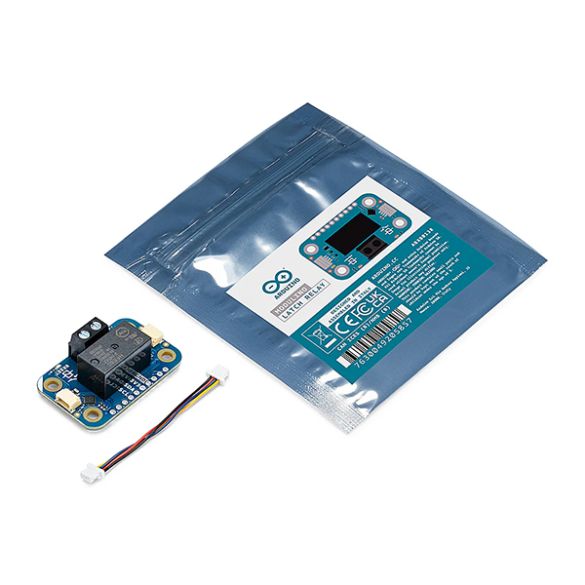

- 1 x Modulino® Latch Relay
- 1 x cordon compatible Modulino et Qwiic (5 cm)
Référence Arduino : Modulino® Latch Relay ABX00138
Version d'origine, conçue et assemblée en Italie.
Site officiel : www.arduino.cc
Commande d’alimentation CC : Commuter des moteurs CC, des pompes, des chauffages ou des systèmes d’éclairage dans des projets d’automatisation avec une forte capacité de courant.
Domotique intelligente : Contrôler des appareils et équipements nécessitant une commutation bistable, où le maintien de l’état lors des coupures de courant est essentiel.
Contrôle industriel : Mettre en œuvre des interverrouillages de sécurité ou des systèmes de commande où l’état du relais doit être conservé, indépendamment de l’alimentation du système de contrôle.
Ce module est uniquement compatible avec un niveau logique 3,3 V. Un convertisseur de niveau est requis lors d'utilisation avec une carte 5 V type Arduino Uno.
- Alimentation : 3,3 Vcc
- Consommation :
- microcontroleur : 3,4 mA environ
- bobine : 100 mA pour 50 ms - Niveau logique : 3,3 V
- Relais : HFE60/3-1HT-L2
- Pouvoir de coupure 30 Vcc/1 A
- Interfaces :
- I2C sur connecteur Modulino / Qwiic
- I2C et digitales sur pastilles au pas de 2,54 mm (connecteur à souder non inclus) - Adresse I2C : 0x2A par défaut (modifiable via programme)
- Température de service : -40 à 85 °C
- Dimensions : 25,36 x 41 mm
- Poids : 4,4 g
