Description

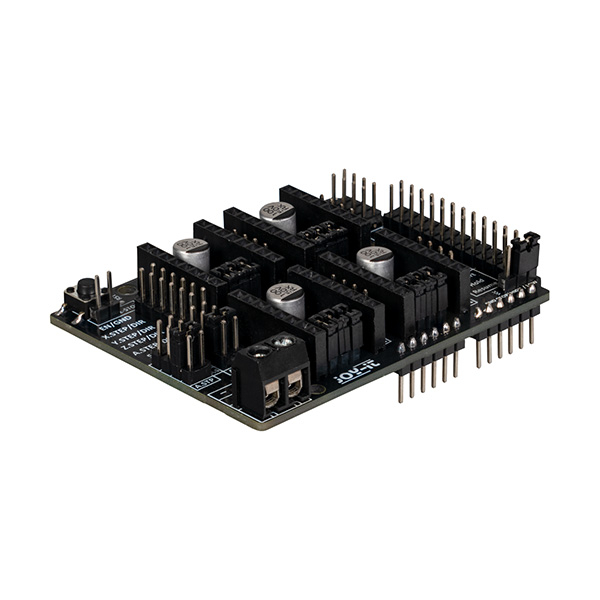

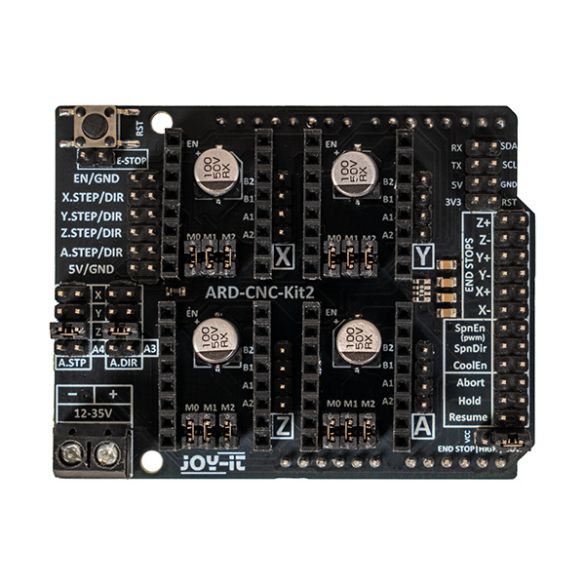

Shield CNC pour carte UNO (non incluse), livré avec 4 drivers DRV8825 permettant le pilotage de 4 moteurs pas-à-pas pour machine CNC ou imprimante 3D. Ce module communique avec un microcontrôleur type Arduino via plusieurs broches digitales.
Ce kit se caractérise par sa compatibilité avec GRBL v0.9, un logiciel libre largement répandu pour les applications CNC. Grâce à la prise en charge de GRBL v0.9, le kit ARD-CNC-Kit2 exploite des fonctionnalités avancées telles que la modulation de largeur d'impulsion (PWM) pour contrôler la vitesse de broche et la mise en œuvre de limites logicielles, garantissant ainsi le fonctionnement de la machine dans des conditions de sécurité optimales.
En plus des commande moteur ce shield dispose de connexions spécifiques pour les interrupteurs de fin de course sur chaque axe, assurant ainsi une sécurité et une précision accrues lors de l'usinage.
Le contrôle du shield CNC, peut ce faire avec la librairie Arduino GRBL, que vous pouvez télécharger en ligne ici.
Référence Joy-it : Kit ARD-CNC-2

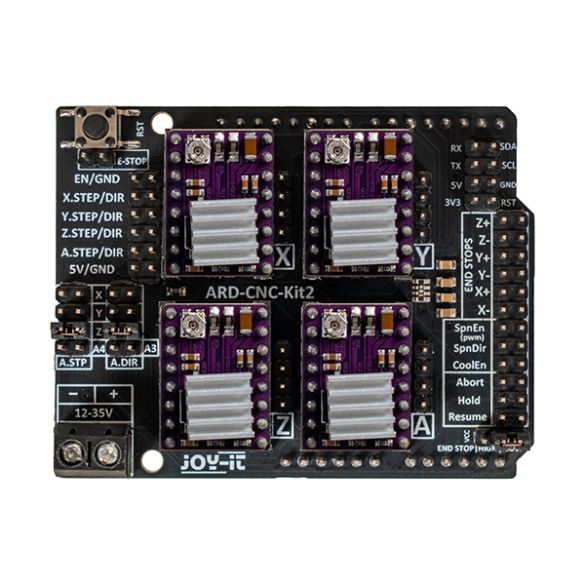

1 x Shield CNC
4 x Driver DRV8825
4 x Dissipateur thermique
14 x Cavalier
- Tension d'entrée : 12 - 35 V
- Courant max. par phase : 1.5 A (sans dissipateur) 2,5 A (avec dissipateur)
- Résolution en micropas : Plein, 1/2, 1/4, 1/8, 1/16, 1/32
- Compatible avec Cartes Arduino Uno et compatibles Arduino Uno.
- Dimension : 42 x 68 x 20 mm
- Poids : 45 g
