Description

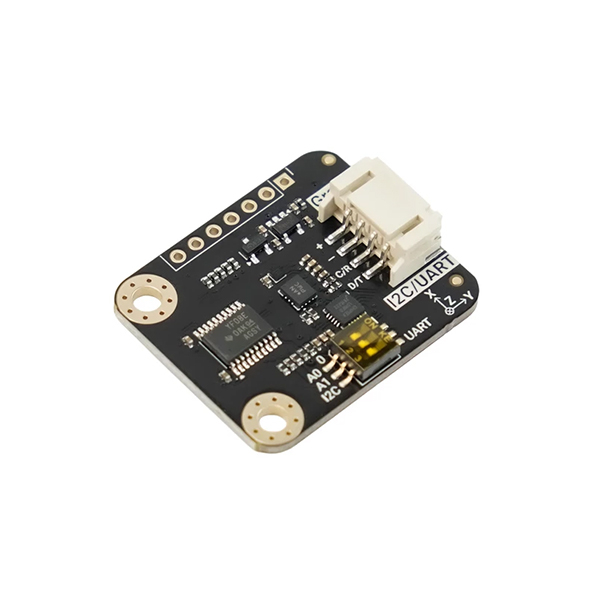

Le capteur IMU 9DOF Gravity BMI323+BMM350 combine un accéléromètre 3 axes et gyroscope 3 axes Bosch BMI323 ainsi qu'un magnétomètre 3 axes Bosch BMM350.
Le BMI323 fournit des données d'accélération et de vitesse angulaire sur 3 axes (16 bits). Son accéléromètre supporte une plage de ±2 g à ±16 g, son gyroscope une plage de ±125 °/s à ±2000 °/s, et les deux peuvent atteindre 6400 Hz en mode Normal ou Haute Performance pour la capture de mouvements rapides.
Le magnétomètre triaxial BMM350 mesure jusqu'à ±2000 μT avec une résolution d'environ 0,1 μT, prend en charge des fréquences de sortie de 1,5625 Hz à 400 Hz et présente un bruit de sortie de 190 nTrms sur les axes X/Y et de 450 nTrms sur l'axe Z.
L'association des capteurs BMI323 et BMM350 permet au SEN0694 d'offrir 9 degrés de liberté.

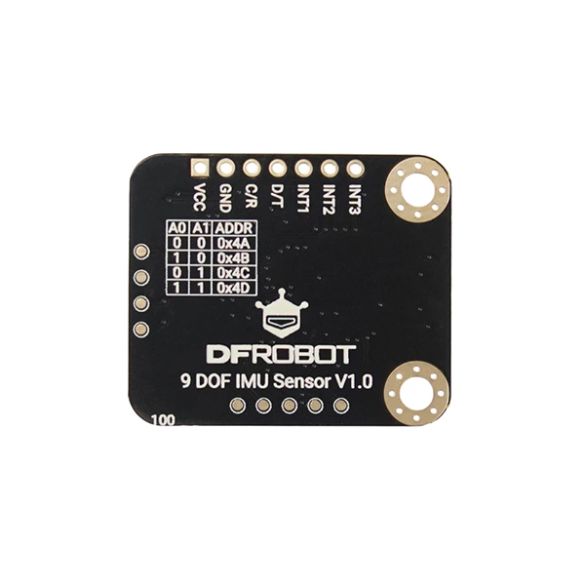

Adressage flexible avec quatre adresses I²C sélectionnables via un switch, de 0x4A à 0x4D.

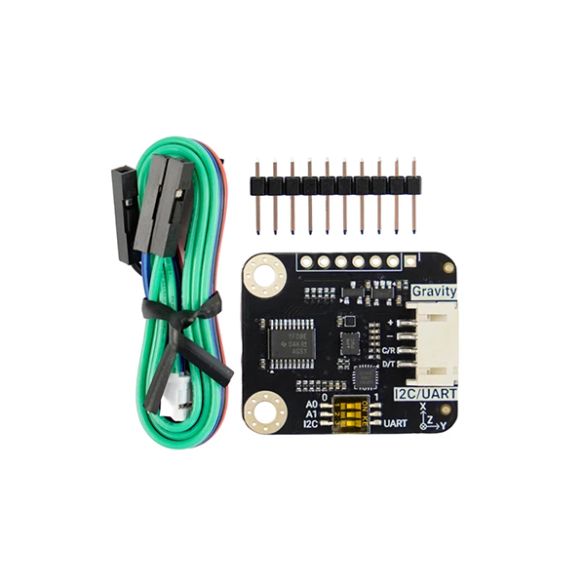

1 x Port Gravity (PH2.0-4P)
- 1 x Capteur Gravity : 9 DOF
- 1 x Câble de capteur Gravity 4P
- 1 x Connecteur noir 10 broches pas 2,54 mm
Référence DFRobot : SEN0694
DFRobot met à disposition une librairie ainsi que des exemples de programmes pour cartes compatibles Arduino et Raspberry Pi.
- Exemple de code pour Arduino : lecture de données via I2C
- Exemple de code pour Arduino : lecture de données via UART et interruptions
- Dépot Github : Exemple Raspberry Pi
Le SEN0694 peut également être utiliser sur ordinateur en utilisant un convertisseur USB-Série comme le RainbowLink V2
- Tension d'alimentation : 3,3 à 5 Vcc
- Courant de fonctionnement : 3,42 mA
- 9 degrés de liberté : accéléromètre 3 axes + gyroscope 3 axes + magnétomètre 3 axes
- Capteurs : Bosch BMI323 (accéléromètre + gyroscope) et BMM350 (magnétomètre)
- Interfaces de communication : I²C et UART
- Adresses I²C sélectionnables : 0x4A à 0x4D
- Accéléromètre : plages de mesure de ±2 g à ±16 g, résolution 16 bits
- Gyroscope : plages de ±125 à ±2000 °/s, résolution 16 bits
- Magnétomètre : plage de mesure ±2000 µT, résolution d'environ 0,1 µT
- Fréquence de mesure : jusqu'à 6400 Hz
- Détection de mouvements intégrée : pas, tapotement, inclinaison, chute libre et activité
- 3 sorties d'interruption programmables
- Dimensions : 32 × 27 mm
