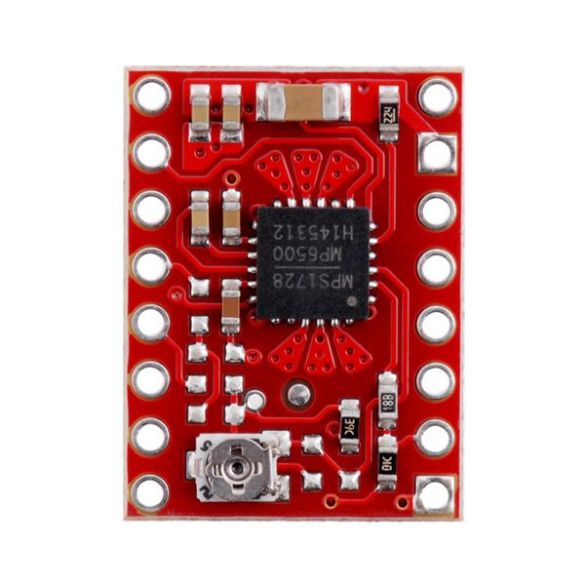

Driver de moteur pas-à-pas MP6500 2966

réglage du courant via potentiomètre

Code : 35893

Imprimer l’article

Cette commande Pololu basée sur le circuit MP6500 permet de contrôler un moteur pas-à-pas bipolaire à partir d'une sortie PWM (vitesse des pas) et d'une sortie digitale (sens de rotation) d'un microcontrôleur type Arduino ou compatible.

Carte de commande Pololu basée sur un MP6500 permettant de contrôler un moteur pas-à-pas bipolaire jusqu'à 1,5 A par phase (sans refroidisseur) à partir d'une sortie PWM (vitesse) et d'une sortie digitale (sens de rotation) d'un microcontrôleur type Arduino ou compatible. Trois entrées permettent de sélectionner le mode de fonctionnement (pas complet, demi-pas, quart de pas ou 1/8 de pas). Un potentiomètre permet de régler l'intensité de sortie (elle ne doit pas être supérieure à 70% de l'intensité nominale de votre moteur). Une version de cette carte de commande avec l'intensité de sortie réglable via deux entrées digitales est aussi disponible, voir l'article 2968. Remarques: - ne pas débrancher/brancher de moteur lorsque le module est alimenté (destruction du module) - le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation. - un échauffement important du circuit intégré est possible et normal en fonctionnement. Caractéristiques: Alimentation: - partie logique: 3,3 et 5 Vcc - partie moteur: 4,5 à 35 Vcc Sortie: 1,5 A par phase (2,5 A avec refroidisseur) Protections contre: - les surintensités - les températures trop élevées Dimensions: 20 x 16 x 3 mm Poids: 1,4 g Référence Pololu: 2966

> Lire la suite

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

Par carte bancaire : CB, VISA et Mastercard
Par Paypal
Par chèque bancaire français libellé en Euro
Par virement bancaire
Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Description

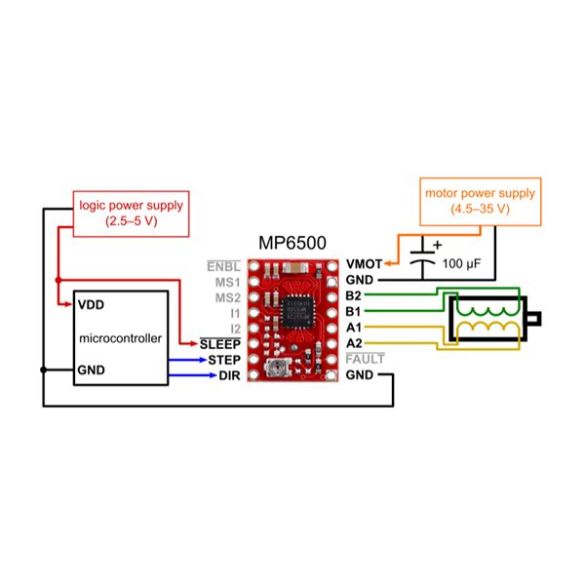

Carte de commande Pololu basée sur un MP6500 permettant de contrôler un moteur pas-à-pas bipolaire jusqu'à 1,5 A par phase (sans refroidisseur) à partir d'une sortie PWM (vitesse) et d'une sortie digitale (sens de rotation) d'un microcontrôleur type Arduino ou compatible.

Trois entrées permettent de sélectionner le mode de fonctionnement (pas complet, demi-pas, quart de pas ou 1/8 de pas).

Un potentiomètre permet de régler l'intensité de sortie (elle ne doit pas être supérieure à 70% de l'intensité nominale de votre moteur).

Une version de cette carte de commande avec l'intensité de sortie réglable via deux entrées digitales est aussi disponible, voir l'article 2968.

Remarques:
- ne pas débrancher/brancher de moteur lorsque le module est alimenté (destruction du module)

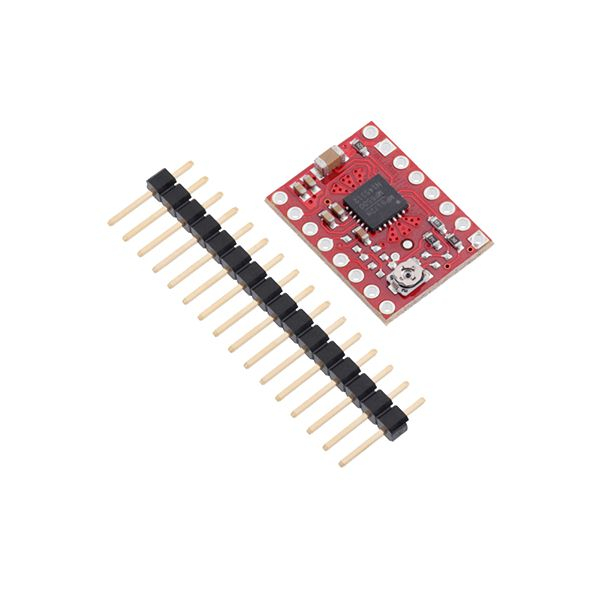

- le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation.
- un échauffement important du circuit intégré est possible et normal en fonctionnement.

Caractéristiques:

Alimentation:
- partie logique: 3,3 et 5 Vcc
- partie moteur: 4,5 à 35 Vcc
Sortie: 1,5 A par phase (2,5 A avec refroidisseur)
Protections contre:
- les surintensités
- les températures trop élevées
Dimensions: 20 x 16 x 3 mm
Poids: 1,4 g

Référence Pololu: 2966
