Description

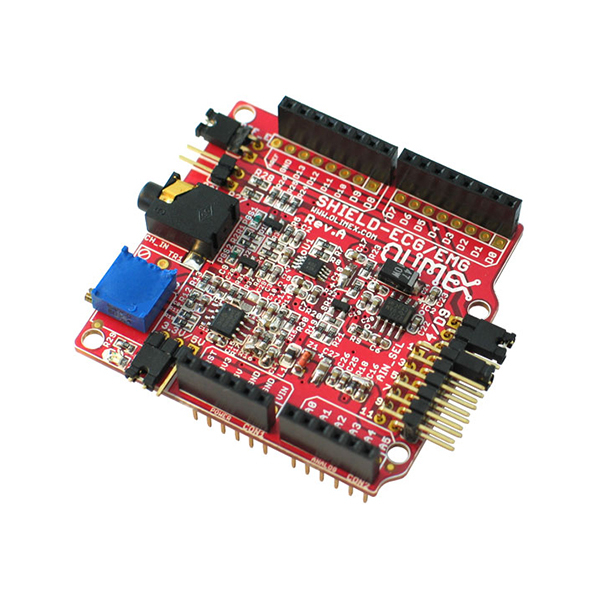

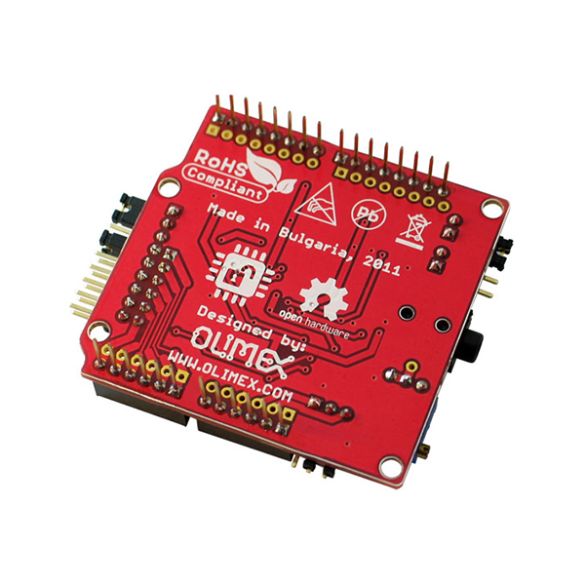

Le SHIELD-EKG-EMG est un shield open source conçu pour les cartes de développement compatibles Arduino. Il permet de mesurer et d'acquérir des signaux bioélectriques issus de l'activité cardiaque (ECG/EKG) ou musculaire (EMG).
Il intègre une chaîne d'amplification avec un gain total réglable, ainsi qu'un filtre du 3ᵉ ordre avec une fréquence de coupure de 40 Hz. Le signal amplifié est disponible sous forme analogique afin d'être numérisé par le convertisseur analogique-numérique de la carte hôte.
Le shield dispose également d'une entrée pour électrodes standard ou actives, d'un signal de calibration généré par les sorties numériques D4/D9 et d'un potentiomètre de réglage pour la calibration.
Sa conception empilable permet d'utiliser jusqu'à 6 shields pour obtenir jusqu'à 6 canaux de mesure. Il fonctionne avec des cartes Arduino en 3,3 V ou 5 V.
- 1 x Module SHIELD-EKG-EMG
- 4 x Pieds en caoutchouc
Référence Olimex : SHIELD-ECG-EMG
Le module SHIELD-EKG/EMG s'utilise avec une carte à microcontrôleur disposant d'entrées analogiques (10bit) compatibles avec le signal de sortie du module.
Olimex fournit un exemple pour la carte Olimexino-2560, voir.
Un programme permettant d'acquérir jusqu'à 6 canaux analogiques à une fréquence d'échantillonnage de 256 Hz, puis de transmettre les mesures via une liaison série, voir.
- Alimentation : 3,3 / 5 V
- Type : Shield d'acquisition ECG/EMG
- Signaux mesurés : ECG et EMG
- Nombre de canaux : jusqu'à 6
- Résolution d'acquisition : 10 bits
- Fréquence d'échantillonnage : 256 Hz
- Fréquence de coupure du filtre : 40 Hz
- Gain : réglable, jusqu'à environ 1000
- Signal de calibration : sortie numérique D9
