Driver de moteur pas-à-pas 3133

interface USB, série, I2C, analogique, RC

Code : 35659

Imprimer l’article

Carte de commande Tic T834 de Pololu basée sur un circuit DRV8834 permettant le contrôle d'un moteur pas-à-pas bipolaire.

Carte de commande multi-interfaces Tic T834 de Pololu basée sur un circuit DRV8834 permettant le contrôle d'un moteur pas-à-pas bipolaire. Ce driver peut être commandé via plusieurs interfaces telles que USB, I2C, série TTL, signal RC, analogique, etc et nécessite l'utilisation d'un logiciel disponible en téléchargement pour la configuration. Cette carte dispose de plusieurs modes de fonctionnement "microsteps": pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas ou 1/32 de pas. La vitesse maximale peut être de 50 000 pas/seconde et la vitesse minimale jusqu'à 1 pas toutes les 200 secondes. Un guide d'utilisation complet est disponible (uniquement en anglais) dans l'onglet ''fiche technique''. Remarques: - un échauffement assez important est normal en fonctionnement spécialement pour des courants importants. - le driver est livré avec trois borniers et des connecteurs au pas de 2,54 mm à souder soi-même en fonction de l'utilisation. Ce module peut être commandé via plusieurs interfaces: - Via une fiche micro-USB (cordon non inclus), pour une connexion directe à un ordinateur. - Série TTL en 5 Vcc pour une utilisation avec un microcontrôleur - I2C pour une utilisation avec un microcontrôleur - Signal RC (radio-commande) - Signal analogique pour une utilisation avec un potentiomètre - Entrée pour encodeur à quadrature à utiliser avec un encodeur rotatif - Entrées digitales STEP/DIR Alimentation: - partie moteur: 2,5 à 10,8 Vcc - partie logique: aucune, régulateur 5 Vcc intégré Sortie: 1,5 A par phase Vitesse maxi: 50000 pas par seconde (suivant le moteur) Compatibilité: Windows, MacOS, Linux (x86 et Raspberry Pi) Dimensions: 38 x 27 x 11 mm Poids: 5,1 g Référence Pololu: 3133

> Lire la suite

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

Par carte bancaire : CB, VISA et Mastercard
Par Paypal
Par chèque bancaire français libellé en Euro
Par virement bancaire
Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Description

Carte de commande multi-interfaces Tic T834 de Pololu basée sur un circuit DRV8834 permettant le contrôle d'un moteur pas-à-pas bipolaire. Ce driver peut être commandé via plusieurs interfaces telles que USB, I2C, série TTL, signal RC, analogique, etc et nécessite l'utilisation d'un logiciel disponible en téléchargement pour la configuration.

Cette carte dispose de plusieurs modes de fonctionnement "microsteps": pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas ou 1/32 de pas. La vitesse maximale peut être de 50 000 pas/seconde et la vitesse minimale jusqu'à 1 pas toutes les 200 secondes. Un guide d'utilisation complet est disponible (uniquement en anglais) dans l'onglet ''fiche technique''.

Remarques:
- un échauffement assez important est normal en fonctionnement spécialement pour des courants importants.

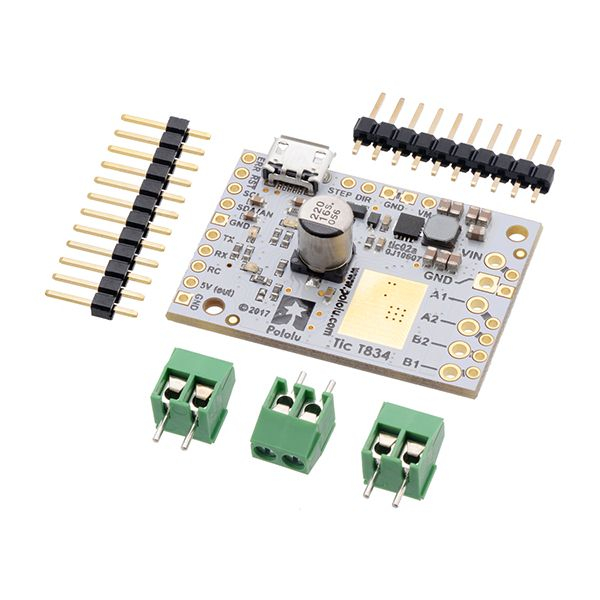

- le driver est livré avec trois borniers et des connecteurs au pas de 2,54 mm à souder soi-même en fonction de l'utilisation.

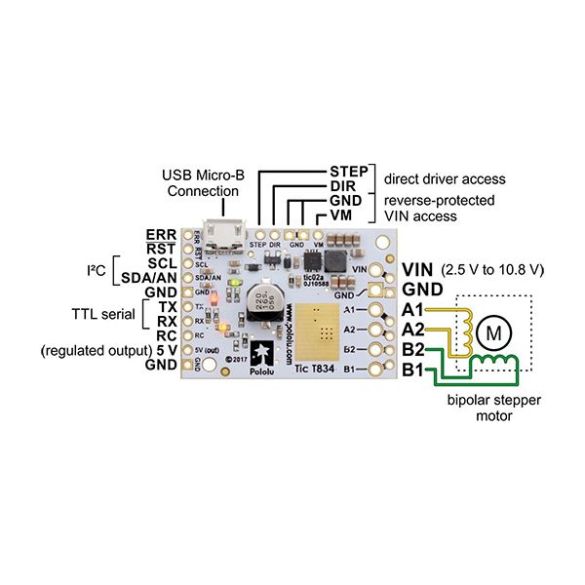

Ce module peut être commandé via plusieurs interfaces:
- Via une fiche micro-USB (cordon non inclus), pour une connexion directe à un ordinateur.
- Série TTL en 5 Vcc pour une utilisation avec un microcontrôleur
- I2C pour une utilisation avec un microcontrôleur
- Signal RC (radio-commande)
- Signal analogique pour une utilisation avec un potentiomètre
- Entrée pour encodeur à quadrature à utiliser avec un encodeur rotatif
- Entrées digitales STEP/DIR

Alimentation:
- partie moteur: 2,5 à 10,8 Vcc
- partie logique: aucune, régulateur 5 Vcc intégré
Sortie: 1,5 A par phase
Vitesse maxi: 50000 pas par seconde (suivant le moteur)
Compatibilité: Windows, MacOS, Linux (x86 et Raspberry Pi)
Dimensions: 38 x 27 x 11 mm
Poids: 5,1 g
Référence Pololu: 3133
