Capteur de distance ToF SEN0337
Produit retiré de notre gamme
Cette page reste accessible pour accéder aux informations techniques
Description

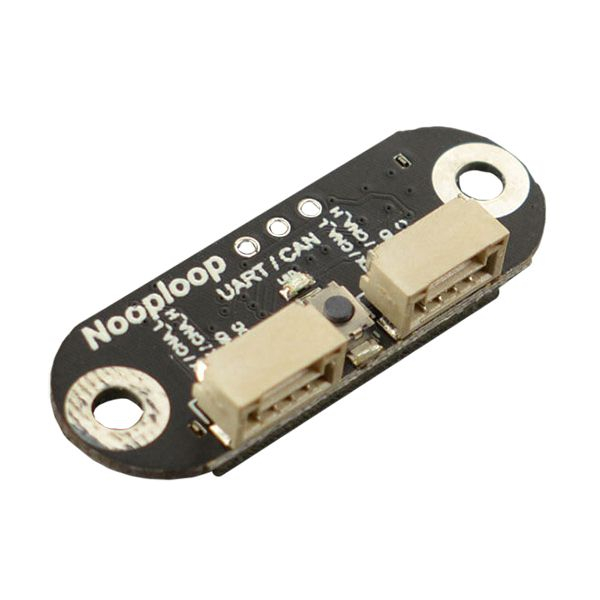

Module basé sur un capteur ToF prévu pour déterminer la distance d'un objet sur une plage de 1,2 cm à 5 m. Ce capteur communique via une interface UART avec un microcontrôleur compatible Arduino®.
Les deux connecteurs 4 broches autorisent une mise en cascade de plusieurs capteurs: jusqu'à 8 capteurs en UART.
La mesure de distance est basée sur la méthode Time-of-Flight ce qui permet de mesurer rapidement et précisément les distances grâce à des impulsions infrarouges.

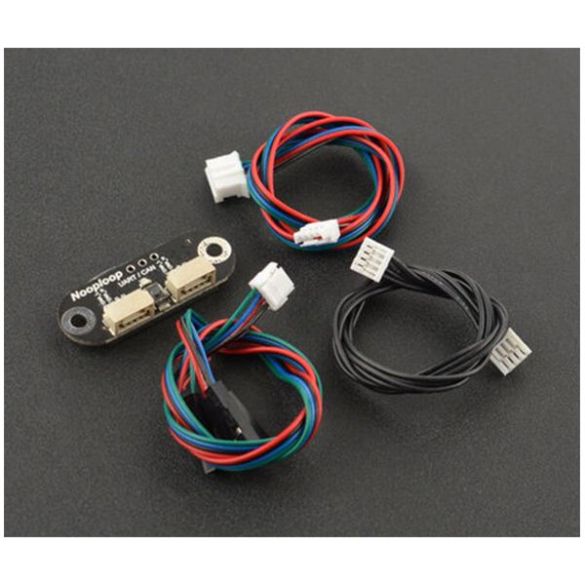

Contenu:
- 1 x capteur de distance ToF.
- 1 x cordon de connexion vers connecteur femelle.
- 1 x cordon de connexion vers connecteur JST.
- 1 x cordon de connexion de mise en cascade.
Remarques:
- Les connecteurs de ce module sont également compatibles avec le bus de données CAN. DFRobot ne propose pas d'exemple d'utilisation avec ce protocole.
- En utilisation avec le bus CAN, 7 capteurs peuvent être raccordés en cascade, contre 8 en UART.
- Attention, le brochage n'est pas compatible avec le système Gravity de DFRobot.
Caractéristiques:
- Alimentation: 3,7 à 5,2 Vcc
- Consommation: 290 mW (UART actif)
- Interfaces: UART et CAN
- Mise en cascade possible:
- 8 x UART à 3,3 VCC (961600 bps) ou
- 7 x CAN - Plages de mesure:
- plage courte: 0,012 à 2,16 m
- plage moyenne: 0,012 à 3,6 m
- longue plage: 0,01 à 5 m - Précision:
- plage courte: ±1,0 cm
- plage moyenne: ±1,0 cm
- longue plage: ±1,5 cm - Longueur d'onde: 940 nm
- Champ de vision: 15 à 27° (ajustable)
- Dimensions: 35,6 x 12 x 8 mm
- Poids: 2,7 g
Référence DFRobot: SEN0337
