Produit retiré de notre gamme
Cette page reste accessible pour accéder aux informations techniques
Description
Présentation et fonctionnalités :

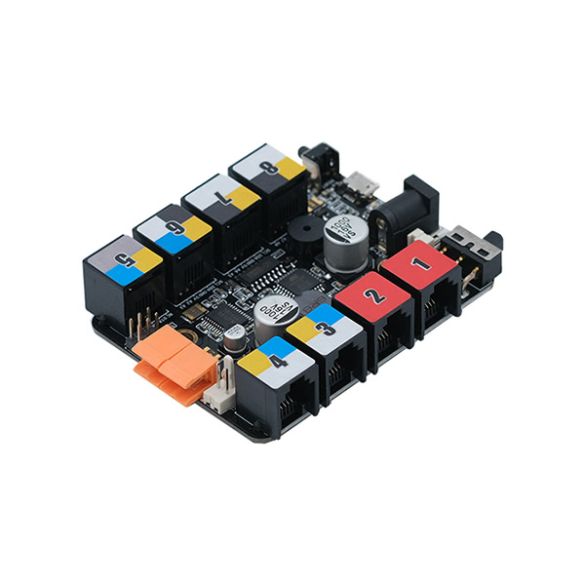

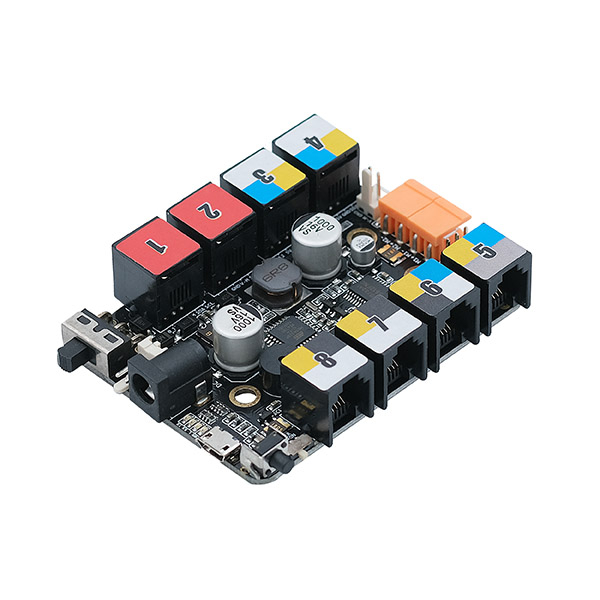

Carte programmable Me Orion de Makeblock basée sur un ATmega328P combiné à un driver pour 2 moteurs CC et plusieurs interfaces.
Cette carte est idéale pour la réalisation de projets robotiques.
Programmation et communication :
Le microcontrôleur ATmega328P peut être programmé avec l'IDE Arduino ou via les applications mBlock.
Connectique :
Les capteurs et modules Makeblock peuvent être connectés aux 8 ports RJ25 disponibles (I2C, UART, E/S digitales et analogiques).
Les moteurs se connectent sur des borniers amovibles non inclus.
Caractéristiques :
- Alimentation :
- 7 à 12 Vcc sur connecteur d'alim. 5,5 x 2,1 mm
- 5 Vcc via port micro-USB - Consommation : 3 A maxi
- Microcontrôleur : ATmega328P à 16 MHz
- Mémoire Flash : 32 kB
- Mémoire SRAM : 2,5 kB
- Mémoire EEPROM : 1 kB
- Driver : TB6612
- Sorties moteurs : 2 x 5 Vcc/2 A sur deux canaux

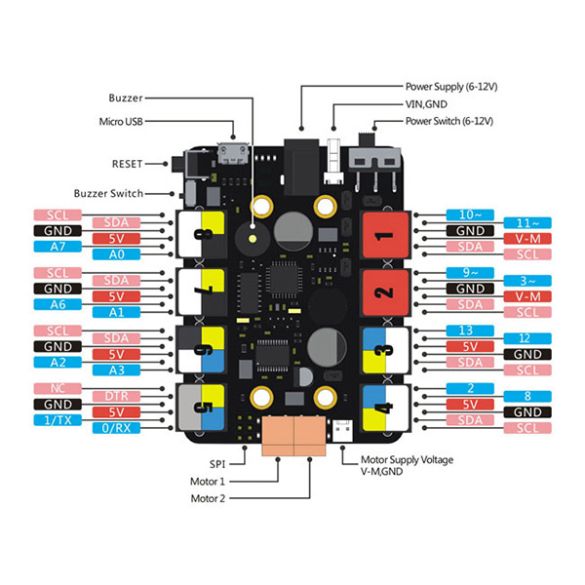

- 8 connecteurs RJ25 partagés :
- 2 interfaces pour moteurs CC, moteurs pas-à-pas ou encodeurs
- 6 interfaces digitales
- 4 interfaces digitales doubles
- 1 interface série
- 2 interfaces analogiques
- 5 interfaces I2C - Port micro-USB de programmation
- Protection contre les surintensités et surtensions
- Inverseur marche-arrêt
- Bouton reset
- Buzzer
- Dimensions : 80 x 60 x 18 mm
Référence Makeblock : Me Orion 10021
Livrable jusqu'à épuisement du stock.
