Module d'extension 8 GPIO I2C ADA5545
Produit retiré de notre gamme
Cette page reste accessible pour accéder aux informations techniques
Description
Présentation et fonctionnalités:

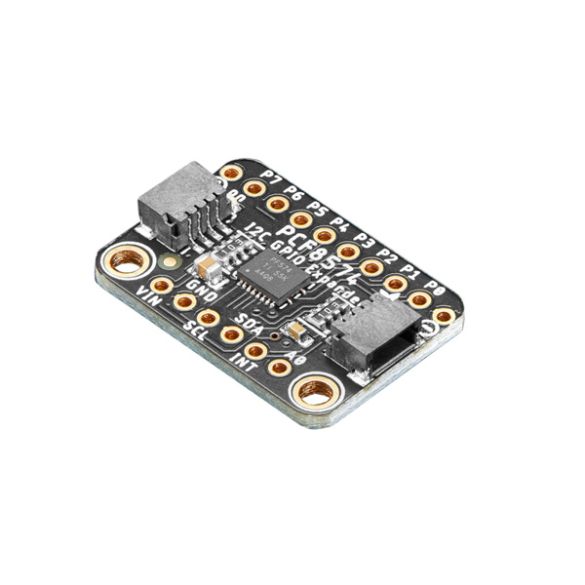

Module d'extension GPIO ajoutant 8 E/S digitales contrôlables en I2C à votre microcontrôleur.
Ces E/S permettent de lire l'état d'un bouton-poussoir ou encore de contrôler une LED. Chaque broche peut se comporter comme une entrée avec résistance de pull-up ou comme une simple sortie digitale.
Programmation et communication:
Un guide d'utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Python et CircuitPython est disponible.
Une librairie avec exemples Arduino est disponible sur le dépôt Github d'Adafruit.
Connectique:
Ce capteur communique en I2C via son connecteur compatible avec les cartes et shields Stemma QT et Qwiic (cordon à prévoir).
Le bus I2C est également accessible sur des pastilles femelles à souder (connecteur à souder inclus).
Contenu:
- 1 x module d'extension GPIO I2C
- 1 x connecteur 16 cts mâles à souder
Remarque:
Les E/S de ce module sont plus lentes que les E/S des microcontrôleurs.
Caractéristiques:
- Alimentation: 3,3 à 5 Vcc
- Interface I2C:
- sur connecteur compatible Stemma QT et Qwiic
- sur pastilles au pas de 2,54 mm - Adresses I2C: 0x20 (modifiable via pontets à souder)
- Sortie 3,3 Vcc/100 mA maxi sur broche 3V
- Broche d'interruption
- LED d'alimentation
- Dimensions: 25,4 x 17,8 x 4,6 mm
- Poids: 1,7 g
Référence Adafruit: 5545
