Arroseur automatique et connecté

Projet basé sur une carte XIAO ESP32C3 et sur l'écosystème Grove de Seeed Studio prévu pour réaliser un arroseur de plante automatique et connecté.

Les cartes XIAO de Seeed Studio sont des microcontrôleurs compacts et performants, conçus pour les projets embarqués, l’IoT et les applications nécessitant une faible consommation d’énergie.
Elles se distinguent par leur format réduit et leur compatibilité avec Arduino, CircuitPython et MicroPython, en fonction du modèle (site officiel : seeedstudio.com).

Objectifs du projet :

• Mesure de l’humidité dans la terre.
• Activation d’une pompe à eau pilotée par un relais.
• Surveiller le niveau d’eau du réservoir et faire varier la couleur d’une LED RGB en fonction de ce niveau.
• Affichage de l’état du relais, du niveau d’eau et du taux d’humidité en temps réel sur un afficheur OLED.
• Affichage de ces mêmes informations sur une page Web locale.

Cet article est un complément à la vidéo publiée sur notre chaine YouTube.

Ce projet est également décomposé en plusieurs programmes permettant de tester et d'utiliser les modules et capteurs au fur et à mesure de l'avancée.


Sommaire

- Partie 1 - Matériel nécessaire et recommandation.
- Partie 2 - Installation de l'IDE Arduino et des 2 librairies requises.
- Partie 3 - Câblage et exemple de programme pour le capteur d'humidité dans le sol et du relais.
- Partie 4 - Câblage et exemple de programme pour le capteur d'humidité et du relais avec des seuils définis.
- Partie 5 - Ajout d'un capteur de niveau pour le réservoir d'eau.
- Partie 6 - Ajout d'un afficheur OLED.
- Partie 7 - Ajout d'une LED RGB indiquant le niveau d'eau du réservoir.
- Partie 8 - Configuration d'une page Web pour accéder aux informations du projet via une IP locale.

1. Préparation de l'IDE Arduino :

De base, l'IDE Arduino ne comporte pas les cartes et les extensions nécessaires pour programmes des microcontrôleurs ESP32.

Cette programmation requiert l'installation d'un package additionnel directement via l'IDE Arduino.

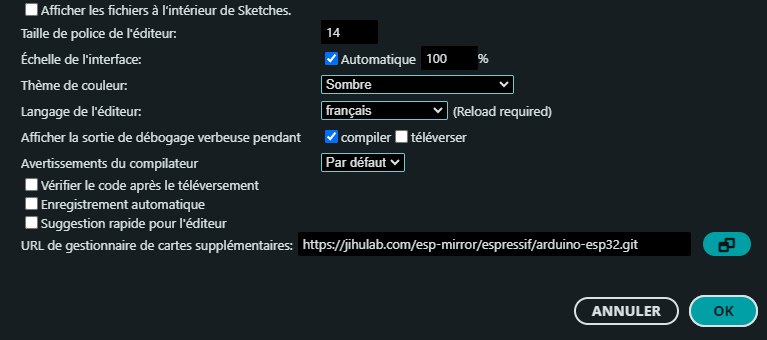

Rendez-vous dans les préférences de l'IDE (fichier -> préférences) puis cliquez sur URL de gestionnaire de cartes :

Copiez et collez le lien : https://jihulab.com/esp-mirror/espressif/arduino-esp32.git

Validez avec OK puis fermez les préférences.

2. Installation du package ESP32 :

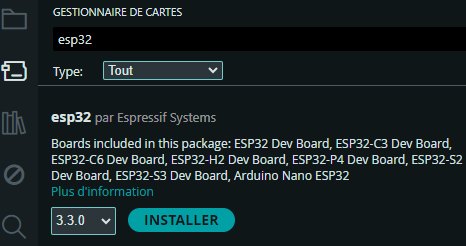

Dans l'onglet latéral gestionnaire de cartes, recherchez ESP32 et installez le package de cartes ESP32 par Expressif Systems.

Une fois l'installation terminée, vous pouvez connecter la carte XIAO à votre ordinateur via un cordon USB Type-C.

3. Sélection de la carte et du port série virtuel (COM) :

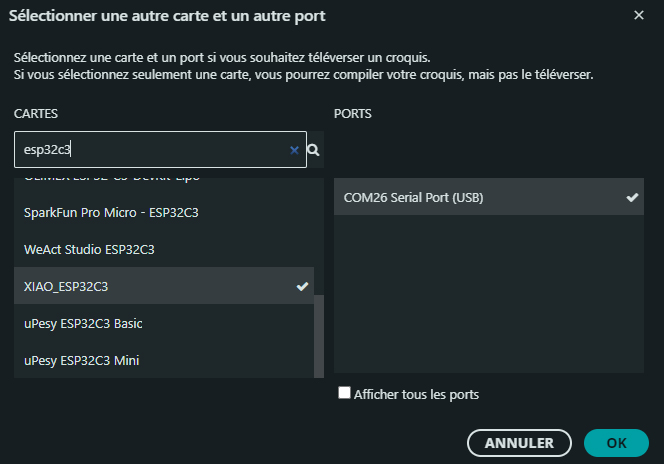

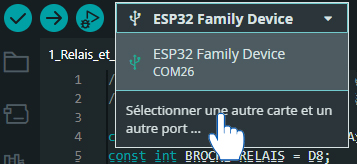

La carte connectée, ouvrez le menu déroulant de sélection de carte :

Recherchez ESP32C3 puis sélectionnez XIAO_ESP32C3.

Sélectionnez également le port COM où est connectée virtuellement la carte.

Remarque : Il se peut que vous deviez sélectionner la carte et le port à chaque fois que vous ouvrez un programme.

4. Téléchargement du pack de programmes Arduino :

Ce tutoriel détaille l'utilisation de chaque capteur ou d'une fonction avec un exemple de programme.

Chaque programme ajoute une fonction au projet :
- Programme 1 : Déclenchement d'un relais grâce à un capteur d'humidité
- Programme 2 : ajout de seuils afin de palier au déclenchement intempestif du relais
- Programme 3 : ajout d'un capteur pour mesurer le niveau d'eau dans le réservoir d'eau
- Programme 4 : ajout d'un afficheur OLED indiquant plusieurs informations (état du relais, etc)
- Programme 5 : ajout d'une LED RGB affichant une couleur en fonction du niveau d'eau
- Programme 6 : création d'un serveur web local affichant les informations du projet

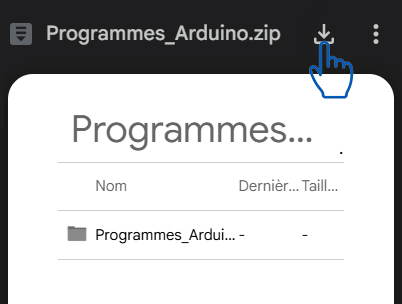

Un fichier .ZIP avec les 6 exemples de programmes est à télécharger à cette adresse : Google Drive.

Ou chaque programme est téléchargeable individuellement en suivant ce lien.

La combinaison du capteur d'humidité dans le sol et du relais permet une réalisation basique d'un système d'arrosage automatique.

Au préalable, débranchez la carte XIAO du PC si celle-ci l'était pour les tests précédents.

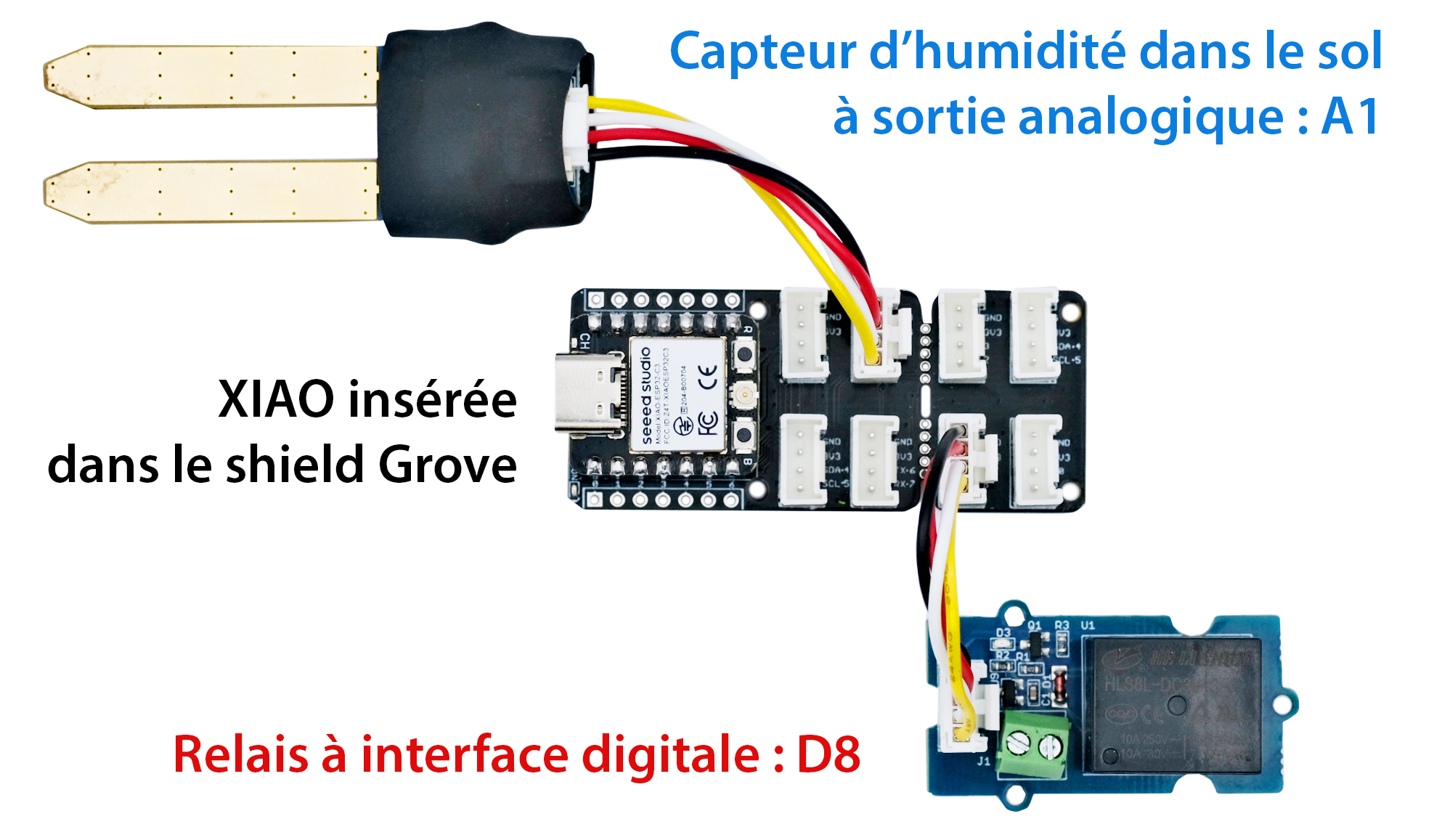

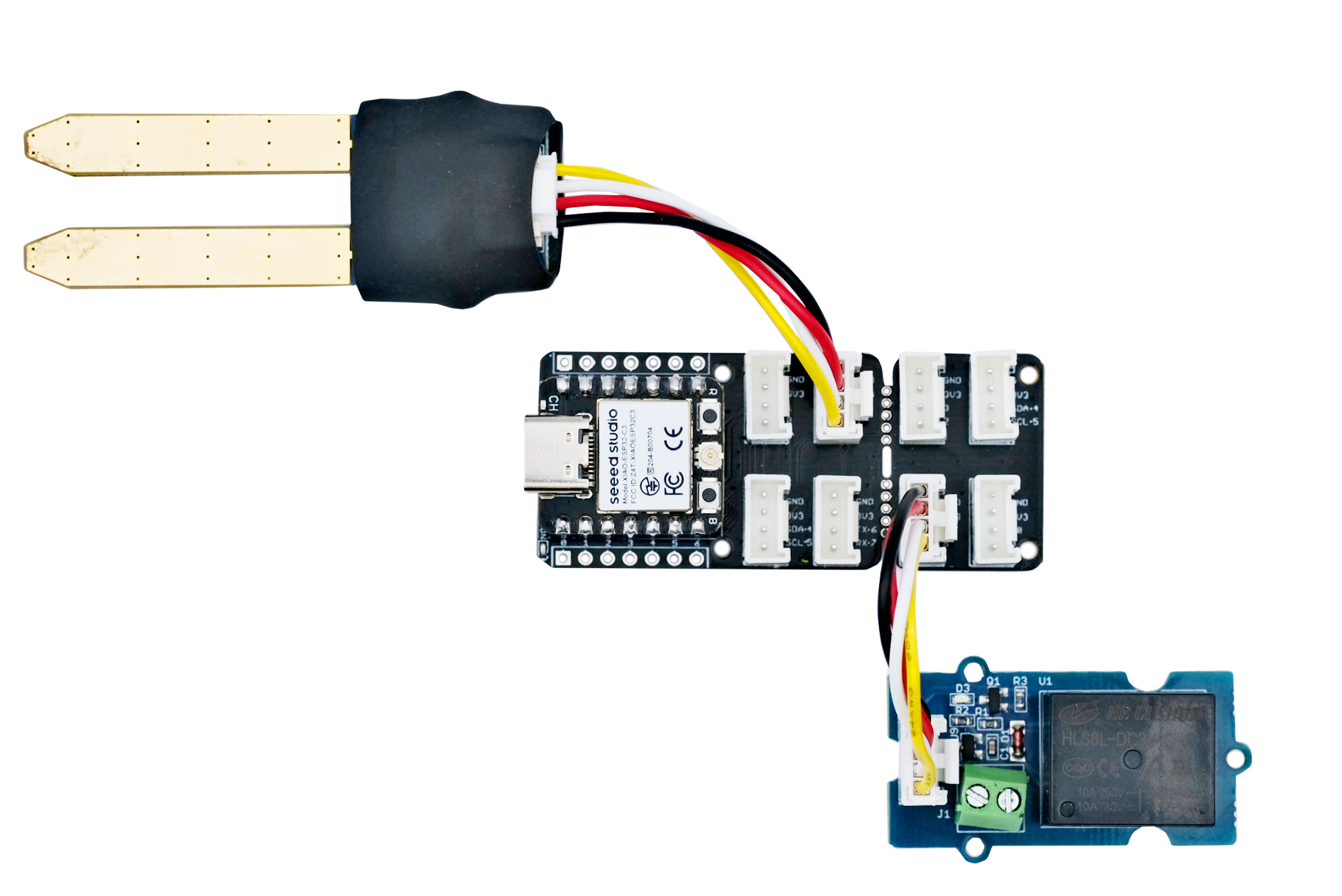

Insérez la carte XIAO dans le shield Grove et assurez-vous que l'inverseur est sur position ON.

Connectez le module relais à la broche D8 du shield XIAO ainsi que le capteur d'humidité à la broche A1. La connexion s'effectue grâce aux cordons Grove 4 contacts livrés avec les modules.

Ouvrez le premier programme dans l'IDE Arduino.

Le relais commute lorsque la valeur analogique mesurée par le capteur d'humidité passe sous un seuil réglé (2000 dans l'exemple de programme). La carte XIAO permet une lecture analogique de 0 à 3,3 Vcc grâce à un convertisseur analogique vers digital (ADC) donnant une lecture de 0 à 4095.

Le moniteur série de l'IDE Arduino, renvoi la valeur analogique mesurée comprise entre 0 et 4095.

Lien vers le programme.

Pour cette étape, le câblage reste identique au précédant, la seule modification est faite au niveau du programme.

Dans ce projet d'arrosage automatique, les seuils définis dans le code servent à décider quand déclencher ou arrêter la pompe selon l’humidité mesurée dans le sol :

• Le capteur d’humidité donne une valeur analogique.
• Un seuil bas est défini (exemple : 20 %) : si l’humidité descend en sous ce seuil, la pompe s'active pour arroser.
• Un seuil haut est défini (exemple : 60 %) : quand l’humidité remonte au-dessus de ce seuil, la pompe s’arrête.

Ces 2 seuils forment une hystérésis et évitent que la pompe ne s’active ou ne s'arrête de manière intempestive lorsque la valeur mesurée oscille autour d'un seul seuil.

Les deux seuils sont définis selon la plage analogique acceptable pour la XIAO : de 0 à 4095.
Lors de nos tests, nous avons constaté un fonctionnement optimal à un seuil bas de 800 et un seuil haut de 1100.

Lien vers le programme.

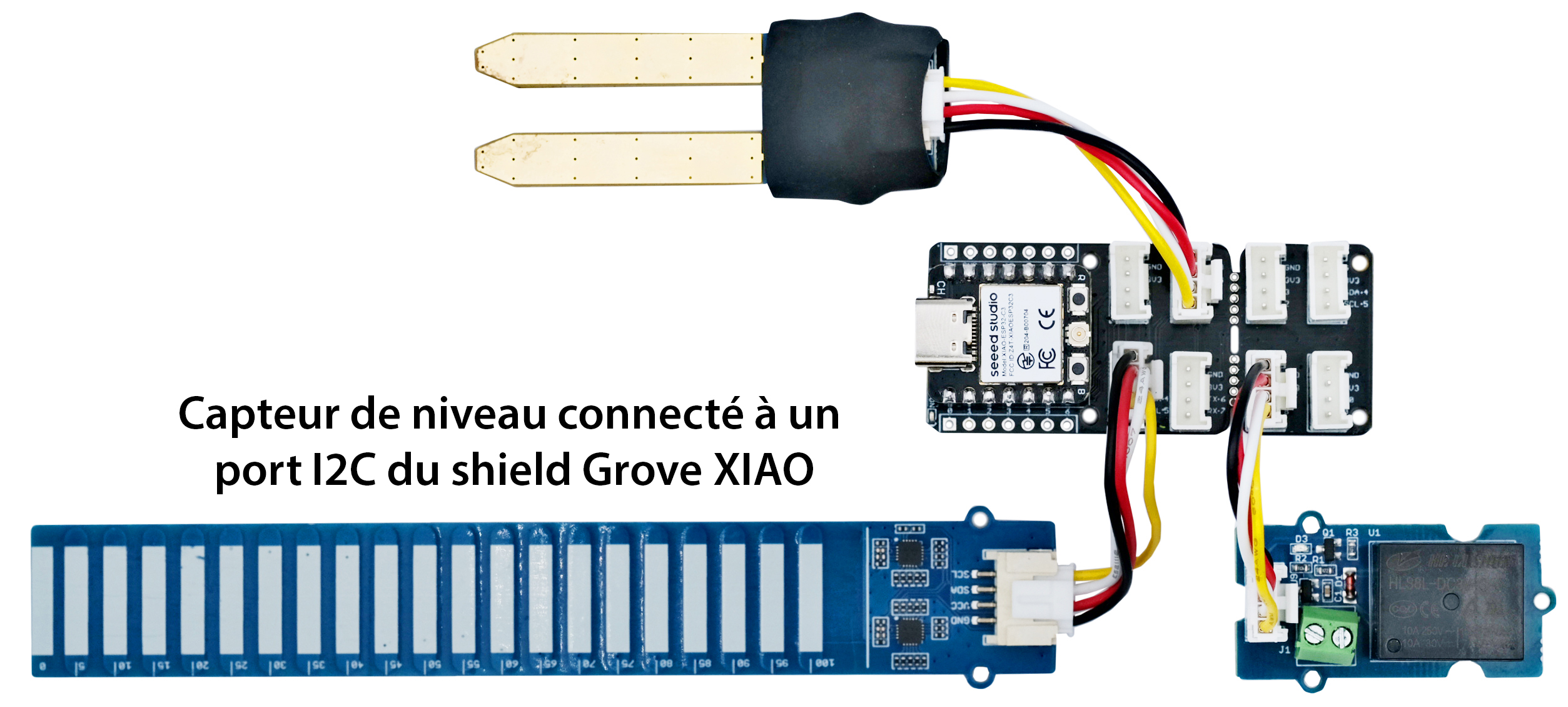

Nous ajoutons ensuite un capteur de niveau d’eau Grove à connecter sur le bus I2C. Le shield XIAO en comporte 2, vous pouvez utiliser celui qui vous convient.

L'ajout de ce capteur permet de connaître la quantité d’eau restante dans le réservoir et de bloquer la pompe en cas de niveau d'eau trop bas (10 % dans le code proposé).

Ce capteur comporte 20 électrodes de détection de niveau. Ces 20 électrodes sont reparties sur deux parties : une partie haute et une partie basse, disposant chacune de leur propre adresse I2C.

Chaque boucle du programme lit les 20 valeurs des 20 électrodes (0 à 255). Les électrodes ayant un seuil dépassant 100 sont considérées comme plongées sous l'eau.

Le capteur connecté, le programme téléversé, lancez le moniteur série afin d'avoir une estimation du niveau restant dans votre réservoir.

Lien vers le programme.

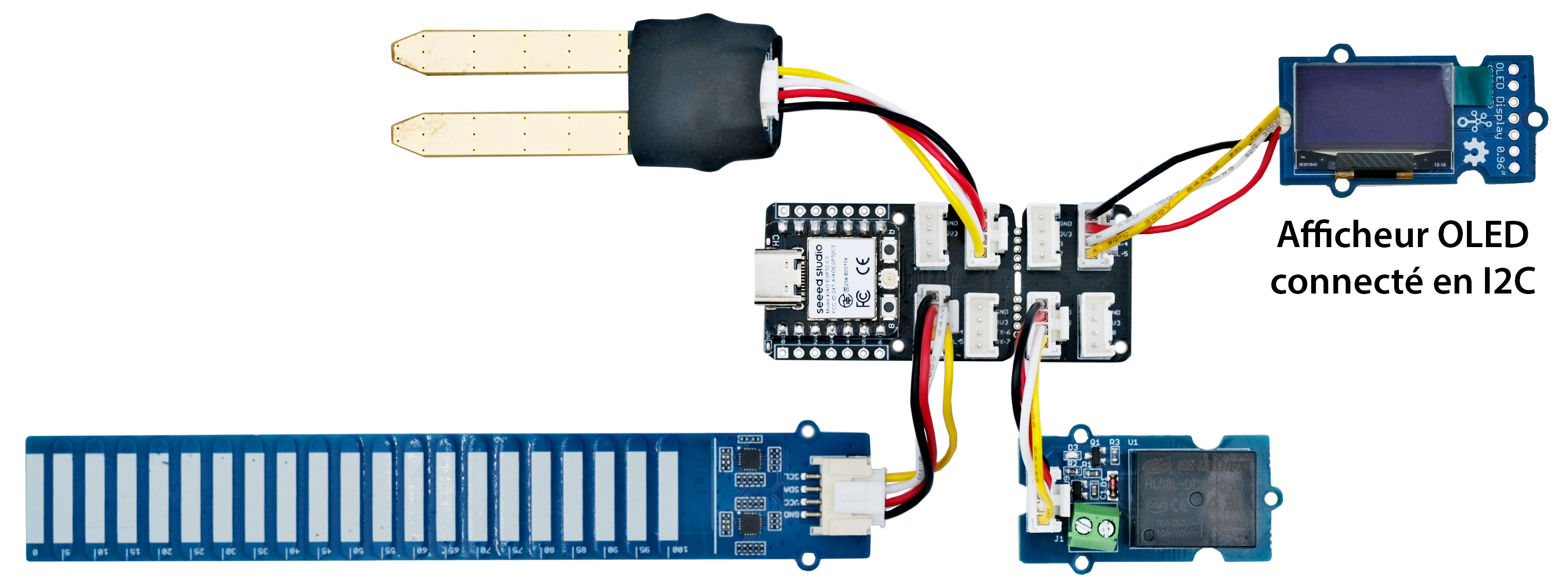

L'ajout d'un petit écran OLED permet d'obtenir les informations renvoyées par la carte XIAO sans PC, sans moniteur série. En un coup d'œil, il est possible d'obtenir l'humidité dans le sol (analogique), le niveau du réservoir et l'état du relais (et de la pompe).

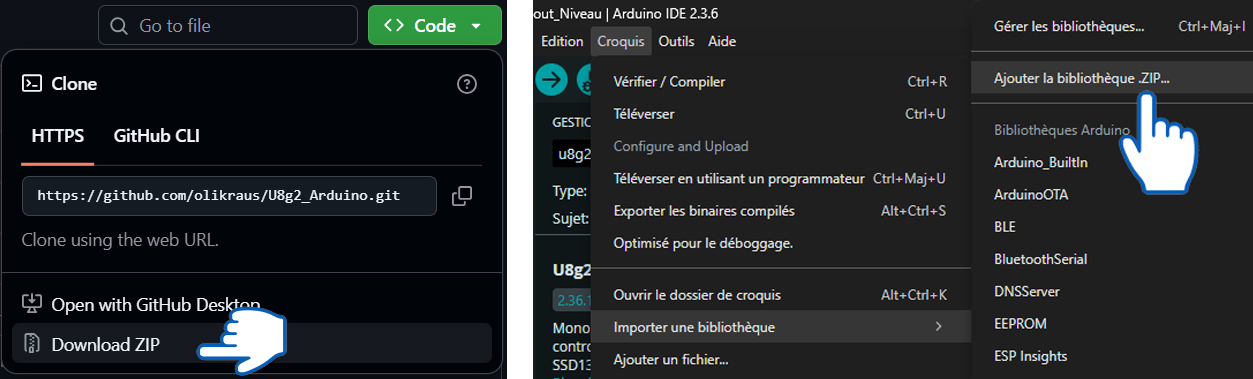

Cet afficheur est connecté au bus I2C, comme le capteur de niveau, de la carte XIAO. Il utilise la librairie U8g2 à télécharger depuis ce dépôt Github.



Une fois le fichier ZIP téléchargé, ajoutez-le à l'IDE via croquis → importer une librairie.

Lien vers le programme.

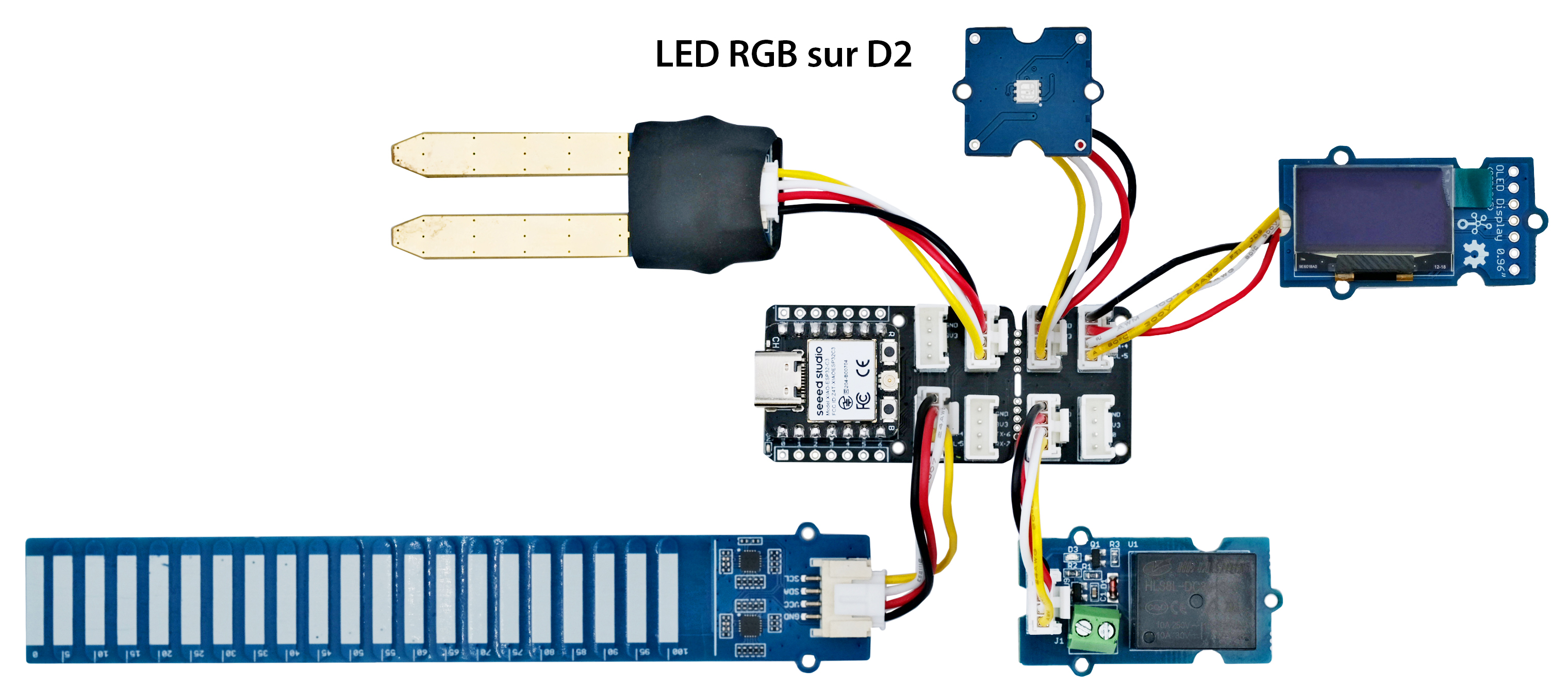

Ce dernier module Grove vous permet d'avoir un retour visuel rapide de l'état du réservoir. Cette LED RGB NeoPixel change de couleur en fonction du niveau du réservoir, de rouge (vide) à vert (plein).

Cette LED communique via une liaison digitale avec la carte XIAO.

Ce module Grove requiert l'installation de la librairie NeoPixel disponible sur le dépôt Github d'Adafruit.

Une fois le fichier ZIP téléchargé, ajoutez-le à l'IDE via croquis → importer une librairie.

Lien vers le programme.

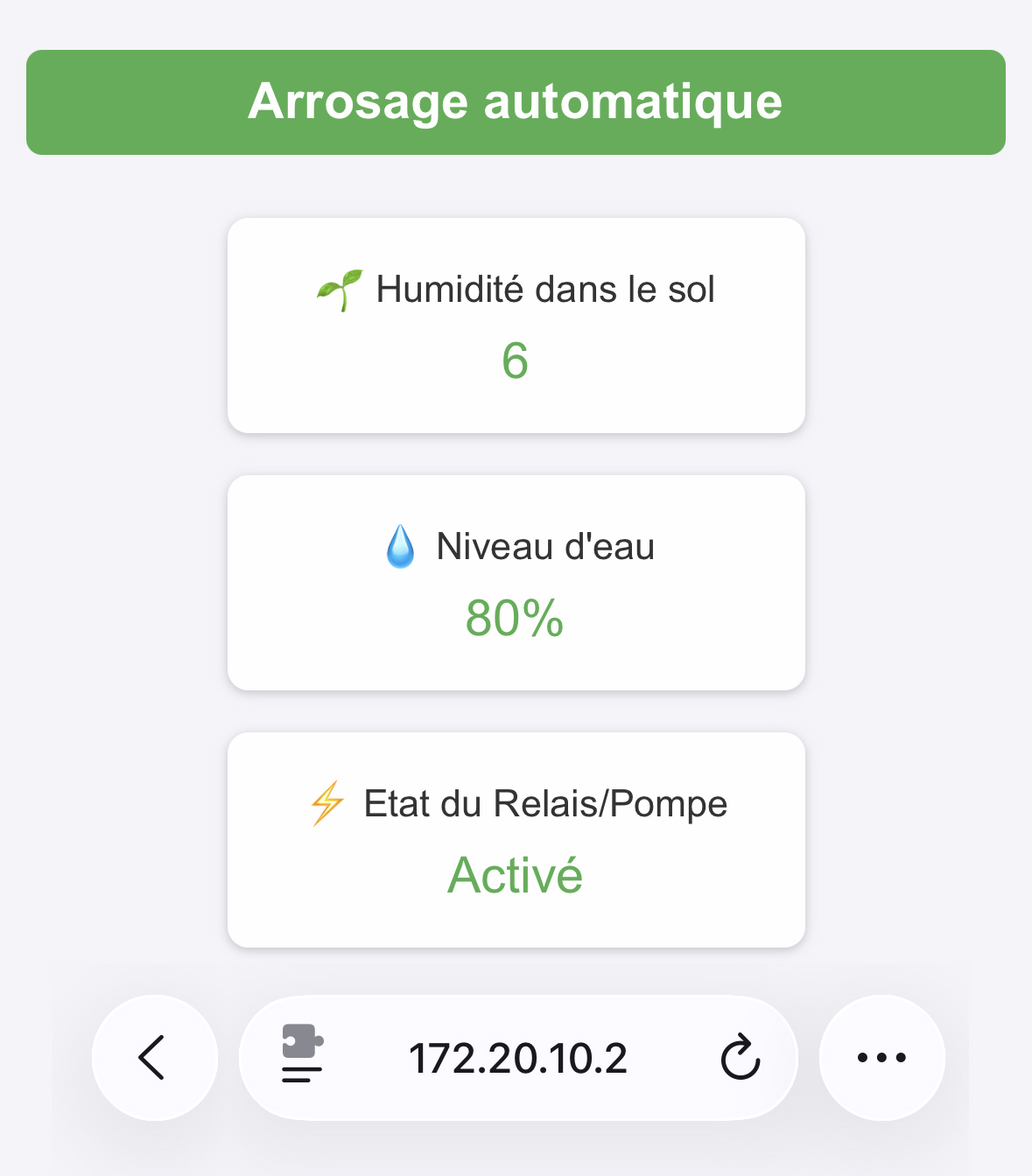

L’ESP32 intègre une interface Wi-Fi qui lui permet d’héberger une page web locale directement stockée dans le microcontrôleur (fichier HTML dans le programme Arduino).

Cette partie en HTML est entièrement personnalisable directement via l'IDE Arduino.

Depuis un smartphone, une tablette ou un PC connecté au même réseau local, vous accédez au tableau de bord et pouvez consulter l’état du système en temps réel.

• Humidité
• Niveau d'eau du réservoir
• Etat du relais et de la pompe

Remarque : l'afficheur OLED indique maintenant l'adresse IP de l'ESP32 afin de s'y connecter facilement.

Lien vers le programme.

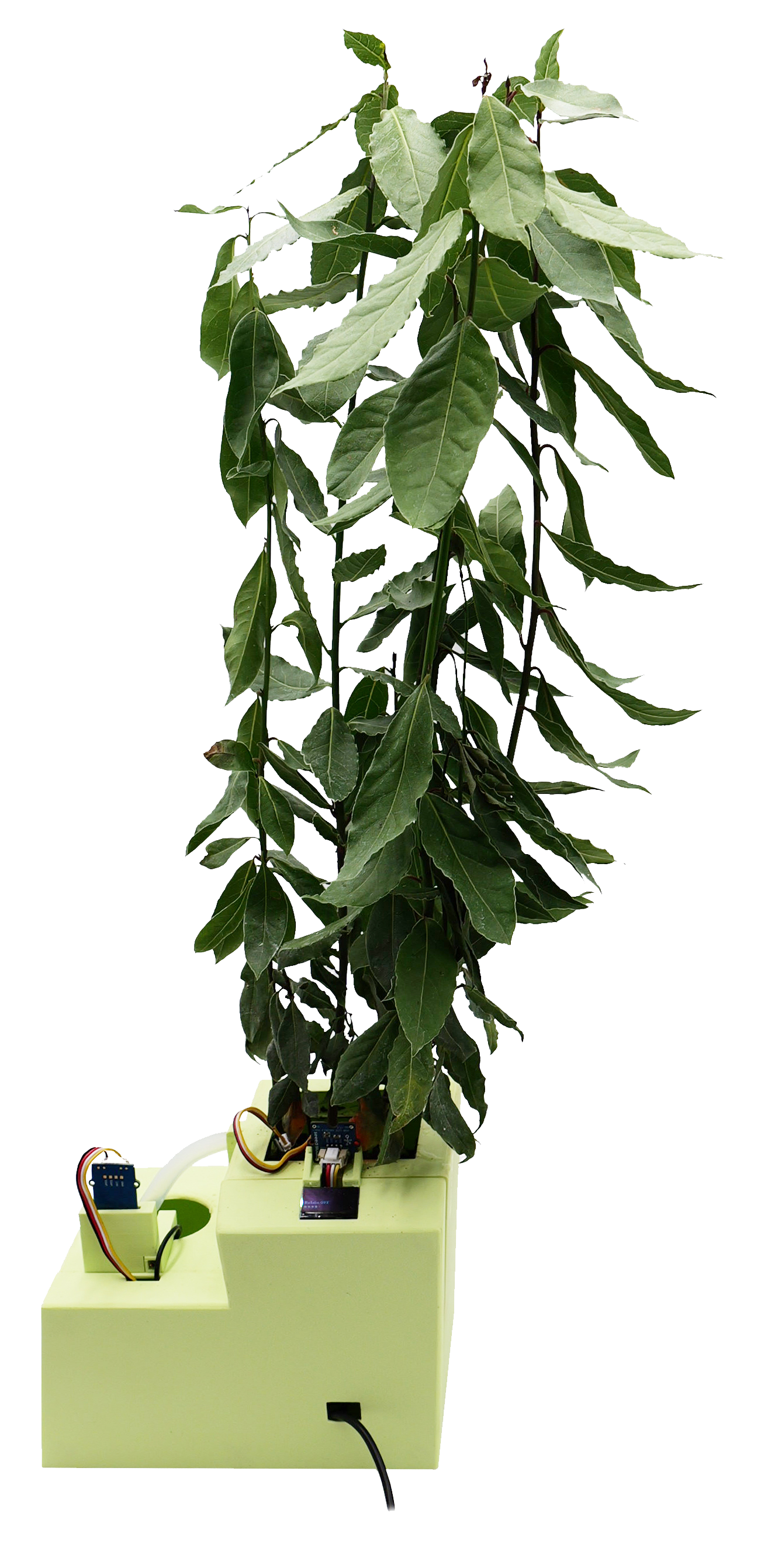

Basé sur la carte XIAO ESP32C3 et l’écosystème Grove, cet arroseur automatique montre comment réaliser un petit projet domotique connecté, complet et modulaire. Grâce à la mesure de l’humidité du sol, au pilotage d’une pompe via un relais, à la surveillance du niveau d’eau, ainsi qu’à l’affichage visuel (OLED et LED RGB) et à une interface Web locale, l’ensemble offre :

• Une gestion autonome et intelligente de l’arrosage
• et un retour d’information en temps réel pour l’utilisateur.

La modularité du montage, avec la possibilité d’ajouter ou de retirer simplement des fonctions, en fait un système évolutif, adapté aussi bien aux débutants qu’aux passionnés d’IoT. Il illustre l’intérêt de combiner capteurs, actionneurs et connectivité pour créer des objets utiles et interactifs.

En complément, on peut imaginer y intégrer des fonctionnalités supplémentaires, comme un système de notifications (par exemple un message envoyé sur smartphone ou par e-mail lorsque le réservoir est vide ou que l’humidité est insuffisante), afin de rendre l’arroseur encore plus pratique et connecté.
