Fabriquez votre tracker solaire
Liste des composants
- 2 servomoteurs standards - code : 35064
- 1 x carte compatible Arduino - code : 35220
- 1 x protoshield de raccordement - code : 35221
- 4 x LDR (capteur de lumière) - code : 03131
- 10 résistances 10 kohms - code : 04048
- 1 connecteur pour servomoteur - code :08000
Socle à imprimer en 3D : lien des ressources

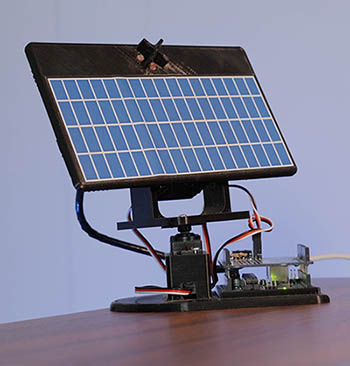

1 - Présentation du tracker solaire
Le but de ce projet est de suivre le mouvement du soleil afin d’obtenir le meilleur rendement pour votre panneau solaire. Il s’agit d’une maquette à but didactique.
Nous utiliserons des capteurs LDR pour mesurer l’intensité lumineuse en haut, en bas, à gauche et à droite, ainsi que deux servomoteurs standards pour déplacer le panneau solaire.

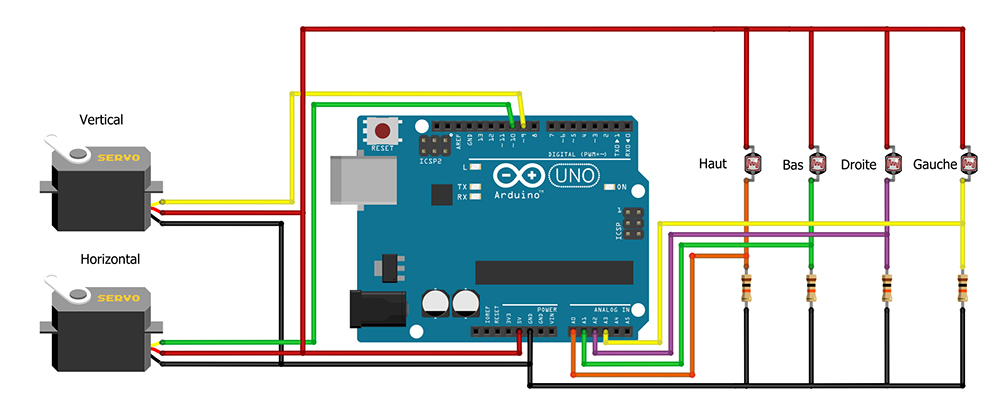

2 - Montage et schéma
Après avoir imprimé les trois parties et monté les deux servomoteurs (lien des fichiers STL), vous devez effectuer le raccordement des capteurs LDR et des servomoteurs en suivant le schéma.
Chaque capteur LDR est associé à une résistance de 10 kΩ et est raccordé à une entrée analogique de la carte Arduino (A0, A1, A2 et A4).
Les servomoteurs sont raccordés aux sorties D9 et D10.

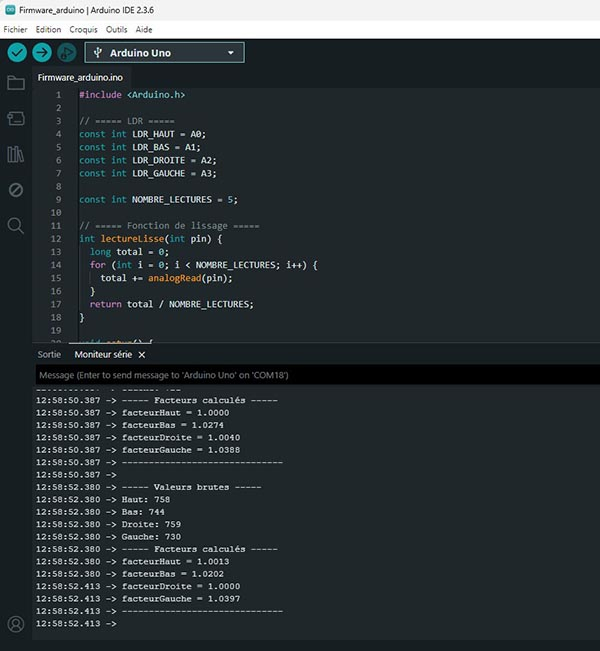

3 - Calibration des capteurs
La carte Arduino se programme via l’IDE Arduino. Vous pouvez télécharger le logiciel à l’adresse suivante : https://www.arduino.cc/en/software/
Vous devez téléverser le programme « calibration » dans la carte Arduino, puis ouvrir le moniteur série afin de récupérer les valeurs de chaque capteur LDR en plaçant votre source lumineuse bien au milieu.
Notez ces valeurs pour les indiquer à l’étape suivante.
4 - Programme complet
Vous devez téléverser le programme « trackersolaire » après avoir modifié les valeurs de calibration que vous avez notées à l’étape précédente.
Une fois le téléversement effectué, le tracker devrait suivre votre source de lumièreen haut, en bas, à gauche et à droite.
Vous pouvez modifier le programme en fonction de vos besoins (temps de réaction, par exemple).
