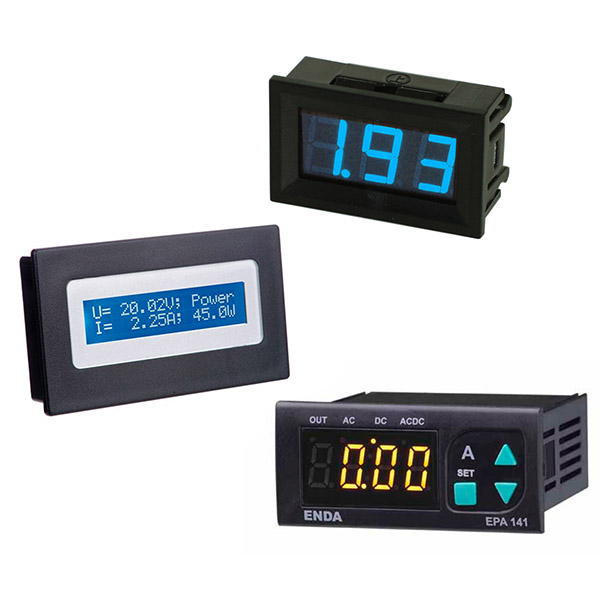

Afficheurs de tableau

Module ampèremètre à affichage rouge à leds permettant de mesurer un courant continu jusqu'à 10 A. Protection contre les inversions de polarité.

Remarque: il est recommandé de ne pas utiliser la même source pour l'alimentation et la mesure.

Raccordement:
- fil fin noir: GND alimentation
- fil fin rouge: +4,5 à 30 Vcc
- fil épais noir: GND mesure
- fil épais blanc: + mesure
Les fils épais noir et blanc se raccordent en série dans le circuit à mesurer.

Alimentation: 4,5 à 30 Vcc (pile 9 V recommandée)
Consommation: 20 mA
Mesure: 0,01 à 9,99 Acc
Précision: ±2%
Découpe: 46 x 26 mm
Dimensions: 48 x 29 mm

Module ampèremètre à affichage bleu à leds permettant de mesurer un courant continu jusqu'à 10 A.

Remarque: il est recommandé de ne pas utiliser la même source pour l'alimentation et la mesure.

Raccordement:
- fil fin noir: GND alimentation
- fil fin rouge: +4,5 à 30 Vcc
- fil épais noir: GND mesure
- fil épais rouge: + mesure

Les fils fin et épais noirs sont raccordés en interne (en tenir compte lors du raccordement). Les fils épais noir et rouge se raccordent en série dans le circuit à mesurer.

Alimentation: 4,5 à 30 Vcc (pile 9 V recommandée)
Mesure: 0,01 à 9,99 Acc
Découpe: 46 x 26 mm
Dimensions: 48 x 29 mm

Afficheur 3 digits à leds rouges permettant de mesurer une tension comprise entre 4,5 et 30 Vcc. Le module est alimenté directement à partir de la source à mesurer.

Plage de mesure: 4,5 à 30 Vcc
Précision: 1 %
Rafraichissement: 2 Hz
Raccordement: 2 fils
Dimensions:
- totales: 48 x 29 x 22 mm
- découpe pour encastrement: 45,5 x 27 mm

Afficheur 3 digits à leds vertes permettant de mesurer une tension comprise entre 4,5 et 30 Vcc. Le module est alimenté directement à partir de la source à mesurer.

Plage de mesure: 4,5 à 30 Vcc
Précision: 1 %
Rafraichissement: 2 Hz
Raccordement: 2 fils
Dimensions:
- totales: 48 x 29 x 22 mm
- découpe pour encastrement: 45,5 x 27 mm

Afficheur 3 digits à leds bleues permettant de mesurer une tension comprise entre 4,5 et 30 Vcc. Le module est alimenté directement à partir de la source à mesurer.

Plage de mesure: 4,5 à 30 Vcc
Précision: 1 %
Rafraichissement: 2 Hz
Raccordement: 2 fils
Dimensions:
- totales: 48 x 29 x 22 mm
- découpe pour encastrement: 45,5 x 27 mm

Afficheur de panneau à écran LCD 2000 points, avec fenêtre enjoliveur. Remplace tout modèle à aiguille. Mesures en continu uniquement. Possibilité de raccordement en voltmètre ou en ampèremètre (nécessite un shunt en ampèremètre). A alimenter par pile uniquement.

Zéro et polarité automatiques
Sensibilité: 200 mV
Précision: ±1%
Alimentation à prévoir (par pile): 9 Vcc/1 mA
Dimensions: 67 x 40 x 20 mm
Découpe: 57 x 37 mm

Afficheur de panneau à écran LCD 2000 points rétroéclairé bleu, avec fenêtre enjoliveur. Remplace tout modèle à aiguille. Mesures en continu uniquement. Possibilité de raccordement en voltmètre ou en ampèremètre (nécessite un shunt en ampèremètre)

A alimenter par pile uniquement.
Zéro et polarité automatiques
Sensibilité: 200 mV
Précision: ±1%
Alimentation à prévoir (par pile): 9 Vcc/1 mA
Dimension: 79 x 43 x 16 mm
Découpe: 72 x 39 mm

Permet de choisir la plage de mesure des afficheurs LCD (codes:14043 et 14045).

Valeurs: 1 kΩ - 10 kΩ - 100 kΩ - 9,9 MΩ - 9,99 MΩ.

Module ENDA permettant d'afficher une tension CC, AC ou True RMS sur un afficheur à leds 3 digits. Montage sur panneau.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 230 Vac
Plage d'entrée: -500 à +500 Vac/cc.
Précision: ±1% de la pleine échelle.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
Livrable jusqu'à épuisement du stock.

Module ENDA permettant d'afficher une tension CC, AC ou True RMS sur un afficheur à leds 3 digits. La sortie relais peut être configurée pour commuter selon une limite haute et basse. Montage sur panneau.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 230 Vac
Plage d'entrée: -500 à +500 Vac/cc.
Sortie relais: 1 RT 8 A/250 Vac
Précision: ±1% de la pleine échelle.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.

Module ENDA permettant d'afficher une tension CC, AC ou True RMS sur un afficheur à leds 3 digits. La sortie relais peut être configurée pour commuter selon une limite haute et basse. Montage sur panneau.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Plage d'entrée: -500 à +500 Vac et 0 à 500 Vcc
Sortie relais: 1 RT 8 A/250 Vac
Précision: ±1% de la pleine échelle
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
Température de service: 0 à 50 °C


Module indicateur ENDA permettant de mesurer au choix 4 signaux d'entrée différents: 0-20 mA, 4-20 mA, 0-1 V ou 0-10 V (sélectionnables). Enregistrement et affichage des valeurs mini et maxi. Sélection du point décimal.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 230 Vac
Signaux d'entrée:
- 0-20 mA
- 4-20 mA
- 0-1 V
- 0-10 V.
Précision: ±0,5%
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.

Module indicateur ENDA permettant de mesurer au choix 4 signaux d'entrée différents: 0-20 mA, 4-20 mA, 0-1 V ou 0-10 V (sélectionnables). Enregistrement et affichage des valeurs mini et maxi. Sélection du point décimal.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Signaux d'entrée:
- 0-20 mA
- 4-20 mA
- 0-1 V
- 0-10 V.
Précision: ±0,5%
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.

Module ampèremètre ENDA nécessitant un shunt externe pour afficher l'intensité via la tension mesurée aux bornes du shunt. Affichage de la valeur mesurée sur écran à leds 4 digits. Mesure en CC, AC et True RMS.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Précision: ±1%
Plage de mesure: -60 à +60 mV.
Impédance d'entrée: 40 kohms.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
T° de fonctionnement: 0 à +50 °C

Module ampèremètre ENDA nécessitant un shunt externe pour afficher l'intensité via la tension mesurée aux bornes du shunt. Affichage de la valeur mesurée sur écran à leds 4 digits. Mesure en CC, AC et True RMS. La sortie relais peut être configurée pour commuter selon une limite haute et basse.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Précision: ±1%
Plage de mesure: -60 à +60 mV.
Sortie relais: 1 RT 8 A/230 Vac
Impédance d'entrée: 40 kohms.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
T° de fonctionnement: 0 à +50 °C
Livrable jusqu'à épuisement du stock.

Module ampèremètre ENDA à shunt interne permettant de mesurer directement des intensités jusqu'à 5 A. Affichage de la valeur mesurée sur écran à leds 4 digits. Mesure en CC, AC et True RMS. Ne pas raccorder de tension sur l'entrée.

Alimentation: 230 Vac
Précision: ±1%
Plage de mesure: -5 à +5 A
Impédance d'entrée: 12 milliohm.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
T° de fonctionnement: 0 à +50 °C

Module ampèremètre ENDA à shunt interne permettant de mesurer directement des intensités jusqu'à 5 A. Affichage de la valeur mesurée sur écran à leds 4 digits. Mesure en CC, AC et True RMS. Ne pas raccorder de tension sur l'entrée.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Précision: ±1%
Plage de mesure: -5 à +5 A
Impédance d'entrée: 12 milliohm.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
T° de fonctionnement: 0 à +50 °C

Module ampèremètre ENDA à shunt interne permettant de mesurer directement des intensités jusqu'à 5 A. Affichage de la valeur mesurée sur écran à leds 4 digits. Mesure en CC, AC et True RMS. La sortie relais peut être configurée pour commuter selon une limite haute et basse. Ne pas raccorder de tension sur l'entrée.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 9-30 Vcc ou 7-24 Vac
Précision: ±1%
Plage de mesure: -5 à +5 A
Sortie relais: 1 RT 8A/250 Vac
Impédance d'entrée: 12 milliohm.
Dimensions: 77 x 75 x 35 mm.
Découpe: 71 x 29 mm.
T° de fonctionnement: 0 à +50 °C

Module universel programmable à une sortie relais et une sortie alarme. Il accepte les signaux 0-20 mA et 4-20 mA et les sondes type J, K, T, S, R et PT100 (non incluses ).

La valeur actuelle et la valeur de consigne sont affichées en simultané sur l'afficheur. Les sorties relais commutent selon une consigne et un mode de fonctionnement sélectionnés.

Remarque: module industriel livré avec mode d'emploi en anglais uniquement.

Alimentation: 230 Vac.
Entrée: J, K, T, S, R, PT100, 0-20 mA et 4-20 mA.
Précision: ±0,2% + 1 digit
Sorties:
- 1 RT 2 A/250 Vac
- 1 T 2 A/250 Vac
Dimensions: 92 x 59 x 48 mm.
Découpe: 46 x 46 mm.
Livrable jusqu'à épuisement du stock.

Module à affichage alphanumérique à raccorder à un capteur (non inclus), permettant de mesurer des températures, taux d'humidité, tensions (0-10 V) ou courants (0 - 20 mA). Montage en façade ou sur un boîtier. Applications: usage didactique, industries, laboratoires, automation, etc.

Caractéristiques:
- alimentation : 12 Vcc/50 mA
- sortie 5 Vcc sur le circuit
- précision: celle du capteur
- dimensions : 100 x 40 x 33 mm
