Description
Présentation et fonctionnalités :

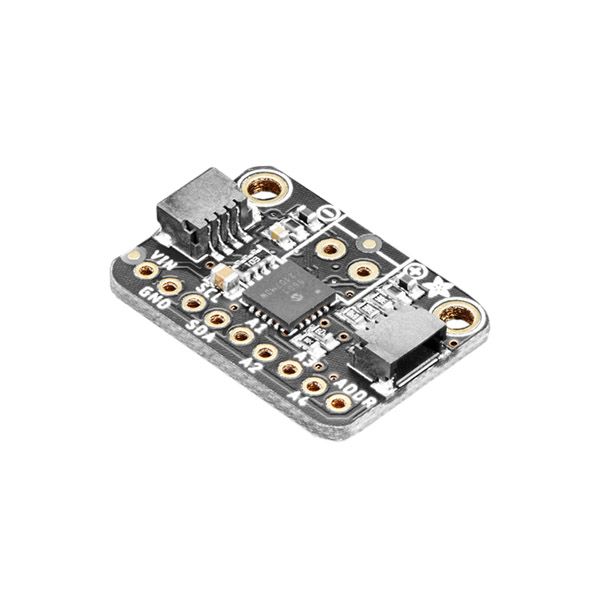

Module amplificateur MCP9601 pour thermocouple à connecter sur un bornier à vis. Il est compatible avec les thermocouples de type K, J, T, N, S, E, B, ou R (non inclus).
Programmation et communication :
Ce module communique avec une carte compatible Arduino ou Raspberry Pi via le bus I2C.
Le MCP9600 dispose de 4 alertes de température intégrées et réglables : une interruption peut être déclenchée lorsque la température atteint une valeur définie.
Adafruit met à disposition une librairie et plusieurs exemples de programmes pour cartes compatibles Arduino ou Raspberry Pi, voir guide d'utilisation.
Connectique :
Ce module est compatible avec les interfaces sans soudure Stemma QT d'Adafruit et Qwiic de Sparkfun. Un cordon compatible est à prévoir, voir kits et connectique.
Cet amplificateur peut également être utilisé en soudant le connecteur mâle inclus.
Contenu :
- 1 x amplificateur pour thermocouple Stemma QT
- 1 x connecteur mâle à souder
- 1 x bornier à vis à souder
Remarques :
Le thermocouple est à prévoir séparément.
Caractéristiques :
- Alimentation : 3,3 ou 5 Vcc
- Plage de température : -200 à 1800 °C (en fonction du thermocouple)
- Résolution : 0,0625 °C
- Précision : ±1,5 °C
- Interface I2C :
- sur connecteur Qwiic/Stemma QT
- sur pastilles femelles au pas de 2,54 mm - Adresses I2C :
- 0x67 par défaut
- 0x60 via pontet à souder
- 0x61 à 0x66 en soudant une résistance adéquate (voir fiche technique) - Interface pour sonde de température sur bornier à vis
- 4 x sorties d'interruption configurables
- LED d'alimentation
- Dimensions: 25,5 x 18 x 4,6 mm
Référence Adafruit : 5165
