Interface NB-IoT SN50V3-NB

Interface Dragino SN50V3-NB prévue pour la connexion de capteurs 1-Wire, UART, I2C, E/S digitales, etc, pouvant s'utiliser en extérieur. Cette interface autonome se connecte au réseau NB-IoT et nécessite une carte nano SIM adaptée.

Le NB-IoT (Narrowband Internet of Things) est une technologie de communication sans fil dédiée aux objets connectés (IoT). Elle permet de transmettre de petites quantités de données sur de longues distances tout en consommant très peu d’énergie.

Développée dans le cadre des réseaux mobiles 4G et 5G, le NB-IoT utilise une bande étroite de fréquence, ce qui lui permet de couvrir de grandes zones, y compris les endroits difficiles d’accès comme les sous-sols ou les zones rurales.

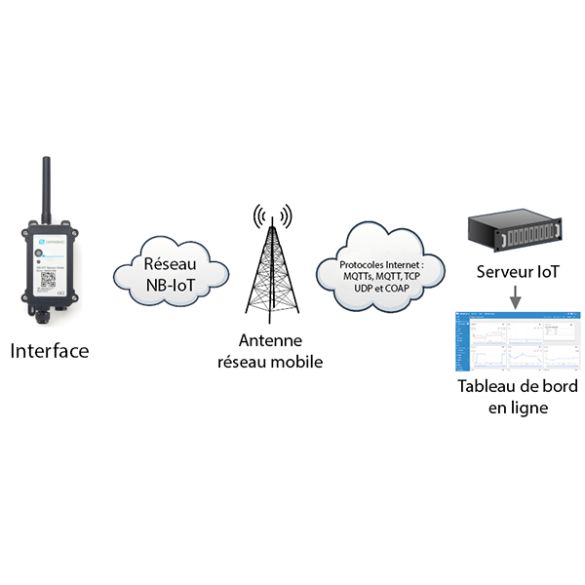

L'interface SN50V3-NB prend en charge différents protocoles de liaisons montantes : MQTT, MQTTs, UDP, TCP, CoAP et divers serveurs IoT pour différentes applications.

Dragino propose un guide d'utilisation permettant la configuration de cette interface avec un serveur IoT (Node-Red, DataCake, Tago.IO, ThingSpeak, etc).

Ce guide d'utilisation détaille l'utilisation de plusieurs capteurs compatibles :
- capteurs de distance Lidar : LIDAR-Lite V3
- capteur de température DS18B20
- mesure de poids avec un amplificateur HX711

Cette interface peut être configurée :
- en Bluetooth (BLE) via des commandes AT
- avec une liaison UART via les commandes AT (nécessite un adaptateur USB série, voir GT1125)

Les entrées et sorties (1-Wire, UART, I2C, etc) sont accessibles sur des borniers à vis.

Les fils sortent du boîtier par un presse-étoupe 3,5 à 7 mm.

- 1 x interface NB-IoT SN50V3-NB
- 1 x antenne NB-IoT RP SMA mâle
- 1 x pile au Lithium 3 V intégrée

Référence Dragino : SN50V3-NB

Un kit de remplacement comportant un boîtier et une pile au Lithium est disponible séparément, voir LSN50V2-BAT.

Ce module requiert une carte nano SIM avec un abonnement M2M - IoT (comme 1NCE, Things Mobile, etc).

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

• Alimentation : via une pile au Lithium intégrée 8500 mAh
• Consommation :
  - en veille : 14 µA
  - en transmission : 350 mA maxi
• Interface sans fil : NB-IoT
• Circuit NB-IoT : BC660K-GL
• Fréquences :
  - B1 (2100 MHz), B2 (1900 MHz), B3 (1800 MHz), B4 (2100 MHz), B5 (860 MHz), B8 (900 MHz),
  - B12 (720 MHz), B13 (740 MHz), B17 (730 MHz), B18 (870 MHz), B19 (870 MHz), B20 (790 MHz)
  - B25 (1900 MHz), B28 (750 MHz), B66 (2000 MHz), B70 (2000 MHz), B8 (700 MHz)
• Protocoles : MQTT, MQTTs, UDP, TCP et CoAP
• Support pour carte nano SIM (carte SIM NB-IoT non incluse)
• Interface Bluetooth 5.1
• Interfaces :
  - 3 x sorties 1-Wire
  - 3 x broches d’interruptions ou E/S digitales
  - 1 x bus I2C
  - 1 x interface UART
  - 1 x sortie 5 Vcc contrôlable
  - 1 x sortie pile (2,6 à 3,6 Vcc selon l'état de la pile intégrée)
• Connecteur RP SMA femelle pour antenne (incluse)
• LED d'activité (bleue, verte et rouge)
• Indice de protection : IP66
• Température de service : -40 à 85 °C
• Dimensions : 120 x 55 x 20 mm
