Capteur de courant 1 x 10 A et 1 x 100 A AGLWCT

Module AgroSense LoRaWAN permettant de lire deux courants alternatifs 1 x 10 A et 1 x 100 A maxi grâce à deux capteurs inclus.

• Comporte également un capteur de température et d'humidité AHT20 ainsi que 2 entrées analogiques 0 à 5 Vcc.

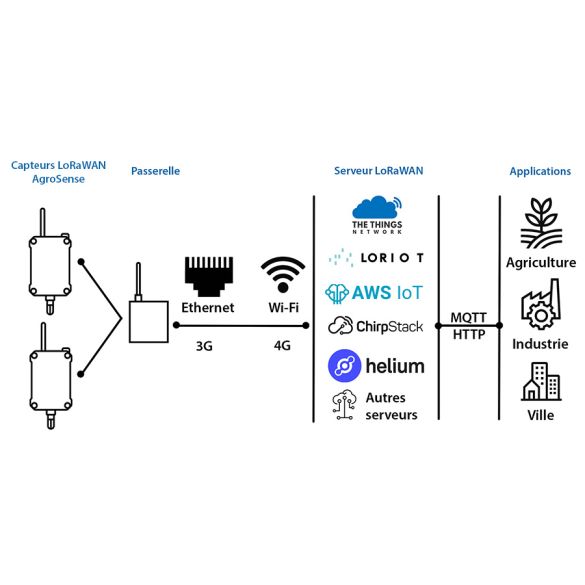

• Ce module se connecte à internet grâce à une passerelle LoRaWAN Classe C (liaison montante et descendante pour le contrôle relais).
• Livré avec des clés pour l'enregistrement : enregistrez ces clés sur le serveur LoRaWAN et il se connectera automatiquement à la mise sous tension.

La technologie LoRa permet à l'appareil d'envoyer des données et d'atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Ce module robuste et connecté, pilotable à longue distance via LoRaWAN Class C, est parfait pour surveiller en continu et automatiser des installations agricoles ou industrielles, même sur des sites difficiles d’accès.

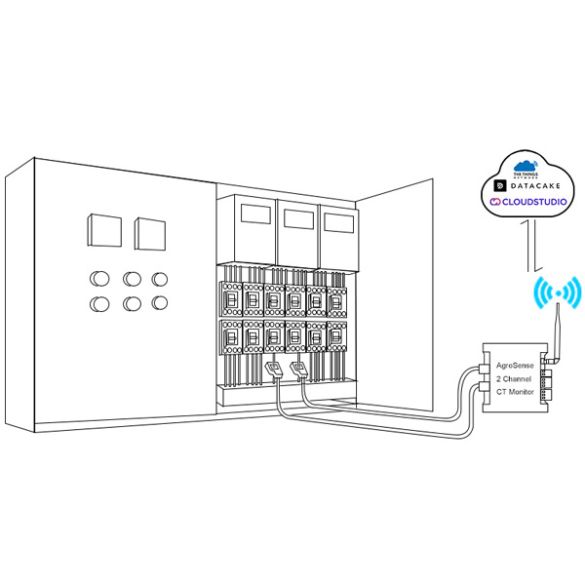

Conçu pour être installé sur un support rail DIN, idéal pour une intégration dans une armoire électrique.

Compatible avec de nombreux serveurs LoRaWAN : The Things Network, DataCake, Chirpstack, etc.

Les paramètres se modifient facilement avec les commandes AT via une liaison UART (RX et TX).
Cette modification nécessite :
- l'utilisation d'un convertisseur USB-UART, voir GT1125)
- la soudure d'un connecteur mâle de type MH100 et l'utilisation de cordons de connexion femelle/femelle

Le mode LoRaWAN Downlink permet de faire commuter les relais et de changer l'intervalle de transmission : 60 min par défaut, 5 min minimum et 24 heures maxi.

La communication est chiffrée de bout en bout, garantissant l’authentification du dispositif et la sécurité des données.

L'antenne LoRa incluse se connecte à l'embase RP SMA femelle du capteur.

L'alimentation, les entrées analogiques sont accessibles sur des borniers à vis amovibles.

Les capteurs de courant se connectent sur deux embases Jack.

- Surveillance du courant de pompes agricoles (détection d’arrêt, surcharge, fonctionnement anormal).
- Contrôle d’alimentation de moteurs et compresseurs dans les exploitations agricoles ou serres.
- Suivi de la consommation électrique d’équipements industriels sans couper le circuit.
- Supervision de groupes électrogènes ou pompes de forage sur des sites éloignés.
- Détection de pannes sur des machines (absence de courant, pics anormaux).
- Monitoring à distance de systèmes d’irrigation (vérifier que les pompes ou électrovannes fonctionnent).
- Surveillance des armoires électriques dans des exploitations réparties sur plusieurs bâtiments.
- Alertes LoRaWAN en temps réel si un appareil consomme trop ou ne consomme plus du tout.

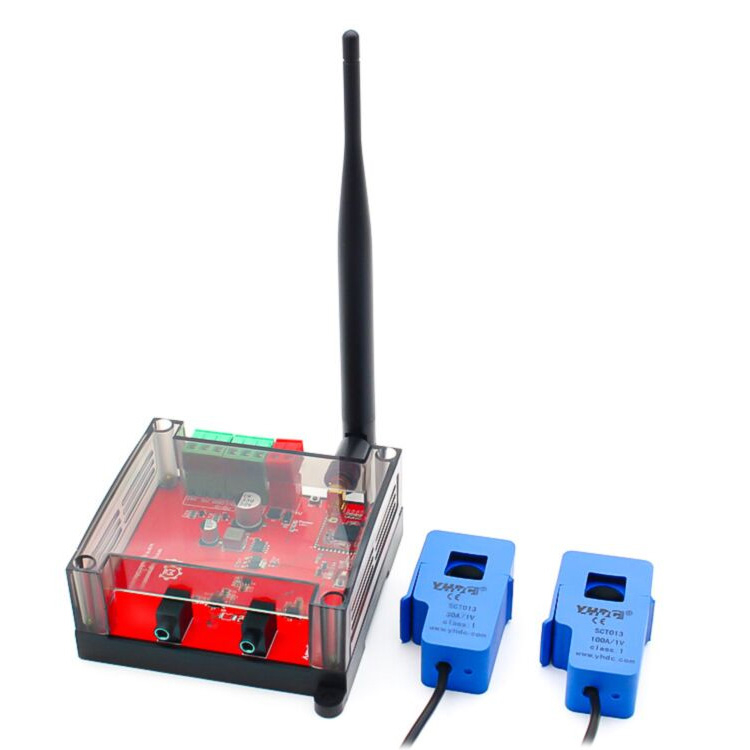

Référence Makerfabs : AgroSense_2 Channel Non-invasive AC Current Monitor LoRaWAN® Class C AGLWCT

- 1 x module d'acquisition deux canaux loRaWAN pour capteurs de courant
- 1 x capteur de courant SCT013 100 A/1 V
- 1 x capteur de courant SCT013 10 A/1 V
- 1 x antenne LoRa RP SMA mâle - 195 mm - inclinable à 90 °

L'utilisation de ce module nécessite une passerelle LoRa (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

Capteurs de courant :

• Plage de mesure : 0 à 100 A
• Sortie : 0 à 50 mA
• Non-linéarité : ± 3 %
• Dimensions ouverture : 13 x 13 mm
• Dimensions : 57 x 32 x 22 mm
• Diamètre du câble : 1 cm maxi
• Connecteur : fiche jack 3,5 mm
• Température de service : -25 à 70 °C

Module LoRaWAN :

• Alimentation : 12 à 24 Vcc sur borniers à vis
• Interface LoRaWAN :
  - protocole : LoRaWAN 1.0.3 OTAA (classe C)
  - fréquence : EU868
  - portée théorique :
      - en milieu urbain : 2 km
      - en milieu dégagé : 5 km
  - sensibilité : -137 dBm
  - puissance de transmission : 22 dBm
• 2 x entrées pour capteurs de courant :
  - tension analogique : 0 à 5 Vcc
• Plages de mesures AHT20 :
  - température : -40 à 80 °C
  - humidité : 0 à 100 %RH
• Précision AHT20 :
  - température : ± 0,5 °C
  - humidité :  ± 2 %RH
• Résolution :
  - température : ± 0,1 °C
  - humidité :  0,024 %RH
• Interface UART sur pastilles
• Connecteur RP SMA femelle pour antenne (incluse)
• Indice de protection : aucun - usage intérieur uniquement
• Montage mural (visserie non incluse)
• Support rail DIN
• Température de service : -40 à 85 °C
• Dimensions : 95 x 90 x 40 mm
