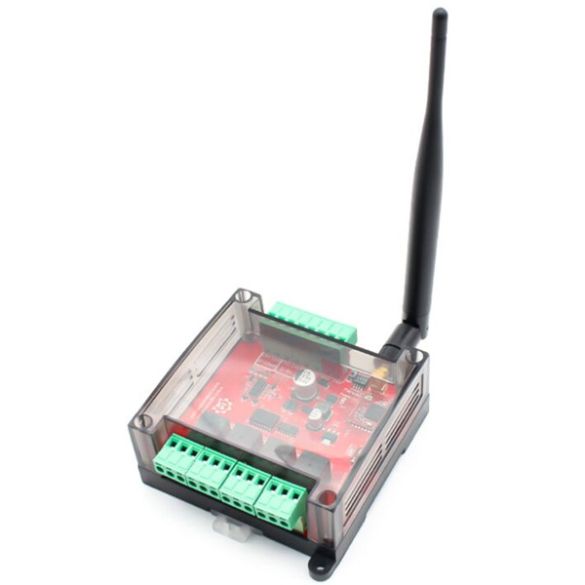

Module 4 relais 20 A/125 Vac AGLW4R01

Module AgroSense LoRaWAN permettant de contrôler 4 relais 20 A/125 Vac, de lire 2 entrées analogiques (0 à 5 Vcc) et de relever température et humidité (AHT20).

• Ce module se connecte à internet grâce à une passerelle LoRaWAN Classe C (liaison montante et descendante pour le contrôle relais).
• Livré avec des clés pour l'enregistrement : enregistrez ces clés sur le serveur LoRaWAN et il se connectera automatiquement à la mise sous tension.

La technologie LoRa permet à l'appareil d'envoyer des données et d'atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Ce module robuste et connecté, pilotable à longue distance via LoRaWAN, est idéal pour automatiser des équipements agricoles ou industriels et contrôler des installations éloignées en temps réel.

Conçu pour être installé sur un support rail DIN, idéal pour une intégration dans une armoire électrique.

Compatible avec de nombreux serveurs LoRaWAN : The Things Network, DataCake, Chirpstack, etc.

Les paramètres se modifient facilement avec les commandes AT via une liaison UART (RX et TX).
Cette modification nécessite :
- l'utilisation d'un convertisseur USB-UART, voir GT1125)
- la soudure d'un connecteur mâle de type MH100 et l'utilisation de cordons de connexion femelle/femelle

Le mode LoRaWAN Downlink permet de faire commuter les relais et de changer l'intervalle de transmission : 60 min par défaut, 5 min minimum et 24 heures maxi.

La communication est chiffrée de bout en bout, garantissant l’authentification du dispositif et la sécurité des données.

L'antenne LoRa incluse se connecte à l'embase RP SMA femelle du capteur.

L'alimentation, les entrées analogiques et les E/S des relais (COM, NO et NC) sont accessibles sur des borniers à vis amovibles.

Référence Makerfabs : AgroSense_4 Channel Relay LoRaWAN® Class C AGLW4R01

- Automatisation de l’irrigation
- Contrôle de pompes, de vannes, d'éclairages ou de moteurs à distance
- Gestion de ventilation et chauffage en serre
- Supervision d’équipements industriels
– Automatisation de portes
– Systèmes d’alarme environnementale
– Gestion d’installations isolées via LoRaWAN

- 1 x module 4 relais et 2 entrées analogiques LoRaWAN
- 1 x antenne LoRa RP SMA mâle - 195 mm - inclinable à 90 °

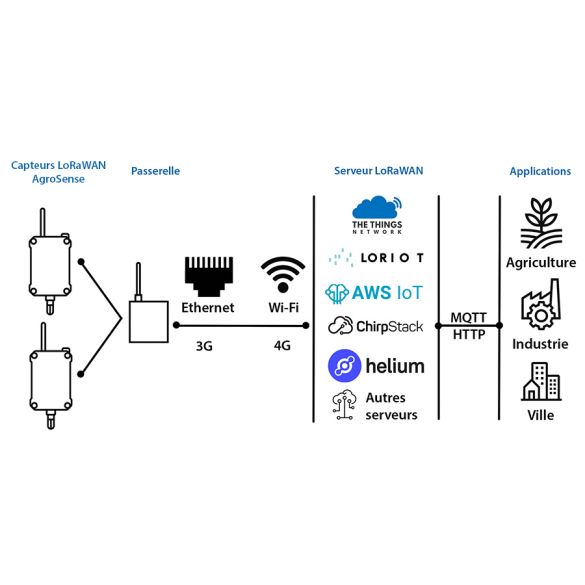

L'utilisation de ce module nécessite une passerelle LoRa (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

• Alimentation : 24 Vcc sur borniers à vis
• Interface LoRaWAN :
  - protocole : LoRaWAN 1.0.3 OTAA (classe C)
  - fréquence : EU868
  - portée théorique :
      - en milieu urbain : 2 km
      - en milieu dégagé : 5 km
  - sensibilité : -137 dBm
  - puissance de transmission : 22 dBm
• Sorties relais :
  - 4 x sorties 1 RT (COM, NO et NC)
  - pouvoir de coupure : 20 A / 125 Vac
• Entrées analogiques :
  - 2 entrées analogiques 0 à 5 Vcc
  - précision ADC 12 bits : 1/4096
• Plages de mesures AHT20 :
  - température : -40 à 80 °C
  - humidité : 0 à 100 %RH
• Précision AHT20:
  - température : ± 052 °C
  - humidité :  ± 2 %RH
• Résolution :
  - température : ± 0,1 °C
  - humidité :  0,024 %RH
• Interface UART sur pastilles
• Connecteur RP SMA femelle pour antenne (incluse)
• Indice de protection : aucun - usage intérieur uniquement
• Montage mural (visserie non incluse)
• Support rail DIN
• Température de service : -40 à 85 °C
• Dimensions : 95 x 90 x 40 mm
