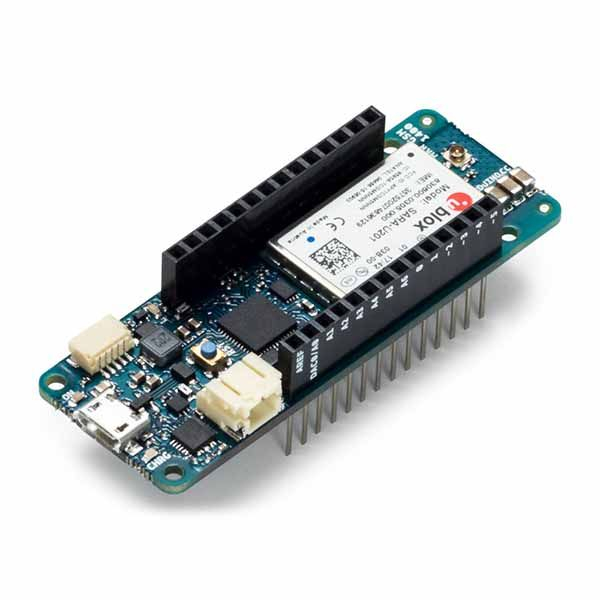

Carte Arduino MKR GSM 1400 ABX00018

La carte Arduino MKR GSM 1400 est basée sur un SAMD21 Cortex M0+ cadencé à 48 MHz sous 32 bits et dispose d'une interface GSM basé sur un module SARA-U201. Cette carte comporte un support pour Nano SIM (non incluse) permettant une connexion internet mobile (2G et 3G) et l'envoi et la réception de SMS.

La carte Arduino MKR GSM 1400 se programme via son port micro-USB (cordon USB non inclus) avec le logiciel Arduino disponible en téléchargement sur le site Arduino.cc.

Remarques:

• Contrairement aux autres cartes Arduino, les entrées/sorties fonctionnent sous 3,3 Vcc. L'utilisation de 5 Vcc en entrée ou en sortie n'est pas possible. Une tension supérieure endommagera la carte.
• L'utilisation de cette carte nécessite une antenne compatible GSM non incluse. Il est recommandé d'utiliser l'antenne prévue (voir X000016).
• Pendant les transmissions GSM, l'intensité demandée est supérieure à 500 mA. Ce courant est supérieur à ce que le port USB d'un PC peut délivrer. Il est impératif de raccorder un accu LiPo de minimum 1500 mAh. Si le module est alimentée en 5 Vcc via la broche VIN, l'alimentation doit pouvoir délivrer au minimum 2 A.

Caractéristiques:

• Alimentation:
  - via port micro-USB (cordon USB non inclus, voir 48318) + un accus LiPo sur connecteur JST (3,7 Vcc/1500 mAh)
  - via broche VIN (5 Vcc/2 A)
• Microcontrôleur: SAMD21 Cortex M0+ 32bits  à 48 MHz
• Mémoire flash: 256 kB
• Mémoire SRAM: 32 kB
• Mémoire EEPROM: aucune
• Module GSM HSPA et 2G: GSM 850 MHz, E-GSM 1900 MHz, DCS 1800 MHz, PCS 1900 MHz
• Lecteur de carte SIM (SIM non incluse)
• Circuit CryptoAuthentification: ATECC508A
• Tension de sortie: 3,3 Vcc
• E/S comprenant:
  - 8 broches d'E/S digitales
  - 13 broches PWM
  - 7 entrées analogiques ADC 8, 10 et 12 bits
  - 1 sortie analogique DAC 10 bits
  - Bus I2C, interface série et liaison SPI
• Intensité par E/S: 7 mA
• Gestion des interruptions
• Connecteur UFL pour antenne externe
• Bouton reset
• Fiche micro-USB
• Dimensions: 68 x 25 x 20 mm
• Poids: 32 g

Module prêt à l'emploi.
Version d'origine, conçue et assemblée en Italie.
Référence: Arduino MKR GSM 1400 ABX00018
