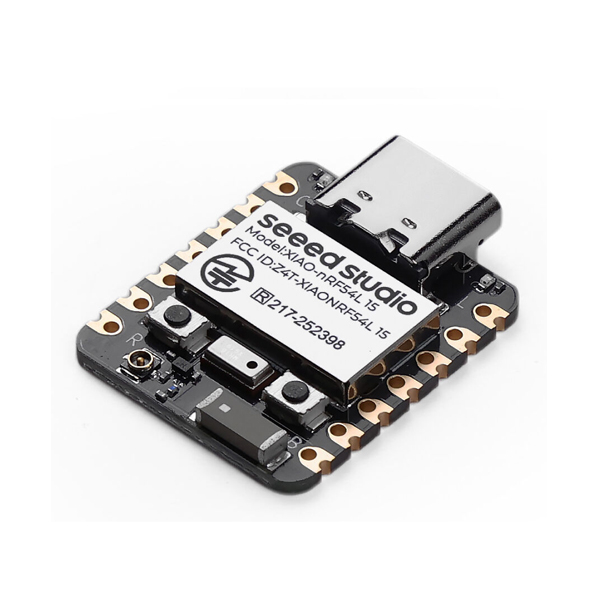

Carte XIAO nRF54L15 Sense 101991422

La XIAO nRF54L15 Sense est une carte de développement ultra-compacte basée sur le microcontrôleur Nordic nRF54L15 combiné à un capteur inertiel 6 degrés de liberté et à un micro. Elle est conçue pour les applications IoT grâce à ses interfaces sans fil BLE 6.0, Matter, Thread et Zigbee.

Matter : protocole open source conçu pour améliorer l'interopérabilité entre les appareils IoT. Il permet à des objets connectés (ampoules, capteurs, etc) de fonctionner ensemble.

Thread : protocole réseau maillé basse consommation, basé sur IP, qui sert de fondation à Matter pour connecter les appareils domestiques.

Zigbee : protocole radio plus ancien, aussi en maillage, largement utilisé en domotique mais nécessitant souvent un hub pour y accéder depuis Internet.

Le Bluetooth Channel Sensing supporté par le BLE 6.0 permet de mesurer la distance entre 2 appareils Bluetooth avec une très bonne précision.

Cette carte peut être programmée depuis différentes plateformes :
- nRF Connect SDK (Zephyr) : support officiel du fabricant Nordic : BLE 6.0, Thread, Matter, Zigbee, cryptographie, gestion de l'alimentation, etc.
- PlatformIO : environnement de développement (IDE/extension VS Code) puissant et adapté aux projets IoT.
- Arduino IDE : non supporté à ce jour

La XIAO nRF54L15 dispose d'un port USB Type-C pour l'alimentation et la programmation (cordon non inclus).

Elle peut également s'alimenter via un accu LiPo 3,7 Vcc à connecter aux pastilles CMS situées sous la carte (circuit de charge intégré).

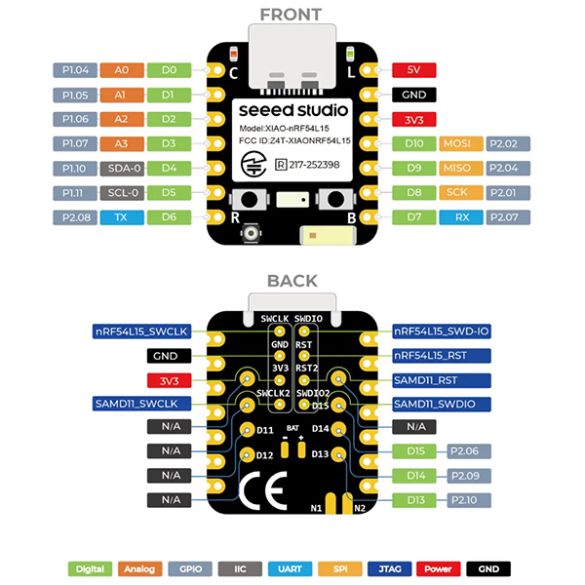

Les E/S sont accessibles sur des pastilles latérales et CMS.

Un connecteur uFL permet la connexion d'une antenne externe incluse.

Objets connectés : trackers compacts, solutions de paiement sécurisées via NFC et sécurité avancée.

Hubs domotiques : routeurs Matter-Thread ou ponts multiprotocoles pour unifier les appareils connectés de la maison.

Capteurs IoT industriels : capteurs intelligents avec TinyML embarqué pour la maintenance prédictive.

Prototypage avancé : outil flexible pour tester des réseaux multiprotocoles et créer rapidement des projets basse consommation et sécurisées.

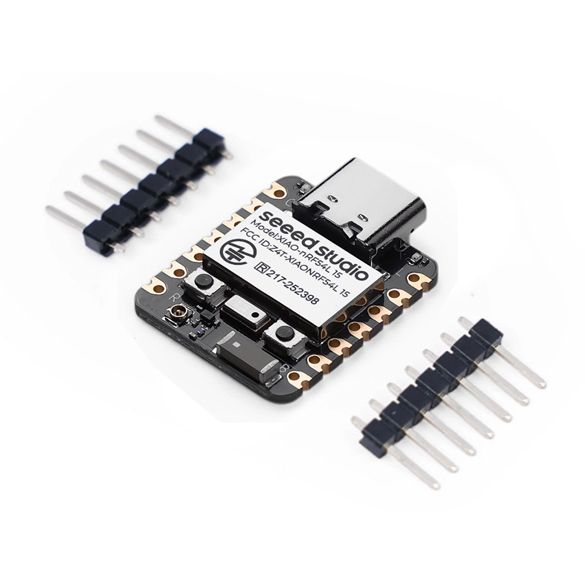

- 1 x carte XIAO nRF54L15 Sense
- 2 x connecteurs à souder M/M
- 1 x boîte de rangement

Référence Seeed Studio : 101991422

L'IDE Arduino n'est pas encore supporté par ce microcontrôleur.

Les entrées logiques de cette carte sont compatibles 3,3 V. Une tension supérieure endommagerait la carte.​

Cette carte est également disponible avec les connecteurs mâles soudés, voir 114993697.

Pour alimenter la carte par une batterie LiPo 3,7 Vcc, il faut la raccorder aux pastilles prévues au dos. L’opération doit être réalisée avec soin : le plus sûr est de souder deux fils sur ces pastilles, puis de relier ces fils à la batterie.

Une antenne externe permettant un meilleur signal radio est disponible séparément, voir 100039813.

• Alimentation :
  - 5 Vcc via USB Type-C
  - 3,7 à 5 Vcc via broche 5 V
  - 3,7 Vcc via accu LiPo (à souder sur pastilles)
• Circuit de charge pour accu LiPo
• Microcontrôleur : nRF54L15
• Microprocesseur : ARM Cortex-M33 à 128 MHz
• Coprocesseur : RISC-V 128 MHz
• Mémoire RAM : 256 KB
• Mémoire non volatile : 1,5 MB
• Interfaces sans fil :
  - Bluetooth low Energy 6.0 (dont Channel Sounding)
  - Bluetooth Mesh
  - Thread, Matter et Zigbee
  - NFC
  - compatible Amazon Sidewalk, Apple Find My et Google Find My Device (via nRF Connect SDK)
• Capteur 6 DoF IMU LSM6DS3TR-C :
  - accéléromètre : 2g - 4g - 8g - 16g
  - gyroscope : ±125 - ±250 - ±500 - ±1000 - ±2000 °/s
• Micro MSM261DGT006 :
• 16 entrées et sorties digitales dont :
  - 16 x PWM
  - 6 x entrées analogiques
  - 2 x I2C
  - 1 X UART
  - 1 x NFC

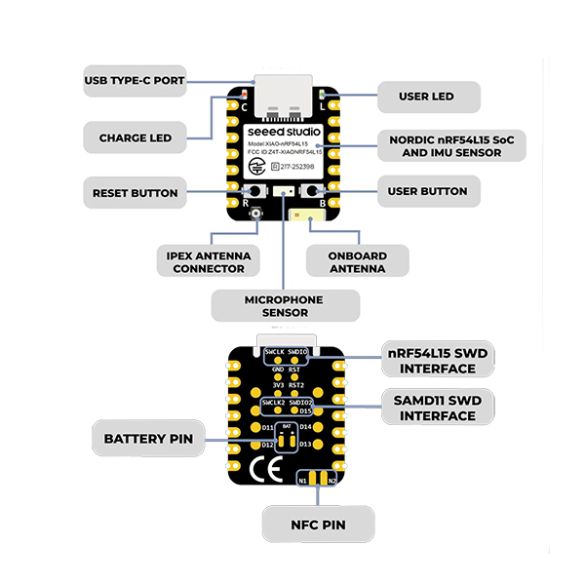

• LEDs :
  - 1 x LED utilisateur
  - 1 x LED de charge
• Boutons-poussoirs :
  - 1 x reset
  - 1 x utilisateur
• Antenne intégrée
• Connecteur uFL pour antenne externe
• Température de service : -40 à 105 °C
• Dimensions : 21 x 17,8 mm
• Poids : 2,5 g
