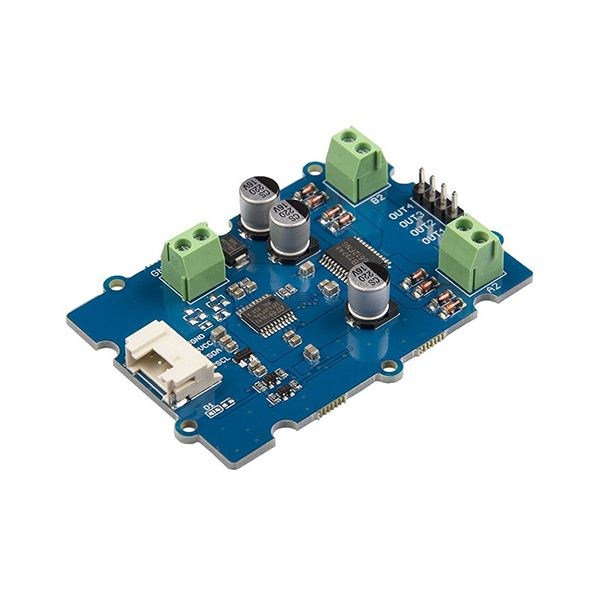

Commande I2C de 2 moteurs CC Grove 108020103
Seeed Studio
Commande I2C de 2 moteurs CC Grove 108020103

Commande I2C de 2 moteurs CC Grove 108020103

basé sur un TB6612FNG
Code article : 36231
Seeed Studio

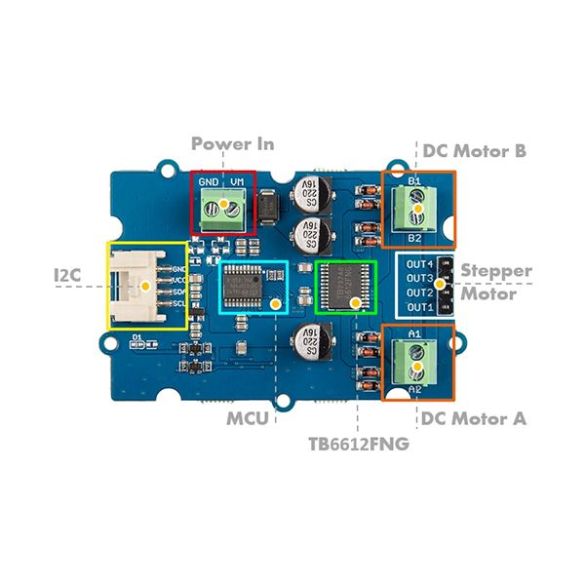

Carte de commande Grove basée sur un driver TB6612FNG permettant de contrôler deux moteurs CC dans les deux sens jusqu'à 12 Vcc/1,2 A par canal.

Description complète
Livraison à partir de 4,50€
6,63 € HT
7,95 € TTC
dont 0,02 € d'éco-part

Carte de commande Grove basée sur un driver TB6612FNG permettant de contrôler deux moteurs CC dans les deux sens jusqu'à 12 Vcc/1,2 A par canal.

Ce driver est également capable de piloter un moteur pas-à-pas jusqu'à 12 Vcc/1,2 A à la place des deux moteurs CC.

Ce module se raccorde sur un port I2C du Grove Base Shield ou du Mega Shield via un câble 4 conducteurs inclus.

L'utilisation de ce module nécessite l'installation d'une librairie Arduino disponible gratuitement en téléchargement.

Caractéristiques:

  • Alimentation:
    - partie logique: 3,3 ou 5 Vcc via microcontrôleur
    - partie moteur: 2,5 à 12 Vcc maxi via borniers à vis
  • Puissance maxi: 1,2 A par canal (3,2 A en pic)
  • Interface: I2C compatible Grove
  • Adresse I2C: 0x14
  • Sorties sur borniers à vis
  • Sorties moteurs pas-à-pas: connecteurs mâle 2,54 mm
  • Dimensions: 60 x 40 x 13 mm
  • Poids: 20 g

Référence Seeedstudio: 108020103

Pascal

01/04/2023

Aucune led pour visualiser la commande de moteurs. Pilotable sous mBlock 5 grâce à la dernière version de l'extension TS Uno. Prix compétitif.
