Description

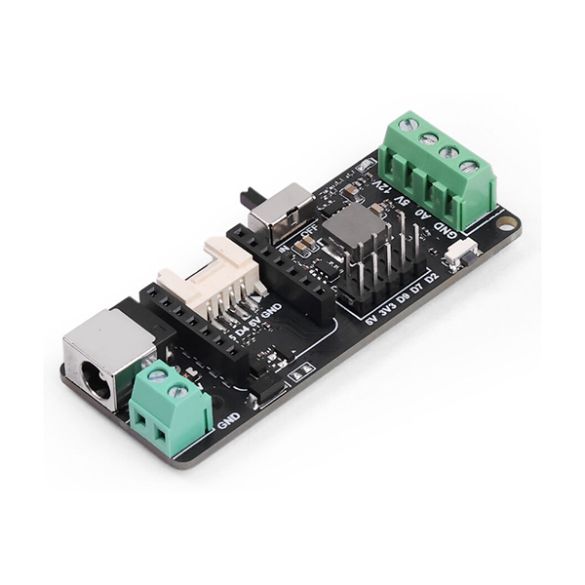

La LED Driver Board est une extension compacte pour les cartes Seeedstudio XIAO, idéale pour piloter des rubans et modules à LEDs adressables ou non-adressables.
Compatible avec la plupart des cartes XIAO (sauf la nRF54L15), elle exploite les versions ESP32 pour ajouter des fonctions connectées.
Elle prend en charge les LEDs RGB et adressables comme les NeoPixel WS2811/2812(B)/2813/2815, SK6812 et autres modèles à protocole 1-Wire, avec raccordement possible via bornier à vis ou connecteur Grove.
Fonctionnalités: Contrôle des couleurs, effets, luminosité et animations personnalisées. la carte XIAO ESP32C3 mini est recommandée pour les applications complexes.
Intégrable à Home Assistant via ESPHome : gestion à distance, automatisations et scénarios domotiques.
Un guide d'utilisation pour l'IDE Arduino est disponible sur le site de Seeedstudio.
Référence Seeedstudio : 105100021

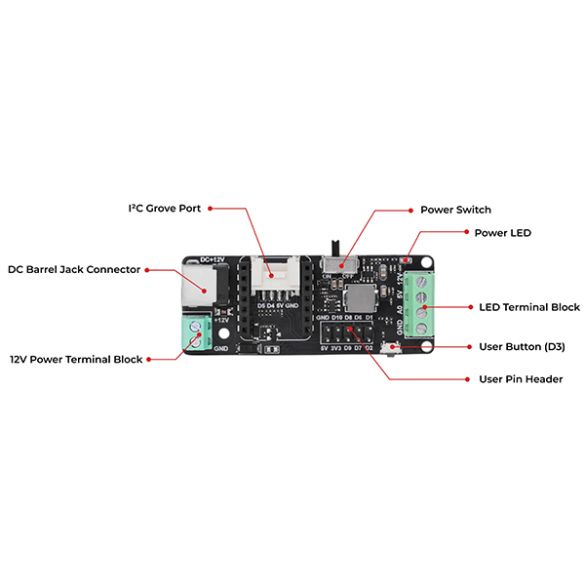

La carte XIAO s'enfiche dans les 2 rangées de connecteurs.
Les rubans à LEDs se connectent sur le connecteur Grove ou sur un bornier à vis au pas de 3,91 mm.
L'alimentation 12 Vcc/2 A (non incluse) se raccorde également sur un bornier à vis ou sur une fiche d'alimentation 5,5 x 2,1 mm.
Éclairage et décoration pour la maison : bandes lumineuses RGB, appliques murales, décorations, etc.
Expériences éducatives et scientifiques : enseignement de la programmation et des microcontrôleurs, visualisation de données physiques.
- Alimentation :
- 12 Vcc via borniers à vis
- 12 Vcc sur embase 5,5 x 2,1 mm - Courant de fonctionnement :
- avec LEDs 12 Vcc : 2 A maxi
- avec LEDs 5 Vcc : 3 A maxi - Compatibilité :
- LEDs monochromes
- LEDs adressables (WS2811, WS2812, WS2812B, WS2813, WS2815, etc.
- LEDs 1-wire - Connecteur pour LEDs :
- borniers à vis 4 contacts
- pas : 3,81 mm
- brochage : 12 Vcc - 5 Vcc - A0 - GND - Entrées et sorties sur connecteur 2 x 5 contacts mâles : SPI, UART et 2 x digitales
- Inverseur d'alimentation
- Connecteur Grove I2C
- Bouton programmable
- LED d'alimentation
- Dimensions : 63 x 30 x 14,4 mm
