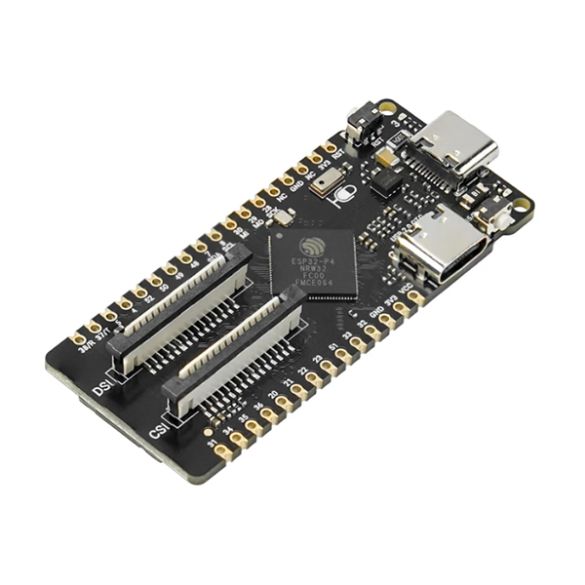

FireBeetle 2 ESP32-P4 AI Vision DFR1172

La FireBeetle 2 ESP32-P4 de DFRobot est une carte de développement compacte et performante, idéale pour l’IA embarquée, la vision et l’IoT avancé.

Elle combine un processeur RISC-V avec accélération IA à un coprocesseur ESP32-C6 offrant Wi-Fi 6 et Bluetooth 5, tout en intégrant des interfaces multimédia compatibles avec les écrans et caméras Raspberry Pi.

Autres fonctions :
- microphone numérique, pour les applications de reconnaissance vocale.
- USB OTG : connexion à des périphériques USB
- lecteur microSD (non incluse) pour le stockage de modèle IA, d'images, etc.
- supporte la vidéo jusqu’en 1080p à 30 fps, grâce aux accélérateurs matériels JPEG/H.264.
- nombreuses entrées et sorties prévues pour connecter des modules et capteurs complémentaires.

Cette carte est compatible avec l’IDE Arduino et l’ESP-IDF. Cependant les fonctions avancées liées au MIPI-CSI (caméra) et à l’IA sont pour l’instant accessibles uniquement via ESP-IDF. Les autres fonctionnalités sont utilisables directement depuis l’IDE Arduino.

Les E/S sont accessibles sur des rangées de pastilles (connecteurs à souder mâles inclus).

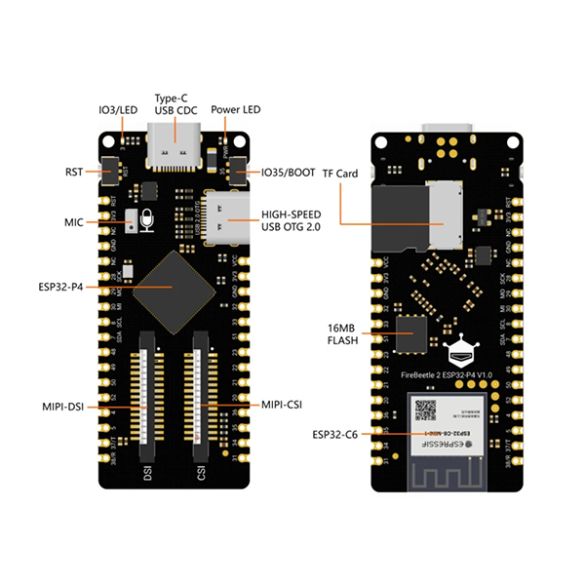

Deux ports USB Type-C :
- 1 x port compatible OTG pour la connexion de périphériques USB.
- 1 x port de programmation et d'alimentation.

Interface MIPI CSI : pour les caméras compatibles Raspberry Pi 4B.
Interface MIPI DSI : pour les afficheurs compatibles Raspberry Pi.

Albums photo numériques, écrans de contrôle centralisés, affichages multimédias, etc.

Applications disponibles sur le site de DFRobot :
- Thermomètre IoT connecté à Home Assistant
- Contrôle d'un moteur pas à pas IoT
- Utilisation d'une caméra CSI pour Raspberry Pi avec le FireBeetle 2 ESP32-P4

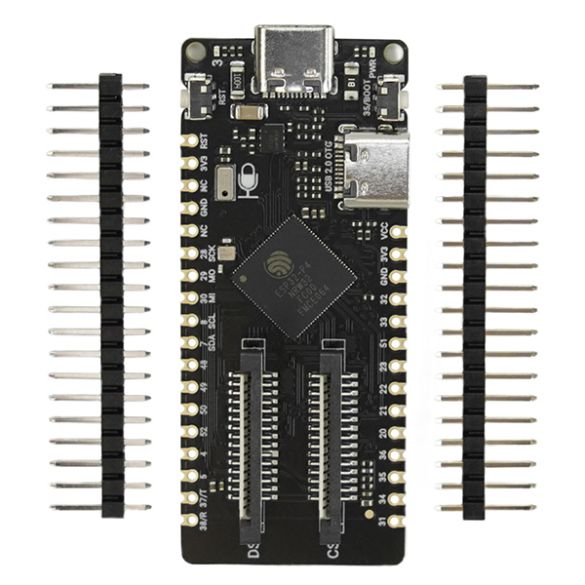

- 1 x carte FireBeetle 2 ESP32-P4
- 2 x connecteurs mâles à souder

Niveau logique de 3 V : une tension supérieure sur les E/S endommagerait la carte.

La caméra et l'écran souhaitant être utilisés doivent disposer d'une nappe CSI 15 broches (utilisables sur Pi 4B par exemple).

Un kit avec la carte FireBeetle 2 ESP32-P4 combiné à un shield d'entrées et sorties est également disponible, voir DFR1237.

Référence DFRobot : DFR1172

• Alimentation :
  - via USB Type-C : 5 Vcc
  - via broche VIN : 5 Vcc
• Niveau logique : 3,3 V
• Microcontrôleur : ESP32-P4
• Processeurs :
  - RISC-V double coeur 32 bits à 360 MHz (HP Core : puissance, calcul, IA et multimédia)
  - RISC-V 32 bits à 40 MHz (LP Core : veille, économie d’énergie, tâches basiques)
• Mémoires :
  - PSRAM : 32 MB
  - Flash : 16 MB
• Accélérations matérielles : codec JPEG, encodeur H.264, FPU, instructions vectorielles, accélération IA
• Microcontrôleur ESP32-C6 : WiFi et Bluetooth
• Interface WiFi :
  - protocole WiFi : 802.11 b/g/n/ax
  - modes : Station, SoftAP et SoftAP+Station
  - fréquence : 2,4 GHz
• Interface Bluetooth 5
• Interfaces :
  - 24 x E/S digitales
  - 1 x connecteur MIPI CSI à 2 canaux
  - 1 x connecteur MIPI DSI à 2 canaux
  - 5 x UART (+ 1 x LP UART)
  - 2 x I2C (+ 1 x LP I2C)
  - 1 x I3C
  - 1 x SPI (+ 1 x LP SPI)
  - 3 x I2S (+ 1 x LP I2S)
  - 2 x SPIP
  - 1 x USB OTG 2.0
  - 1 x SDIO 2.0
  - 4 x entrées tactiles
  - 8 x canaux PWM pour LEDs
  - 5 x canaux d'émission et de réception pour émetteur/récepteur IR
  - 1 x CAN 12 bits
• Microphone PDM intégré
• LEDs :
  - utilisateur/programmable
  - d'alimentation
• Bouton reset et bouton boot
• Température de service : -10 à 60 °C
• Dimensions : 60 x 25,4 mm
