Kit énergie KIT0197

Kit DFRobot DFM8001 Indoor Ambient Energy Harvesting Kit, conçu pour récolter et stocker l'énergie ambiante provenant de différentes sources : thermique, solaire, mécanique (vibration) et les ondes radio.

Ce kit est principalement destiné à la réalisation d'applications IoT, de systèmes domestiques intelligents et de surveillance industrielle.

Il intègre une carte principale, une cellule solaire et 2 modules à super-condensateurs pour le stockage d'énergie.

Avec sa gestion de charge et de décharge, ainsi que son suivi MPPT (Maximum Power Point Tracking), il peut optimiser la collecte d'énergie, même dans des environnements où les niveaux d'énergie sont faibles.

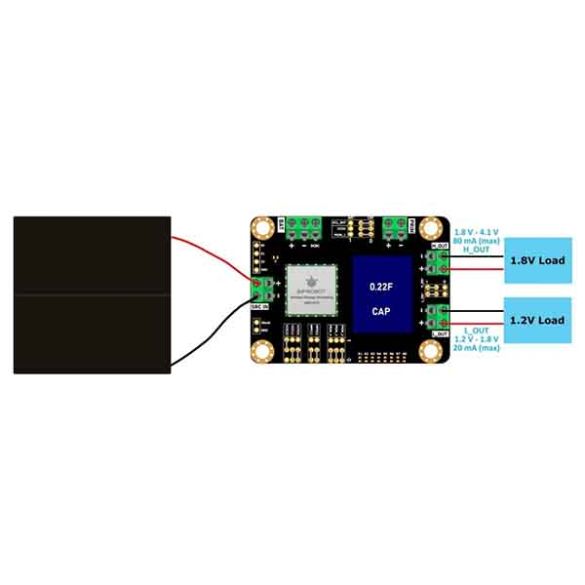

Ce circuit gère la charge et la décharge des condensateurs et régule la tension sur deux sorties stables.

- Nœuds IoT autonomes sans batterie
- Capteurs domotiques auto-alimentés
- Surveillance industrielle basse consommation
- Prototypes d’énergie ambiante
- Réseaux de capteurs longue durée
- Systèmes embarqués sans maintenance
- Expérimentation en récupération d’énergie

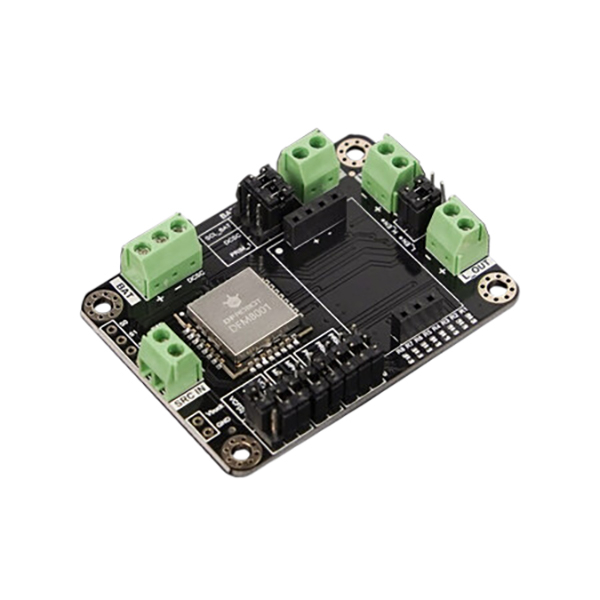

1 x carte de récupération d'énergie ambiante - DFM8001
1 x module de supercondensateur 0,22 F
1 x module de supercondensateur 1,5 F
1 x panneau en silicium amorphe

Référence DFRobot : KIT0197

• Tension de fonctionnement : 3,3 à 5,5 Vcc
• Condition de démarrage à froid : entrée ≥ 400 mV / 15 µW
• Tension de maintien après démarrage à froid : 150 mV
• Plage de tension d’entrée : 150 mV à 5 V
• Gestion MPPT :
  - Rapport MPPT réglable : 70 %, 75 %, 85 %, 90 %
  - Détection automatique MPPT : 5 fois par seconde
• Double régulation de tension LDO en sortie :
  - Sortie basse tension : 1,2 à 1,8 V / 20 mA (avec interrupteur)
  - Sortie haute tension : 1,8 à 4,1 V / 80 mA (avec interrupteur)
• Gestion du stockage d’énergie :
  - Protection contre la surcharge réglable : 2,7 à 4,5 V
  - Protection contre la décharge excessive réglable : 2,2 à 3,6 V
  - Compatible avec batteries rechargeables et supercondensateurs
  - Avertissement de batterie faible intégré
• Gestion de l’énergie lumineuse :
  - Point de puissance maximale (MPPT) pour panneau en silicium amorphe : 70 %
  - Panneau lumineux en silicium amorphe inclus
  - Puissance maximale du panneau : 90 µW à 200 lux
• Dimensions :
  - Module : 57 x 42 x 13 mm
  - Plaque photosensible : 45 × 45 mm
