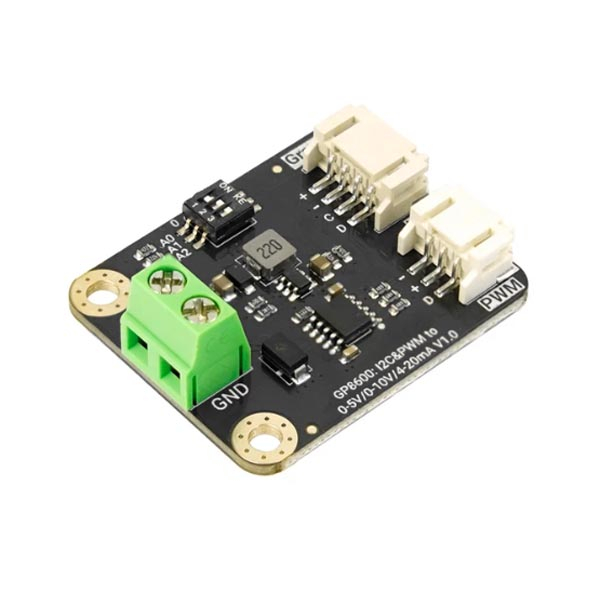

Module DAC GP8600 Gravity

Le DFRobot GP8600 est un module convertisseur numérique-analogique 16 bits haute précision conçu pour convertir des signaux numériques I2C ou PWM en sorties analogiques industrielles standard. L'appareil prend en charge des plages de sortie configurables, notamment 0-5 V, 0-10 V et 4-20 mA, avec une erreur pleine échelle de ±0,2 %.

Le Gravity GP8600 propose des sorties configurables 0–5 V, 0–10 V et 4–20 mA avec une erreur pleine échelle de ±0,2 %.

Plus précis qu’un DAC 8 bits classique, il offre une erreur de linéarité de ±0,2 % et permet la mise en cascade jusqu’à 8 modules, ce qui le rend adapté aux systèmes d’automatisation multicanaux nécessitant un contrôle précis.


DFRobot met à disposition une librairie et des exemples de programmes pour l'IDE Arduino mais également pour Python/ Raspberry Pi

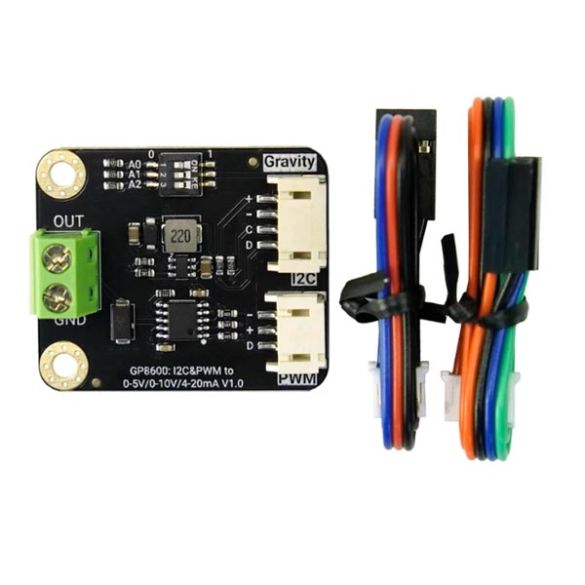

• Module Gravity : CAD GP8600 ×1
• Câble 4 Pin ×1
• Câble 3 Pin ×1

Référence DFRobot : DFR1229

Paramètres de base

• Modèle de puce : GP8600
• Tension de fonctionnement : 3,3 V – 5 V
• Interface alimentation/communication : PH2.0-4 broches / 3 broches
• Signal d’entrée : I2C / PWM
• Signal de sortie :
• Plage de courant : 0–20 mA
• Plage de tension : 0–6 V / 0–12 V
• Nombre de canaux : 1 canal

Résolution :

• 16 bits (mode I2C)
• 8 bits ou 10 bits (mode PWM, sélectionnable selon le contrôleur)
• Erreur pleine échelle : ±0,2 % (mesurée après calibration)
• Plage de valeurs :

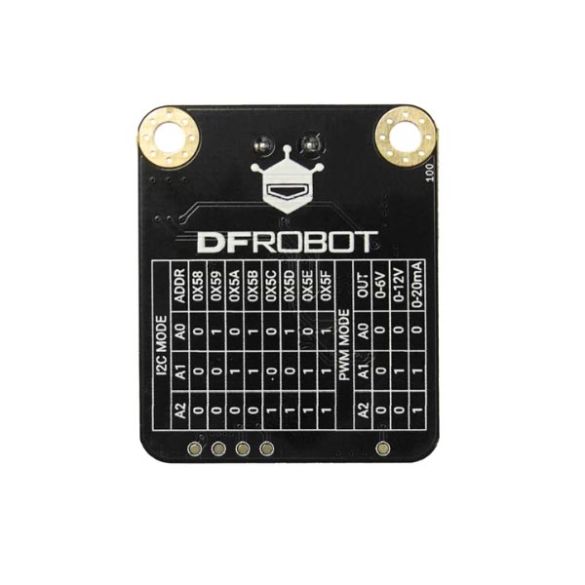

• Mode I2C : 0–65535 correspond à 0–6 V, 0–12 V ou 0–20 mA
• Mode PWM : 0–255 correspond à 0–6 V, 0–12 V ou 0–20 mA
• 0–1023 correspond à 0–6 V, 0–12 V ou 0–20 mA

Dimensions physiques

• Dimensions du PCB : 38 × 32 × 12,39 mm
• Entraxe des trous de fixation : 25 mm
• Diamètre des trous de fixation : 3,0 mm
