Module encodeur rotatif vert. DFR0721
DFRobot
Module encodeur rotatif vert. DFR0721

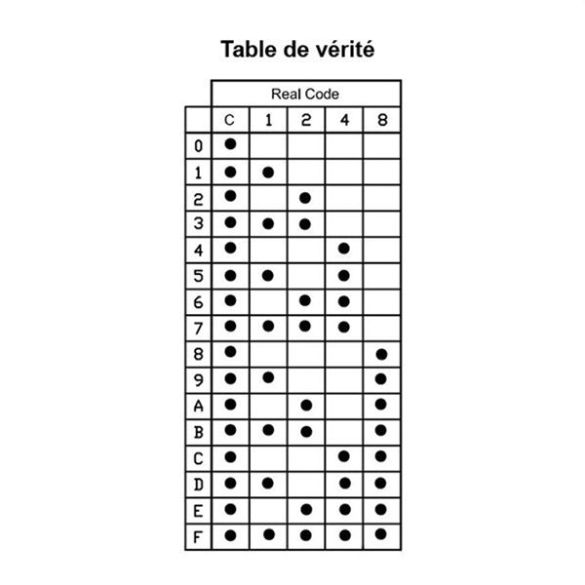

Codes en fonction des sorties 1,2,4 et 8

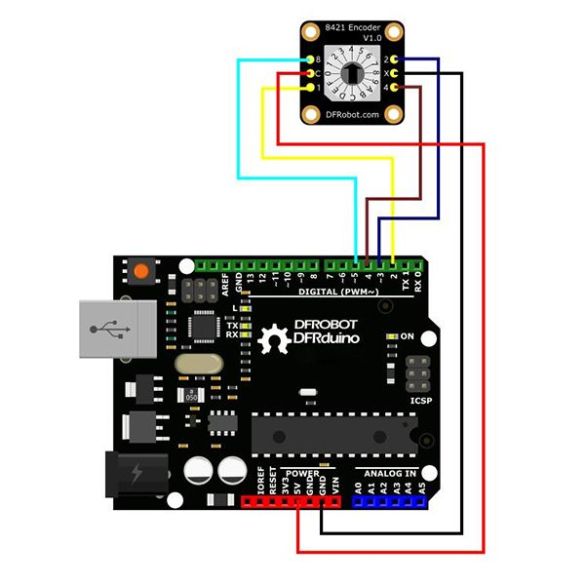

Exemple d'utilisation (microcontrôleur non inclus)

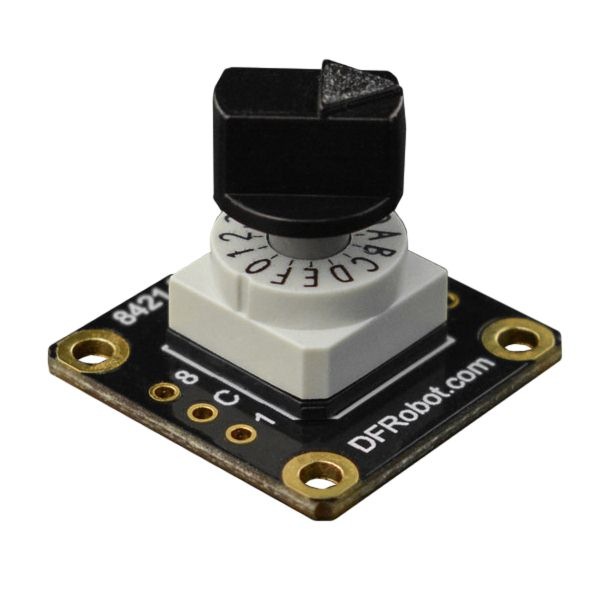

Module encodeur rotatif vertical DFR0721

sortie hexa sur 4 broches digitales
Code article : 37037
DFRobot

Module encodeur rotatif vertical 8421 à 16 positions délivrant 4 sorties digitales. Ces 4 sorties permettent d'obtenir un code héxadécimal (0 à F) en fonction de la position.

Description complète
Quantité en stock : 8

Livraison à partir de 2,90€

Lettre suivie : pour les articles éligibles - 4 jours environ (2,90 €)

Point-relais : 2 à 3 jours environ (à partir de 4,50 € et suivant le poids)

La Poste : expédition ordinaire - 4 à 5 jours environ (5,90 €)

So Colissimo : livraison J+2 ouvrables + 1 jour de préparation (7,90 €)

DPD : pour entreprises et administrations uniquement (7,90 €)

Gratuit à partir de 180 € TTC

Valable pour livraison en France Métropolitaine.
Consulter le panier pour les autres pays.

4,00 € HT
4,80 € TTC
Ajouter au panier

Module encodeur rotatif vertical 8421 à 16 positions délivrant 4 sorties digitales. Ces 4 sorties permettent d'obtenir un code héxadécimal (0 à F) en fonction de la position.

Ces 4 sorties digitales sont à raccorder sur un microcontrôleur type Arduino ou compatible.

L'avantage de cet encodeur est qu'il ne nécessite pas de point de référence ni de comptage, il est donc possible de connaitre la position de l'axe très facilement.

DFRobot met à disposition un exemple de code et de raccordement en fiche technique.

Livré avec 2 connecteurs droit 3 broches à souder soi-même.

Caractéristiques:

  • Alimentation: 5 Vcc
  • Sorties: 4 x digitales (codage hexadécimal sur 4 bits)
  • ​Nombre de positions: 16 (0 à F)
  • Rotation: 360 ° (aucun point d'arrêt)
  • ​Température de service: -40 à 85 °C

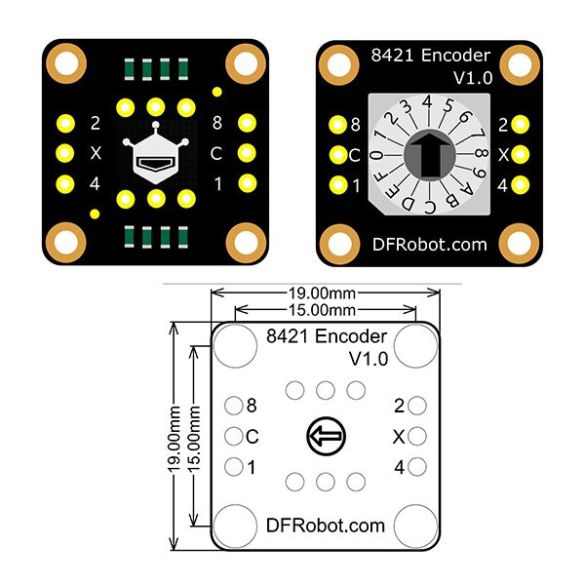

  • Dimensions: 19 x 19 mm

Référence DFRobot: DFR0721
