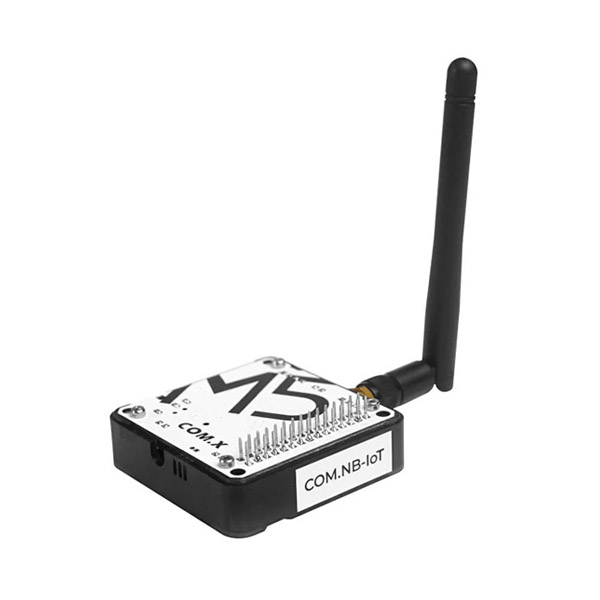

Module NB-IoT M031-B

Présentation et fonctionnalités :

Module d'extension pour microcontrôleur Core et Core2 ajoutant une interface sans fil NB-IoT.

NB-IoT est un protocole radio à très faible consommation dédié aux objets connectés.

Programmation et communication :

M5Stack intègre ce module dans son IDE en blocs et en Python UIFlow. Un exemple de code pour l'IDE Arduino est également disponible.

Cette extension est compatible avec les commandes AT.​

Connectique :

Ce module s'enfiche dans le port GPIO des cartes Core et Core2.

L'antenne incluse se connecte à l'embase SMA.

Contenu :

- 1 x module NB-IoT
- 1 x antenne SMA

Remarques :

L'utilisation du réseau NB-IoT nécessite une carte au format micro-SIM compatible.
Une alimentation externe est nécessaire avec une carte Core2, voir fiche technique.

Caractéristiques :

• Alimentation : 5 à 12 Vcc via une alim. externe (non incluse)

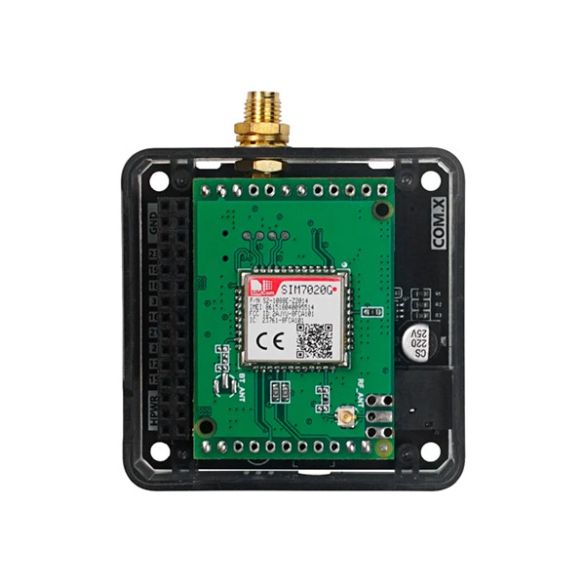

• Circuit NB-IoT : SIM7020
• Interface : UART
• Débit série : 115200 bps
• Fréquences : B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B66, B70, B71 et B85
• Fréquences B3 1800 MHz, B8 900 MHz et B20 800 MHz utilisables en Europe
• Protocoles : TCP, UDP, HTTP, HTTPS, TLS, DTLS, DNS, NTP, PING, LWM2M, COAP, MQTT et MQTTS
• Vitesse de transmission :
  - envoi : 150 Kbps
  - téléchargement : 126 Kbps
• ​Antenne externe avec interface SMA incluse
• Support micro-SIM
• Dimensions : 54,2 x 54,2 x 13,2 mm
• Poids : 40 g

Référence M5Stack : COM.NB-IoT Module (SIM7020G) M031-B
