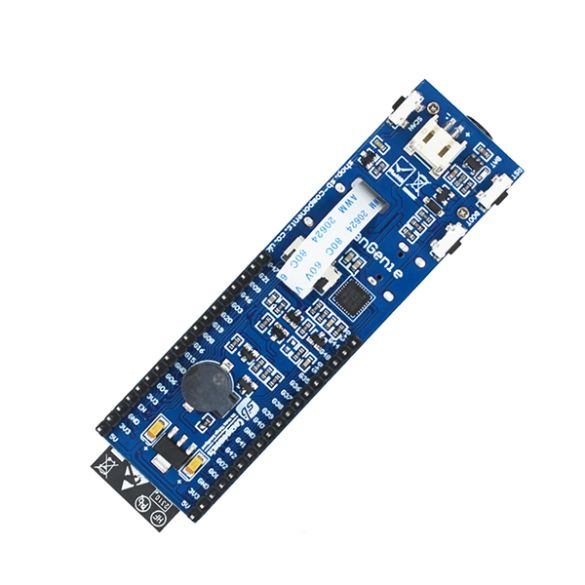

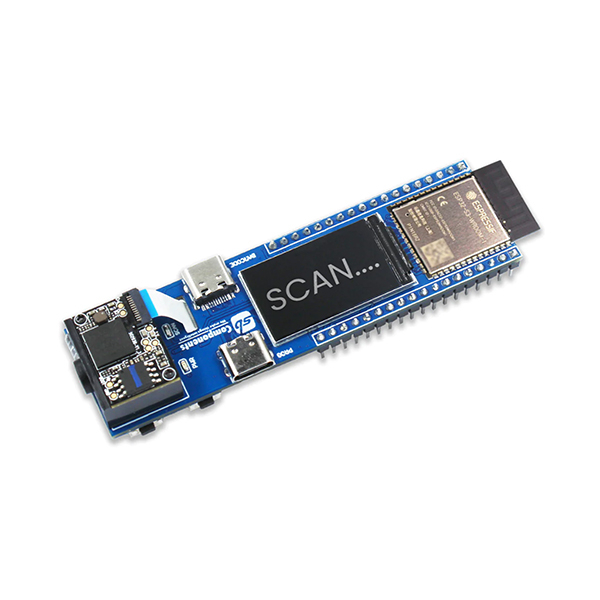

Module ScanGenie SKU27668

Présentation et fonctionnalités :

Lecteur programmable de codes-barres et de QR Codes basé sur un ESP32-S3 doté d'un afficheur 1,14", d'interfaces USB Type-C et WiFi/BLE. Ce lecteur est prévu pour une utilisation sur un ordinateur ou pour un projet embarqué.

Le ScanGenie utilise une reconnaissance intelligente de l'image grâce à un algorithme. Il permet une détection fiable et rapide d'un code-barres sur une simple feuille ou sur un écran.

Une LED d'éclairage permet la reconnaissance de codes dans l'obscurité.

Programmation et communication :

Une librairie et des exemples de programmes Arduino sont disponibles sur le Github du fabricant :
- exportation des données vers un serveur Web
- affichage des informations scannées
- utilisation du bouton-poussoir du scanner
- visualisation automatique

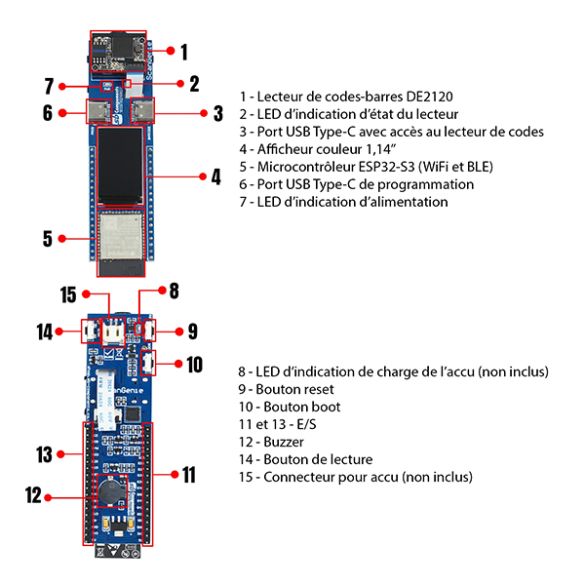

Connectique :

Les entrées et sorties de l'ESP32-S3 sont accessibles sur deux rangées de connecteurs mâles.

Interfaces USB disponibles :
- USB Type-C pour la programmation et l'alimentation
- USB Type-C donnant un accès direct au scanner

Pour une utilisation autonome, un accu LiPo 3,7 Vcc peut être connecté sur l'embase JST prévu (accu non inclus).

Remarques :

La polarité du connecteur JST est inversé par rapport aux accus disponibles sur GoTronic, la connectique doit être adaptée.

Les E/S de l'ESP32-S3 fonctionnent en 3,3 V, une tension supérieure endommagerait la carte.

Caractéristiques :

• Alimentation :
  - 5 Vcc via USB Type-C
  - 3,7 Vcc via le connecteur JST
• Interfaces USB : 2 x USB Type-C
• Microcontrôleur : ESP32-S3
• Mémoire Flash : 16 MB
• Mémoire PSRAM : 8 MB
• Interfaces sans fil :
  - WiFi 2,4 GHz (802.11 b/g/n)
  - Bluetooth 5 Low Energy (BLE)
• Afficheur LCD 1,14" :
  - résolution : 240 x 135 pixels
  - driver : ST7789V2
  - couleur : 65 K
• Convient pour codes-barres 1D et 2D
• Distance maxi : 25 cm
• ​Buzzer de confirmation de lecture
• Boutons poussoirs :
  - boot
  - reset
  - scan
• LEDs :
  - alimentation
  - lecteur de code-barre
• Compatibilité :
  - Codes 1D : UPC-A, UPC-E, EAN-8, EAN-13, Code 128, GS1-128, Code 39, Code 93, Code 11, 2 sur 5 entrelacé
  - Codes 1D : Matrice 2 sur 5, Industriel 2 sur 5, Codabar, MSI, GS1 DataBar, Datalogic 2 sur 5
  - Codes 2D : QR Code, Data Matrix, PDF 417, Micro PDF 417
• Résolution du scanner : 640 x 480 pixels
• Humidité de service : 5 à 95 %RH
• Température de service : -20 à 50 °C
• Dimensions : 90 x 26 mm

Référence SB Components : ScanGenie ESP32 Based QR/Barcode Scanner SKU27668
